Description
Commande distribuée
avec des API compacts
par communications de
réseau
Unité inter--API
"controller
link"(CLK)
CQM1H
Vitesse : 2 Mbps; distance de transmission : 1 km (lorsque la vitesse est de 500 kbps) ;
nombre max de stations : 32.
Un maximum de 8.000 mots par station peuvent être envoyés pour le CQM1H.
L'échange de données est pris en charge pour les API CQM1, CQM1H, CS1, C200HX/HG/HE et
CVM1/séries CV.
Communications séries
Carte communications séries
Les modes de communication
série suivants sont possibles :
S Macro protocole
S Liaison hôte
S Sans protocole
S Inter--API 1:1
S Liaison NT (mode 1:1/mode 1:N)
RS-422A/485
Dispositifs externes à usage général avec port RS--232C ou RS--422A/485.
Une unité de liaison inter--APIpeut être incluse dans le CQM1H. Des données
peuvent être échangées entre plusieurs API en utilisant un réseau inter--API.
Des liaisons de transmission de données sont prises en charge pour créer des
zones de données partagées et des communications de messages sont prises
en charge pour permettre d'envoyer les données et les commandes requises en
utilisant des instructions de communications de réseau. Le réseau inter--API
peut être facilement construit en utilisant le câble en paire torsadée. L'échange
de données est également pris en charge avec des API C200HX/HG/HE, CS1,
CVM1 et série V, aussi bien qu'avec des ordinateurs personnels.
Rem. Des liaisons inter--API peuvent être créées avec un autre CQM1H ou avec un
CQM1, un CPM1, un CPM1A, un CPM2A, un CPM2C, un SRM1, un
C200HX/HG/HE ou un C200HS simplement en établissant une connexion 1:1
entre les ports RS-232C intégrés dans les UC.

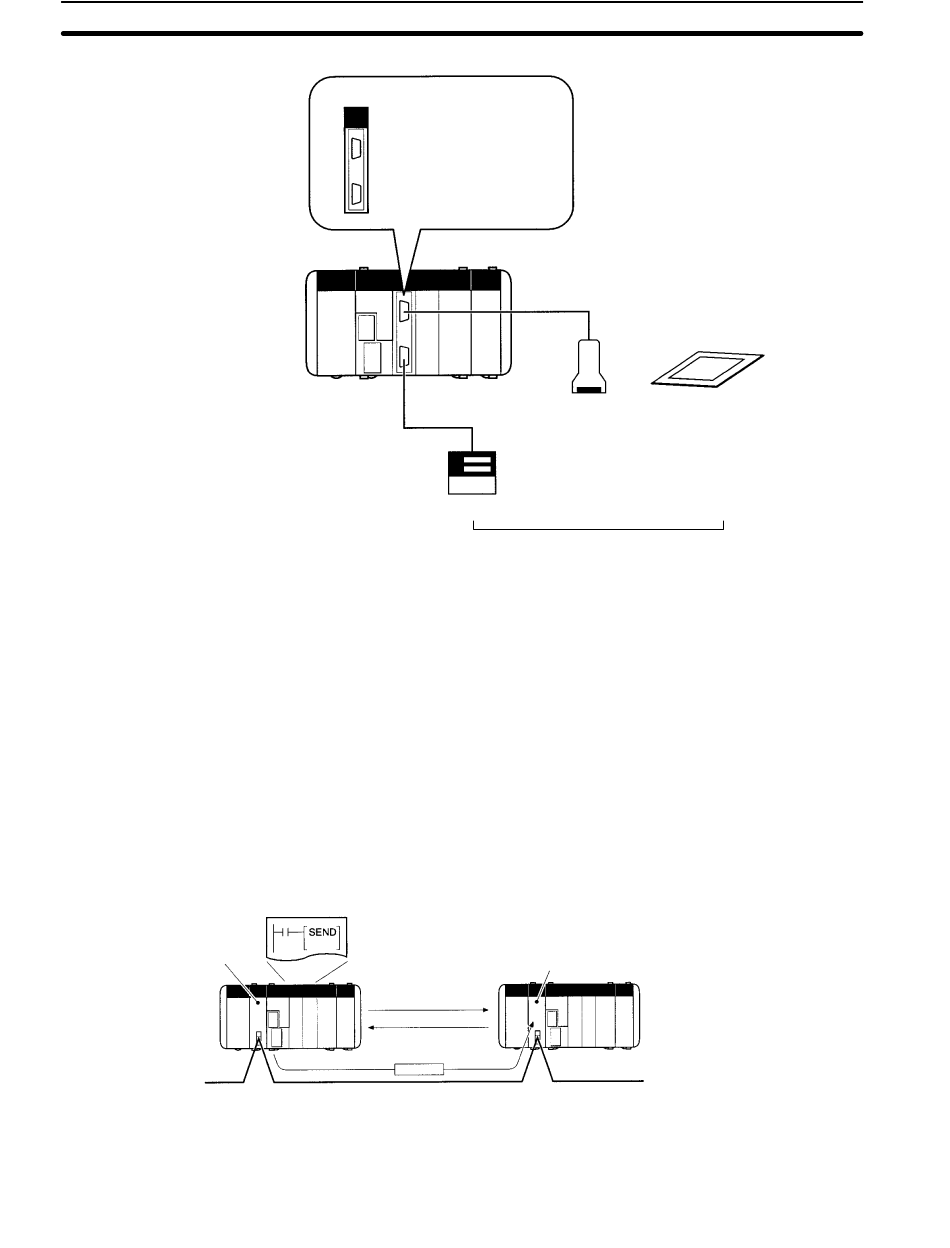

Instructions de communications en
réseau, comme SEND, RECV et CMND
Liaison de
données
Communications
de messages
Réseau inter--API
RS-232C
ou
Lecteur de code-barre
Contrôleur de température
Unité inter--API "controller link"
CQM1H
