Cartes Internes
3-3
Unités d'E/S
Unité de Sortie
CQM1-OC224 à borniers
3-4
Cartes Internes
Nom
Carte compteur grande
vitesse
Carte de gestion d'axes
Carte codeur absolu
Carte potentiomètres
analogiques
Carte d'E/S analogique
Carte de communications
séries
Deux types d'Unités d'E/S sont disponibles : celles avec borniers et celles avec
connecteurs.

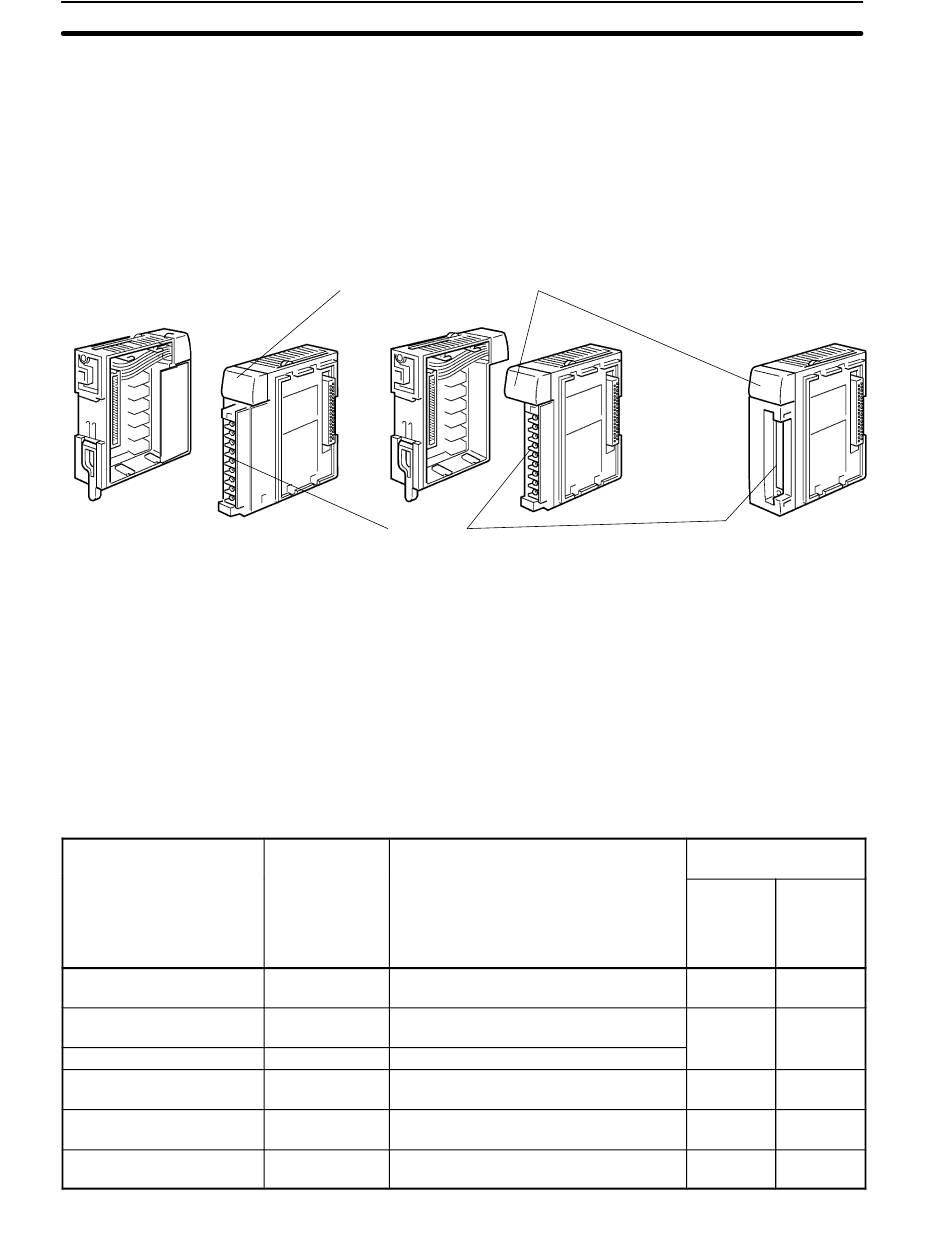

Le schéma ci--dessous montre les composantes des Unités d'E/S.
Voyants
Ils indiquent l'état ON/OFF des
bornes d'E/S. Le voyant RDY
s'allume quand l'Unité est sous
tension.
Borniers
Les autres Unités d'E/S (sauf
CQM1--OC224) sont à borniers
Les cartes internes décrites ci--dessous sont disponibles. Elles doivent être
installées dans les emplacements 1 ou 2 des Unités Centrales CQM1H-CPU51
ou CQM1H-CPU61. Les emplacements à utiliser sont déterminés par la forme
des cartes.
Numéro de
modèle
CQM1H-CTB41
Quatre entrées à impulsions et quatre
sorties externes
CQM1H-PLB21
Deux entrées à impulsions et deux sorties
à impulsions
CQM1H-ABB21
Deux entrées de codeurs absolus
CQM1H-AVB41
Quatre réglages analogiques
CQM1H-MAB42
Quatre entrées analogiques et deux
sorties analogiques
CQM1H-SCB41
Un port RS-232C et
un port RS-422A/485
Caractéristiques
Chapitre
3-4
Unités d'E/S à connecteurs
Emplacement
d'installation
Emplace-
Emplace-
ment 1
ment 2
(emplace-
(emplace-
ment gau-
ment
che)
droit)
OUI
OUI
NON
OUI
OUI
OUI
(voir Rem.)
(voir Rem.)
NON
OUI
OUI
NON
89
