Configuration de système étendu
Système de liaison NT
Un système de communications de inter--API 1:1 peut être créé entre le CQM1H
et un autre CQM1H ou entre le CQM1H et un CQM1, C200HX/HG/HE, C200HS,
CPM1, CPM1A, CPM2A, CPM2C ou SRM1(-V2).
Rem. La zone de liaison sera toujours LR 00 à LR 15 (16 mots) pour des
communications de inter--API 1:1 avec un CPM1, CPM1A, CPM2A, CPM2C ou
SRM1(-V2).

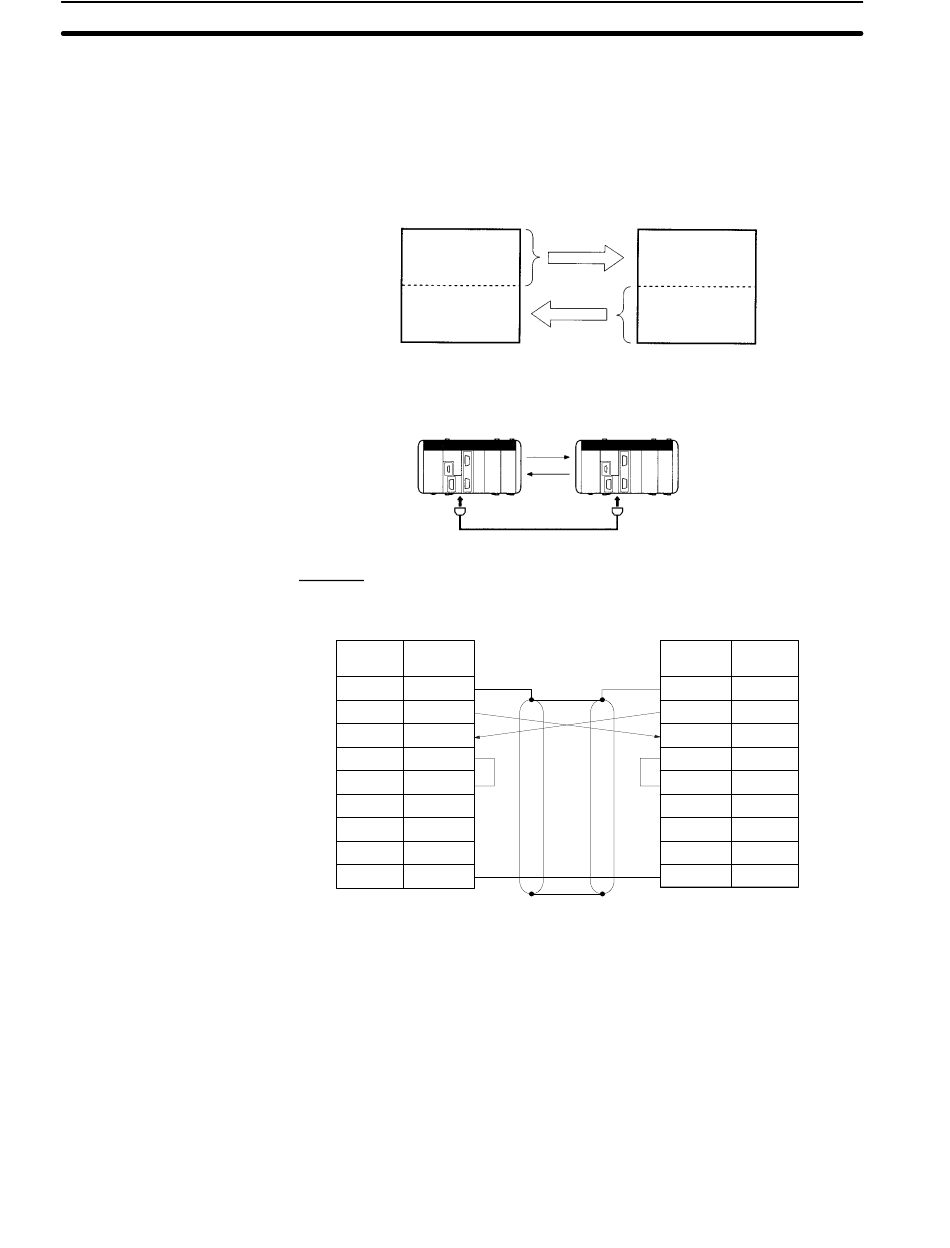

Unité CQM1H Maître
LR 00
Zone Maître
à
(émission)
LR 31
LR 32
Zone Esclave
à
(réception)
LR 63
Ce mode est pris en charge par le port RS-232C de l'UC, aussi bien que par le
port RS-232C et le port RS-422A/485 de la Carte communications série.
Câblage
Connecter les unités avec les fils câblés comme montré ci-dessous.
CQM1H
Abb.
Nº de
signal
sél.
FG
Capot
SD
RD
RTS
CTS
--
--
--
SG
Câbles recommandés
UL2464 AWG28x5P IFS-RVV-SB (UL approuvé, Fujikura Ltd.)
AWG28x5P IFVV-SB (hors norme UL) ( UL non approuvé, Fujikura Ltd.)
UL2464-SB (MA) 5Px28AWG (7/0.127) (UL approuvé, Hitachi Cable, Ltd.)
CO-MA-VV-SB 5Px28AWG (7/0.127) (UL non approuvé, Hitachi Cable, Ltd.)
Connecteurs utilisables (Accessoires standards pour le CQM1H)
Socle : XM2A-0901 (OMRON) ; Capot : XM2S-0911-E (OMRON)
Si un API et un terminal programmable (TOP) sont connectés ensemble par un
port RS-232C ou un port RS-422A/485, les affectations pour la zone de contrôle
d'état du TOP, la zone d'information d'état et des objets (tels que des
commutateurs à contact, des voyants et des cartes de mémoire) peuvent être
allouées dans la mémoire d'E/S de l'API. Le système de liaison NT permet au
TOP d'être commandé par l'API et le TOP peut périodiquement lire des données
CQM1H
CQM1H ou autre API de série C
Câble RS-232C
2
3
4
5
6
7
8
9
Chapitre
Unité CQM1H Esclave
LR 00
Zone Maître
à
(réception)
LR 31
LR 32
Zone Esclave
à
(émission)
LR 63
CQM1H ou autre API de série C
Nº de
Abb.
sél.
signal
Capot
FG
2
SD
3
RD
4
RTS
5
CTS
--
6
7
--
8
--
9
9
SG
1-3
21
