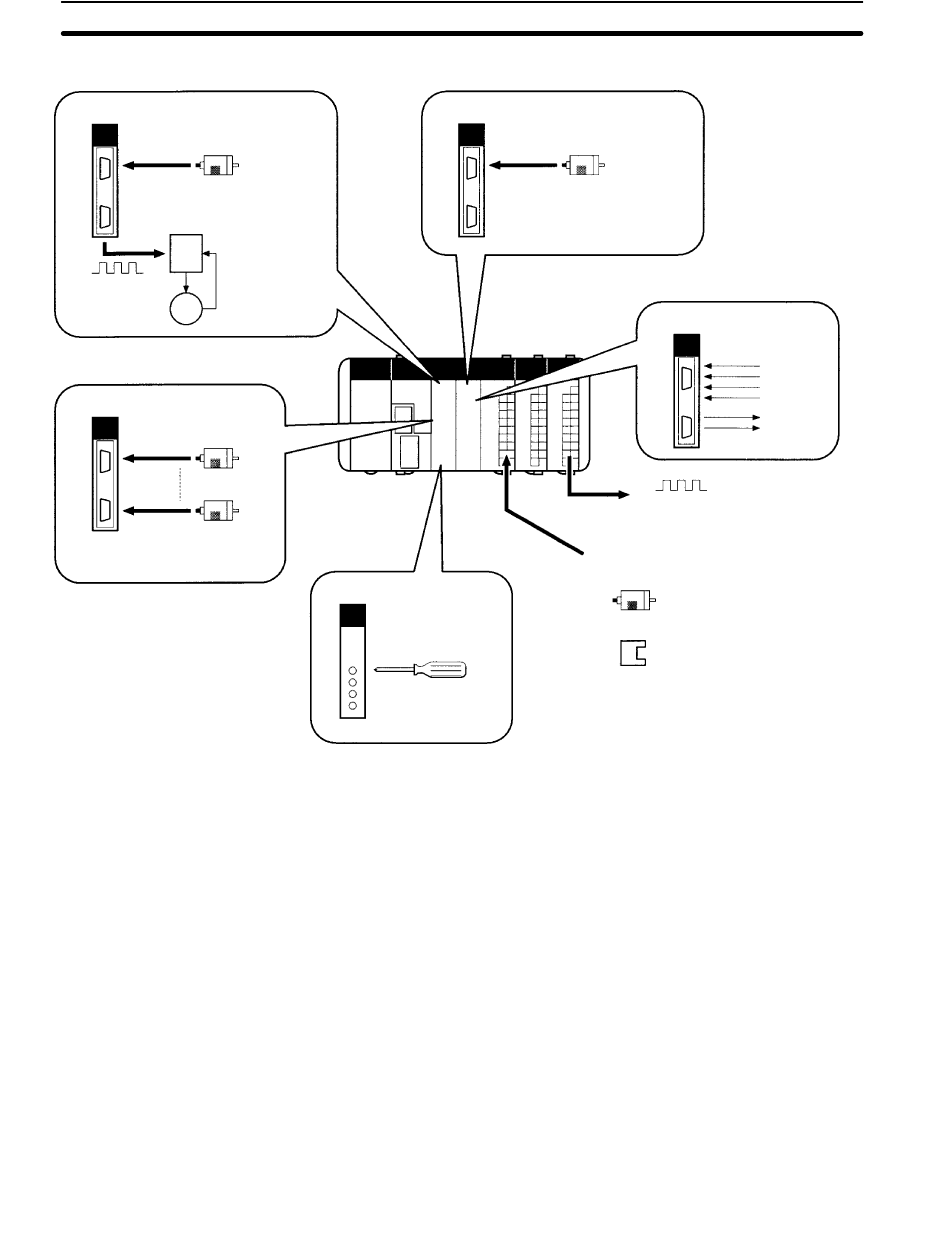

Description
Positionnement simple, Commande à
vitesse simple, Comptage à grande vitesse
Carte de gestion d'axes
Codeur rotatif. Deux codeurs
peuvent être connectés.
(Monophasé: 50 kHz; différence
de phase: 25 kHz.)
Pilote de moteur
Deux sorties
Servomoteur ou
d'impulsion Moteur pas à
(50 kHz max.)
pas
Compteur à grande vitesse
Carte compteur à grande vitesse
Codeur rotatif
Quatre codeurs peuvent être connectés.
(Monophasé: 50 kHz/500 kHz commutable;
différence de phase: facteur multiplicateur 1/2/4,
25 kHz/250 kHz commutable)
De meilleures
connexions aux
composants de
machines avec des
communications séries
4
Entrées de codeur absolu
Carte de codeur absolu
Réglages
analogiques
Carte potentiomètres
analogiques
Régler avec un
tournevis cruciforme
Les 4 réglages sont
sauvegardés dans la zone AR
dans l'UC. Ces valeurs
peuvent être utilisées pour les
réglages du temporisation ou
d'autres dispositifs.
Des connexions peuvent être facilement établies aux composants de machine
d'usage général et aux contrôleurs spécifiés. La Carte communications séries
(une carte interne) prend en charge une fonction protocole macro. Des macros
peuvent être créées pour des protocoles selon les caractéristiques de
communications du dispositif externe, permettant aux transferts de données
avec les dispositifs d'usage général d'être exécutés avec une instruction simple
PMCR. Il est possible de communiquer avec n'importe quel dispositif ayant un
port série, comme des contrôleurs de température, des lecteurs de code-barres
et des contrôleurs numériques dédiés.
Codeur absolu
Deux codeurs peuvant être
connectés.
(4 kHz max ; code binaire gray)
E/S analogiques
Carte d'E/S analogiques
Sorties à impulsions également prises en
charge depuis une unité de sortie transistor
(20 Hz à 1 kHz max).
Entrées intégrées à l'UC : Compteur à grande vitesse
(1 seulement)
(Monophasé 5 kHz ; différence de phase 2,5 kHz)
Codeur rotatif
(1 seulement)
ou Entrées d'interruption (4 entrées max.)
Exemple: microcapteur photo
Chapitre 1-1
Entrées
analogiques
4 entrées
max.
Sorties
analogiques
2 sorties max.
