Conseils d'installation
Immunité aux parasites
Orientation de l'API
Si le câblage des E/S et des alimentations doivent transiter par la même voie, ils
doivent être blindés par des feuilles d'acier reliées à la terre.
Alimentation de
l'API et câblage
Câblage des E/S
des circuits de
de l'API
contrôle général

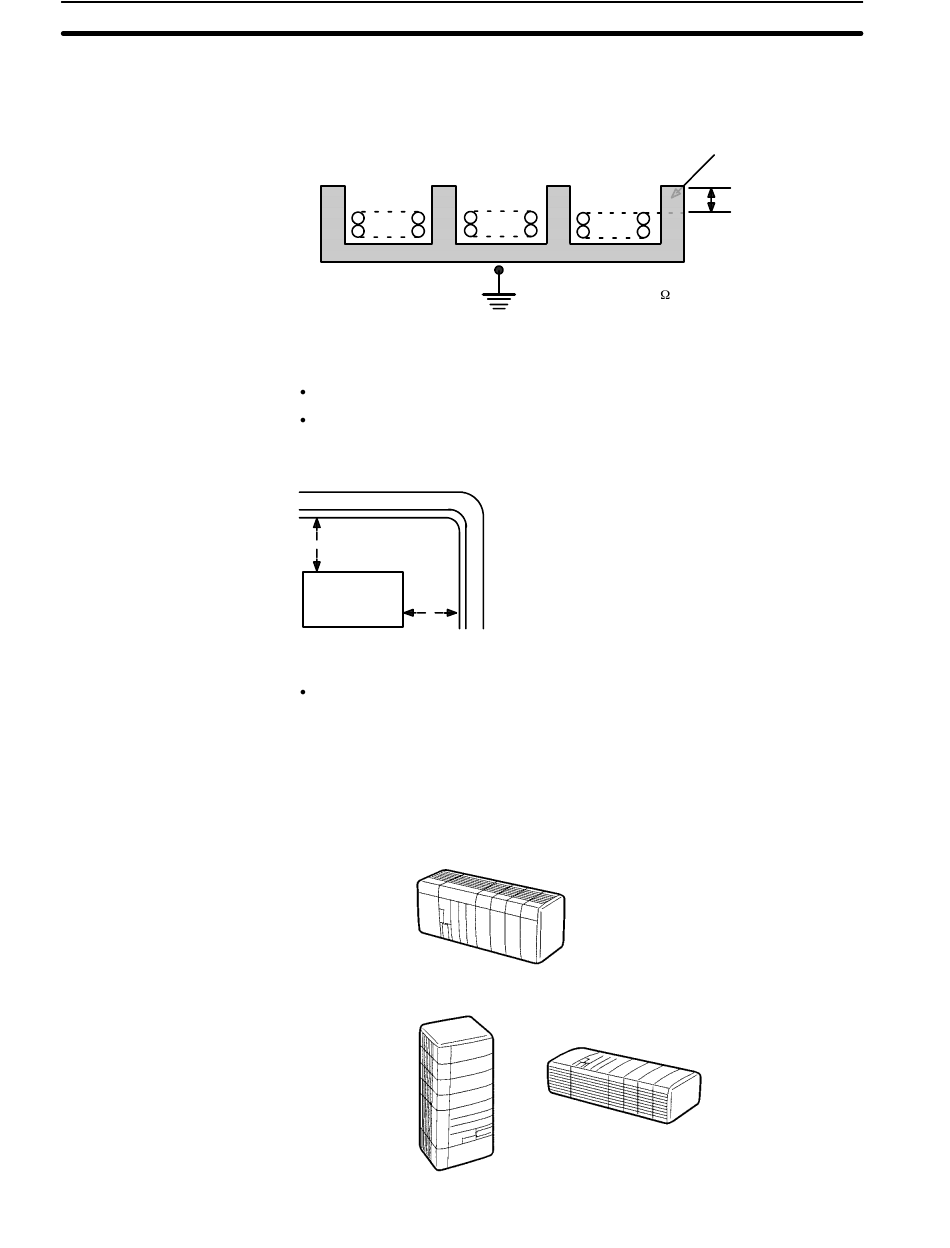

Réduire les effets des parasites en respectant les points suivants.
Ne pas installer l'API près d'un appareil à haute tension.
Installer l'API à au moins 200 mm (6,5 pieds) d'une ligne de puissance.
Lignes de puissance
200 mm min.
CQM1H
200 mm min.
Relier à la terre la pièce de montage de l'API sur son emplacement.
Lors de l'installation du CQM1H dans un panneau de contrôle, toujours installer
l'Unité de façon à ce que les ouvertures de ventilation soient dirigées vers le
haut. Prévoir également au moins 20 mm d'espace au--dessus et au--dessous
de l'API.
Correct
Mauvais
Alimentations
Prise de terre de 100
ou moins
Mauvais
Chapitre
4-2
Feuilles d'acier
200 mm min.
