Connexion de la console de programmation

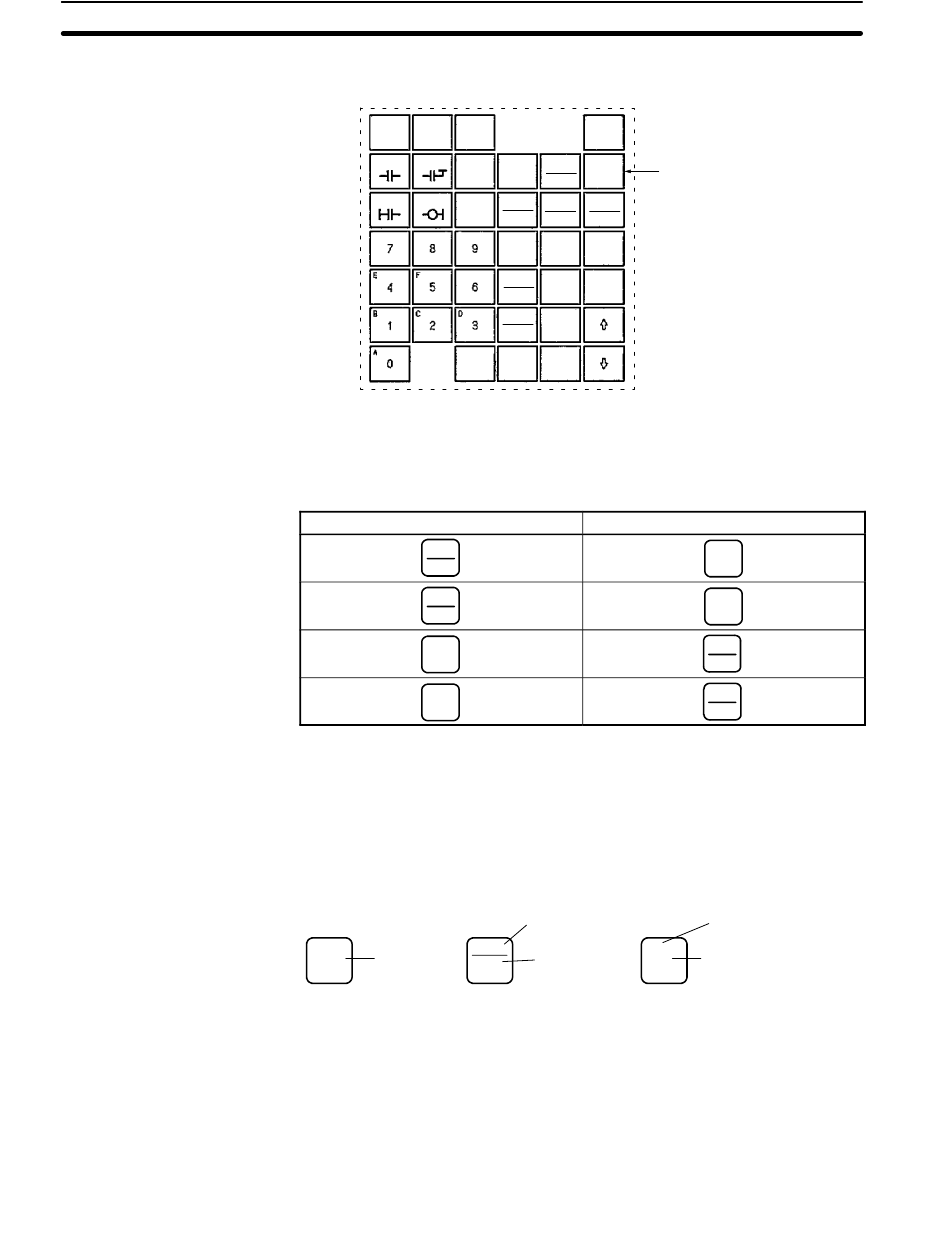

Principales touches du C200H-PRO27-E
Touches différentes
Utilisation des touches
de la console de
programmation
142
FUN SFT
AND OR
LD OUT
Les touches suivantes sont libellées différemment sur le CQM1-PRO01-E et le
C200H-PRO27-E, mais la fonction des touches dans chaque couple est identi-
que.
Touches du CQM1-PRO01-E
SET
RESET
Rem. Pour indiquer la zone AR, utiliser les touches SHIFT (MAJ.) + HR pour le
C200H-PRO27-E et utiliser les touches SHIFT (MAJ.) + AR/HR pour le
CQM1-PRO01-E.
Les touches de la console de programmation sont utilisées individuellement ou
en combinaison avec la touche SHIFT (MAJ.). Les entrées normales et celles
combinées avec la touche SHIFT (MAJ.) de chaque touches sont libellées sur la
touche concernée.
FUN Entrée
normale
Entrée normale
L'entrée normale pour la touche est libellée au milieu ou en bas de la touche.
Entrée avec la touche SHIFT (MAJ.)
L'entrée pour la touche après que la touche SHIFT (MAJ.) a été enfoncée est
libellée en haut de la touche ou dans le coin supérieur gauche de la touche. Il
n'est pas nécessaire de maintenir la touche SHIFT (MAJ.) enfoncée pour
appuyer sur la touche suivante.
Le symbole SHIFT (MAJ.) sera affiché dans le coin supérieur droit de l'affichage
lorsque la touche SHIFT (MAJ.) est enfoncée. L'entrée avec la touche SHIFT
NOT SHIFT
*EM
CNT
TR
HR
LR
EM
CH CONT
TIM
DM
*DM
*
CHG SRCH
EXT
PLAY
DEL MONTR
SET
REC
INS
RESET
VER WRITE
CLR
AR
HR
AR
HR
Entrée avec la touche
SHIFT (MAJ.)
AR
Entrée
HR
normale
Chapitre
Utiliser les touches
SHIFT (MAJ.) + HR
pour indiquer la
zone AR.
Touches du C200H-PRO27-E
LR
HR
PLAY
SET
REC
RESET
Entrée avec la touche
SHIFT (MAJ.)
A
Entrée
0
normale
7-2
