5–2 Contrôle et entretien
5–2 Contrôle et entretien
5–2–1 Remplacement des fusibles de la carte de sortie
Les cartes de sortie ci–dessous contiennent chacune un fusible. Remplacer le
fusible lorsque son voyant s'allume. Les cartes d'entrée OD211, OD212, OA222
et OA224 ne disposent d'aucun voyant de fusible. Remplacer les fusibles de ces
cartes lorsque les sorties ne se produisent pas.

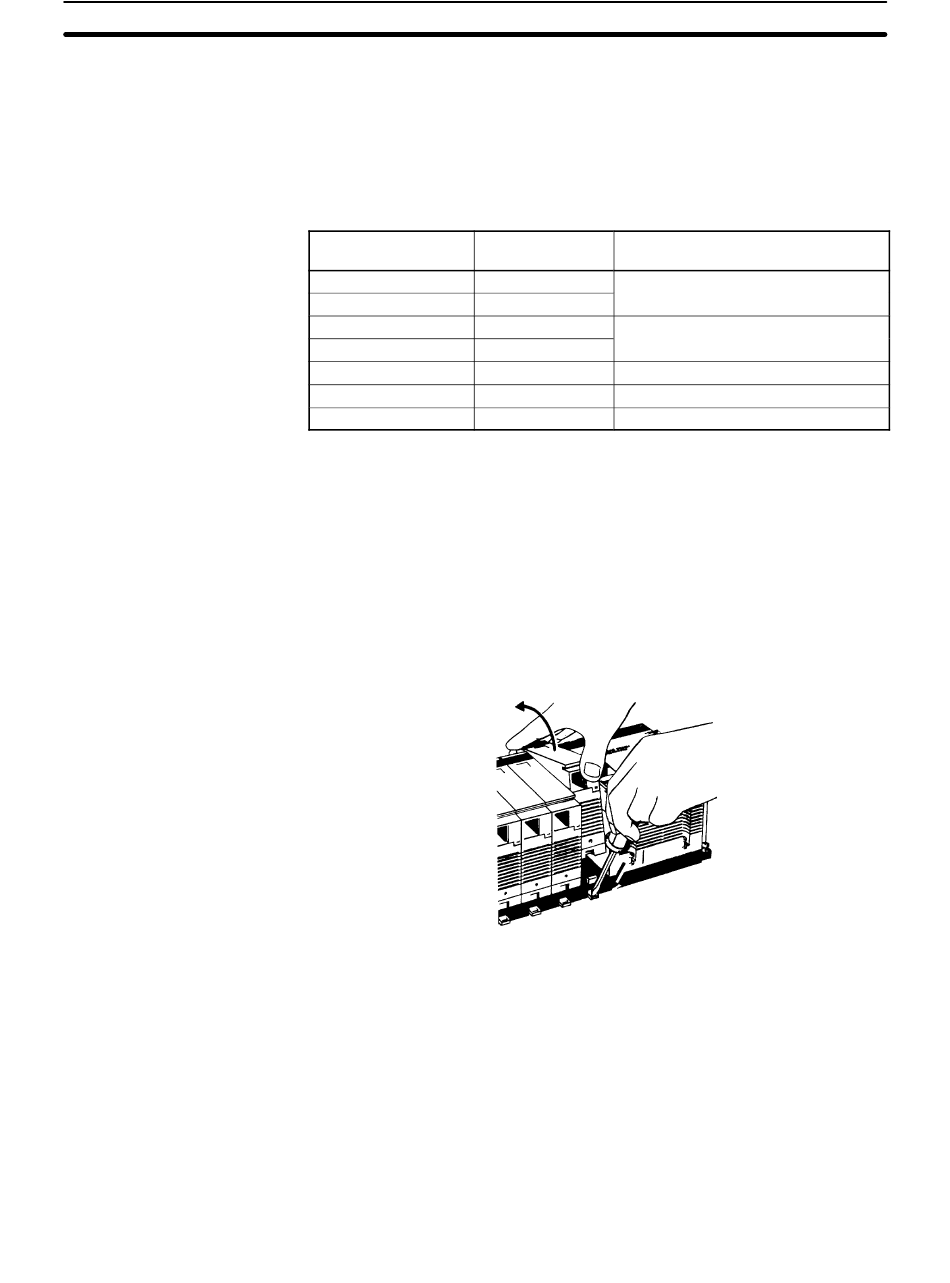

Carte
C200H-OD411 Oui
C200H-OD211 Non
C200H-OD212 Non
C200H-OD213 Oui
C200H-OA221 Oui
C200H-OA222V Non
C200H-OA224 Non
Les cartes de sortie OD411, OD213 et OA221 disposent d'un bit de sortie
externe qui peut servir à contrôler l'état du fusible. Lorsque le bit 08 du mot
attribué à la carte est sur ON, le fusible est défaillant.
Pour remplacer un fusible, suivre les indications suivantes. Utiliser uniquement
les fusibles de rechange homologués UL/CSA.
1.Passer l'alimentation de l'API sur OFF.
2.Détacher le bornier en déverrouillant les leviers de verrouillage situés sur la
partie supérieure et inférieure du bornier.
3.Extraire la carte de sortie en appuyant sur le levier de verrouillage du
panneau arrière à l'aide d'un tournevis.
Voyant fusible
(long. 20 mm x dia. 5,2 mm)
125 V, 5 A ,
125 V, 8 A ,
250 V, 5 A
250 V, 3 A
250 V, 3,15 A
Chapitre 5
Capacité
73
