2–2 Composants
Cartes avec borniers à 10
bornes
Cartes avec borniers à 19
bornes
2–2–7 Cartes d'E/S haute densité (groupe 2)
22
1 Encoche de verrouillage de la carte d'E/S
L'encoche de verrouillage s'emboîte dans le panneau arrière afin de
bloquer la carte dans son emplacement.
2 Plaque
La plaque indique le numéro de référence de la carte d'E/S.

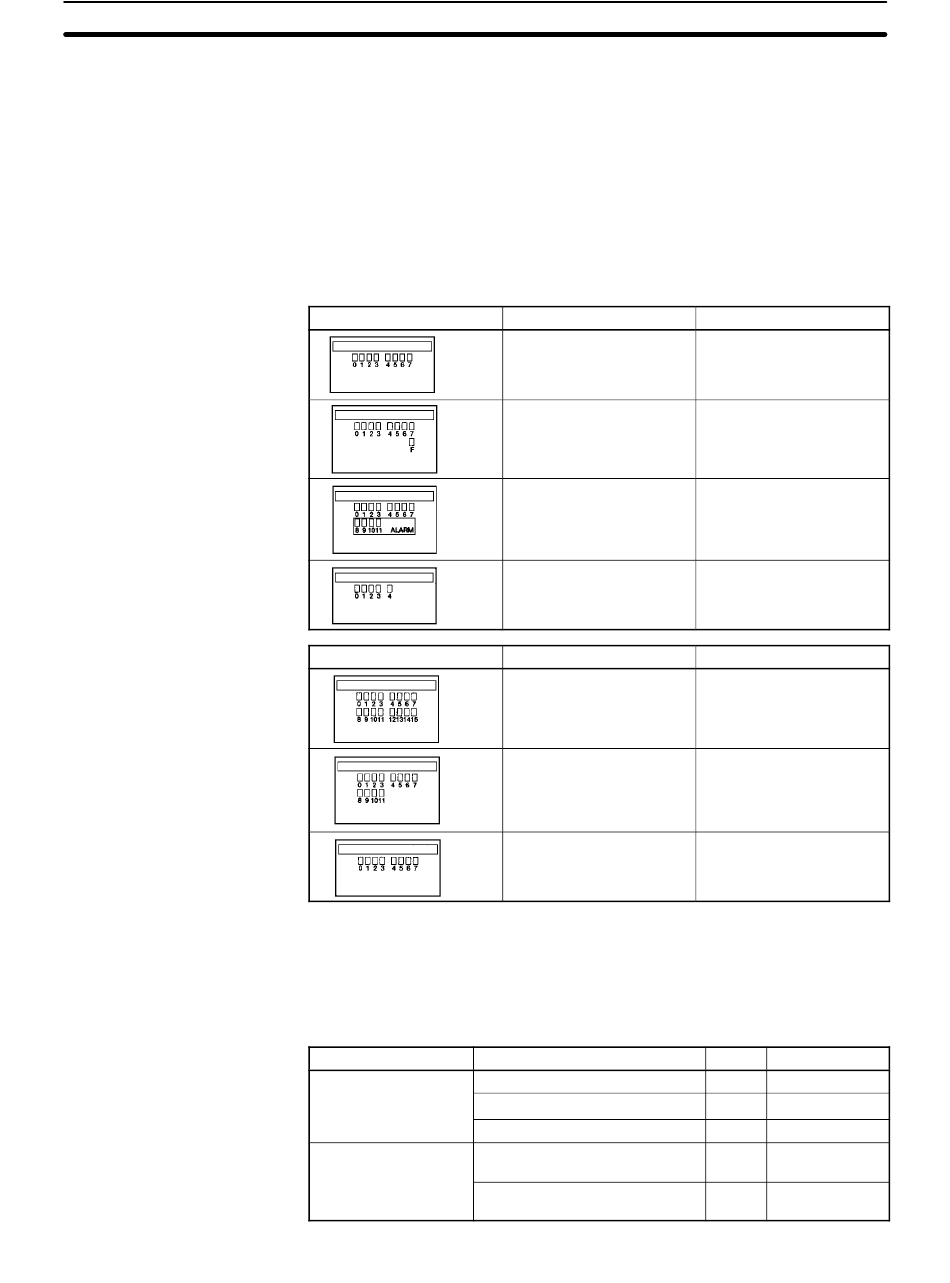

3 Voyants d'E/S (LED)
Les voyants indiquent la position ON/OFF des points d'E/S. Leur disposition
varie selon le modèle de carte d'E/S, comme indiqué dans les tableaux.
4 Borniers
Les borniers sont utilisés pour le câblage d'E/S. Ceux–ci peuvent être
extraits et sont constitués de deux parties.
Aspect
Aspect
Les cartes d'E/S haute densité (groupe 2) se présentent en deux modèles: C et
D. Ceux–ci sont identiques mais les cartes modèle C possèdent seulement un
connecteur, tandis que les cartes modèle D en ont deux. Les cartes modèle C
ont 32 points d'E/S, celles de modèle D en ont 64.
Carte
Carte d'entrée c.c. 12 Vc.c.; 64 pts
24 Vc.c.; 32 pts
24 Vc.c.; 64 pts
Carte de sortie 4,5 Vc.c., de 16 mA à
transistor 26,4 Vc.c.,100 mA; 32 pts
4,5 Vc.c., de 16 mA à
26,4 Vc.c.,100 mA; 64 pts
Type de carte
Cartes à 8 points
Cartes à 8 points
F: Fusible brûlé
(avec LED)
Cartes à 8 points
Voyant ALARME
(avec LED)
Cartes à 5 points
Type de carte
Cartes à 16 points
Cartes à 12 points
Cartes à 8 points
Caractéristiques
Chapitre 2
Référence
ID211, IM211, IA121,
IA221, OC221 et OA216
OD213, OD411, OA221 et
OA223
OD214
OD223
Référence
ID212, IA122, IA122V,
IA222, IA222V, IM212,
OC225, OC226, OD212 et
OD21A
OC222, OC222V, OD211,
OD217, OA222V et
OA224
OC224 et OC224V
Modèle Référence
D C200H-ID111
C C200H-ID216
D C200H-ID217
C C200H-OD218
D C200H-OD219
