3–1 Contexte d'installation

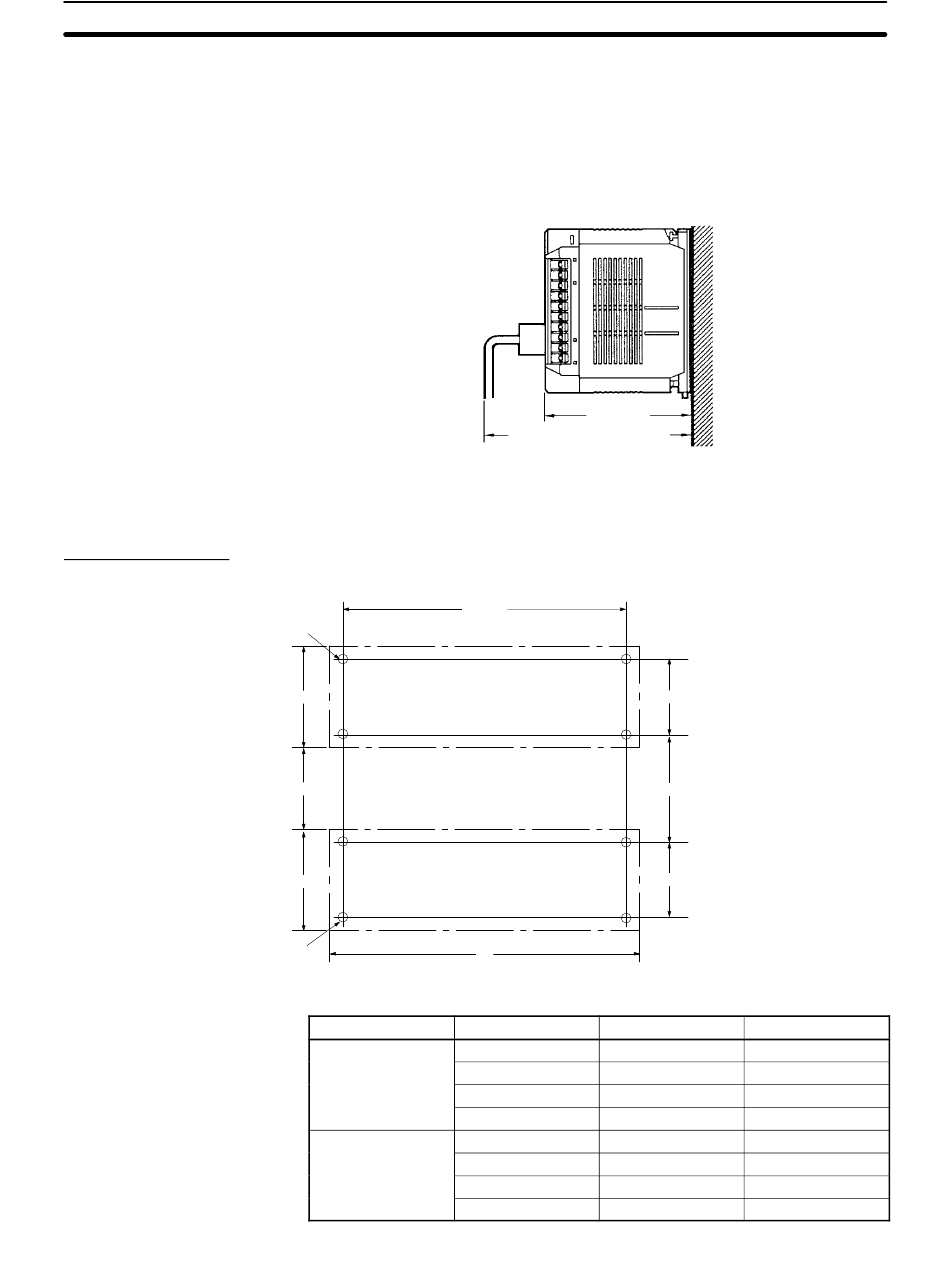

3–1–3 Hauteur de montage
3–1–4 Dimensions de montage (Unité: mm)
Panneaux arrière
La hauteur de montage des racks UC, des racks d'extension d'E/S ou des racks
esclaves est de 118 mm ou 145 mm selon le type de cartes d'E/S assemblées.
Lorsque l'on relie des périphériques ou des câbles de connexion, il faut penser à
accroître les dimensions normales. Laisser assez d'espace dans le panneau de
commande à l'intérieur duquel l'API est fixé.
Quatre vis M4
130
68 à 108
130
Quatre vis M4
Panneau arrière
UC UC
Panneau arrière
d'E/S d'E/
118 mm
180 à 200 mm environ
A±0,2
Panneau arrière UC
Panneau arrière d'E/S
L
Référence
C200HW-BC031 246 mm
C200HW-BC051 316 mm
C200HW-BC081 421 mm
C200HW-BC101 491 mm
C200HW-BI031 175 mm
C200HW-BI051 245 mm
C200HW-BI081 350 mm
C200HW-BI101 420 mm
Chapitre 3
118±0,2
80 à 120
118±0,2
A L
260 mm
330 mm
435 mm
505 mm
189 mm
259 mm
364 mm
434 mm
