Dimensions et méthodes de montage
Racks

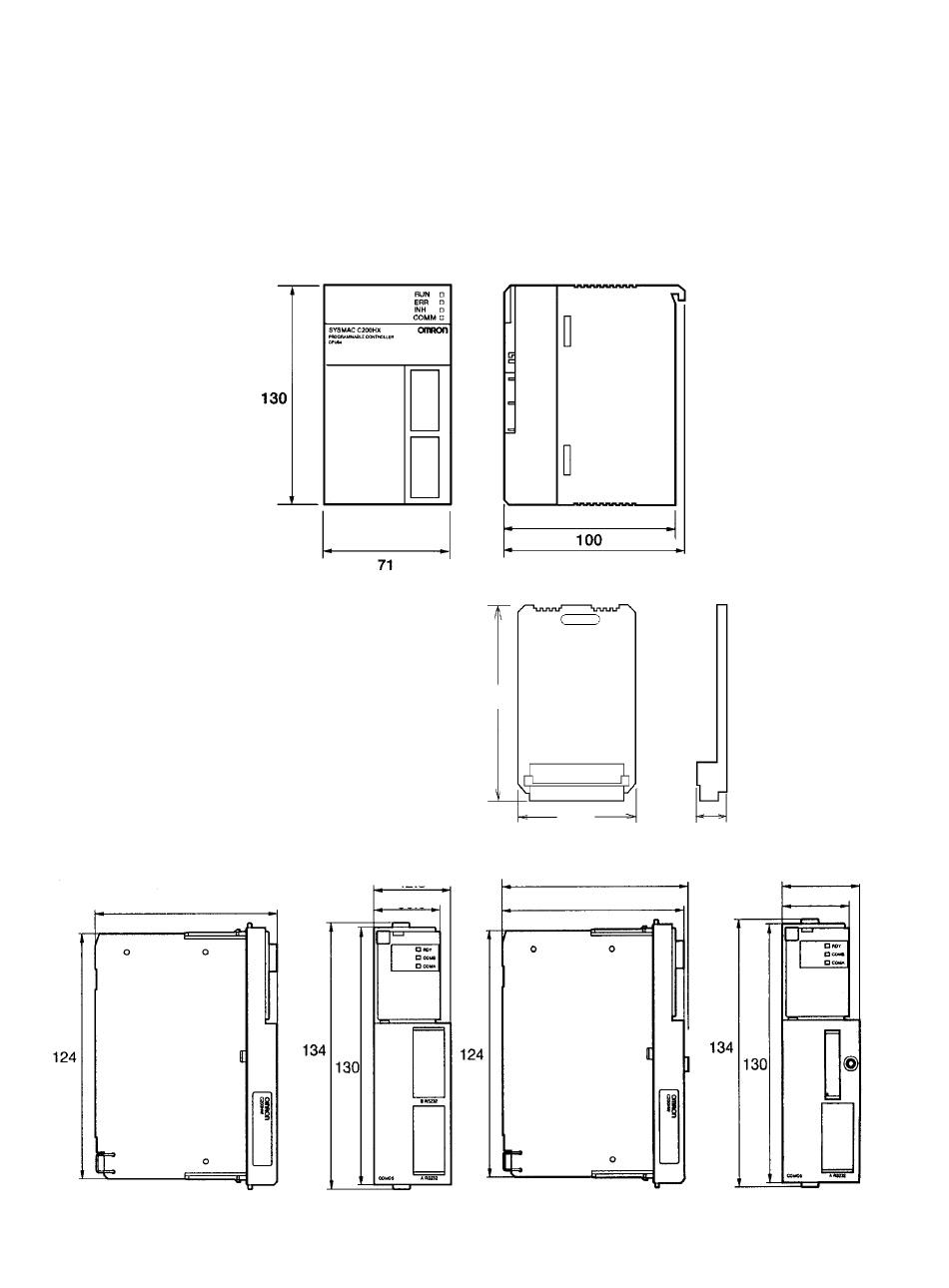

Les dimensions illustrées ci–dessous se rapportent soit au rack UC, soit aux racks d'extension d'E/S. Les
dimensions C de la console de programmation augmentent de 30 mm lorsque l'on utilise l'adaptateur de console
de programmation C200H-BP001 et de 50 mm avec l'emploi de l'adaptateur de console de programmation
C200H-BP002.
UC
Cassettes mémoire
Cartes de communication
97,7
C200HW-COM02/03/05-E/06-E–V1
Annexe D
105,2
73,2
44
42,3
36,3
9,1
100,5
97,7
C200HW-COM01/04-E–V1
42,3
36,3
181
