3–2 Câblage
Câblage externe

Circuits de verrouillage

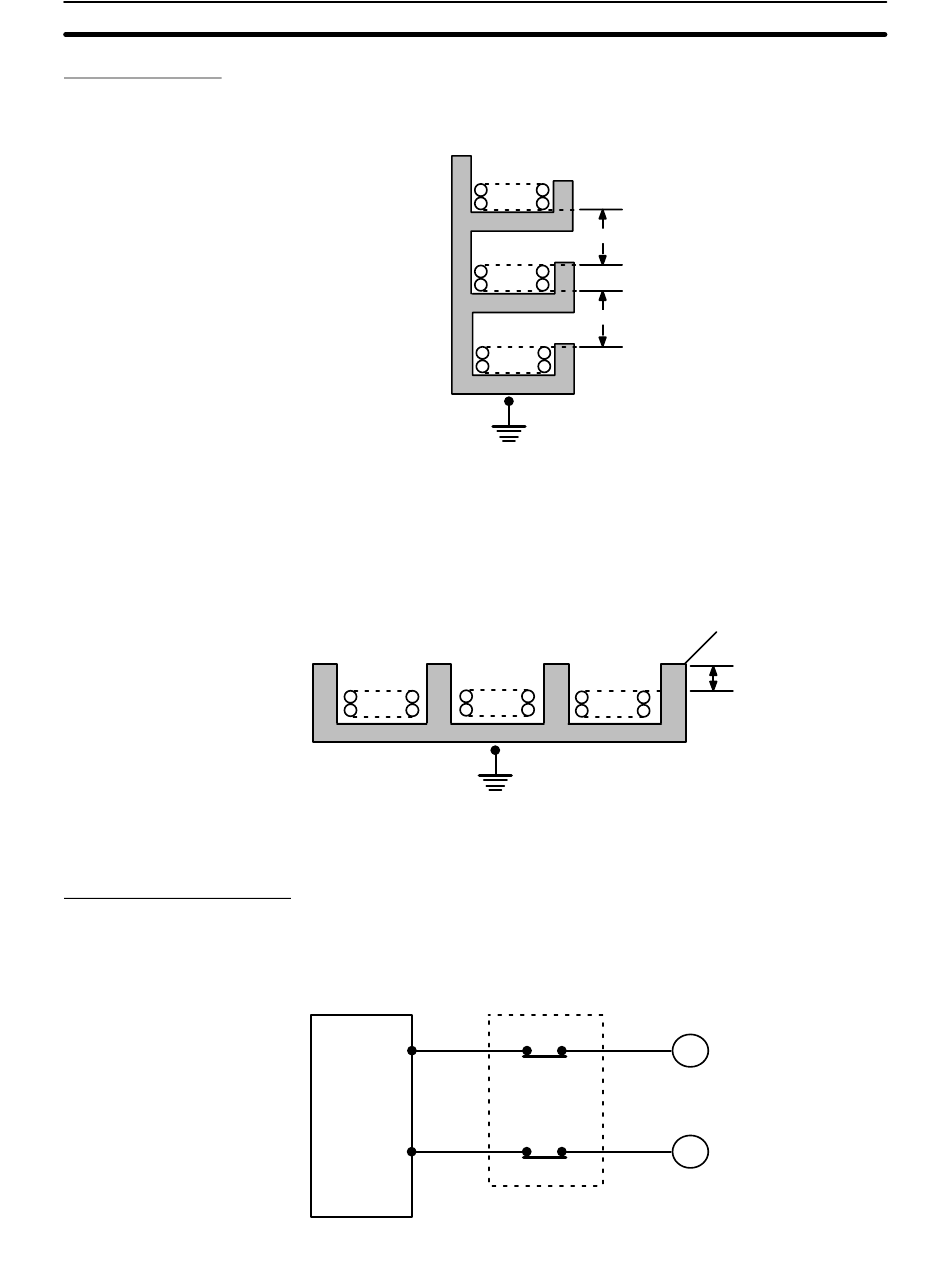

Lorsque les câbles d'alimentation doivent longer le câblage d'E/S (c'est–à–dire
en parallèle), il est nécessaire de laisser un espace d'au moins 300 mm entre les
câbles d'alimentation et le câblage d'E/S comme illustré ci–dessous.
Câble courant faible
Câble de commande
Câble d'alimentation
Où: 1 = Câblage d'E/S
2 = Câblage de commande général
3 = Câbles d'alimentation
Lorsque le câblage d'E/S et les câbles d'alimentation doivent être disposés dans
la même conduite (par ex. sur le point où ils sont connectés au matériel), il est
nécessaire de les blinder séparément à l'aide de plaques métalliques reliées à la
terre.
1
Où: 1 = Câblage d'E/S
2 = Câblage de commande général
3 = Câbles d'alimentation
Lorsque l'API contrôle des opérations telles que la rotation en sens horaire et en
sens antihoraire d'un moteur, disposer un verrouillage externe comme ilustré
ci–dessous pour prévenir le passage sur ON simultané des sorties aller retour.
00501
API
00502
1
min. 300 mm
2
min. 300 mm
3
Masse classe 3
2 3
Masse classe 3
Circuit de verrouillage
MC2
MC1
Chapitre 3
Plaque métallique (fer)
min. 200 mm
MC1 Moteur en sens horaire
MC2 Moteur en sens antihoraire
