3–2 Câblage
3–2–3 Parasitage électrique

Lignes des signaux d'E/S

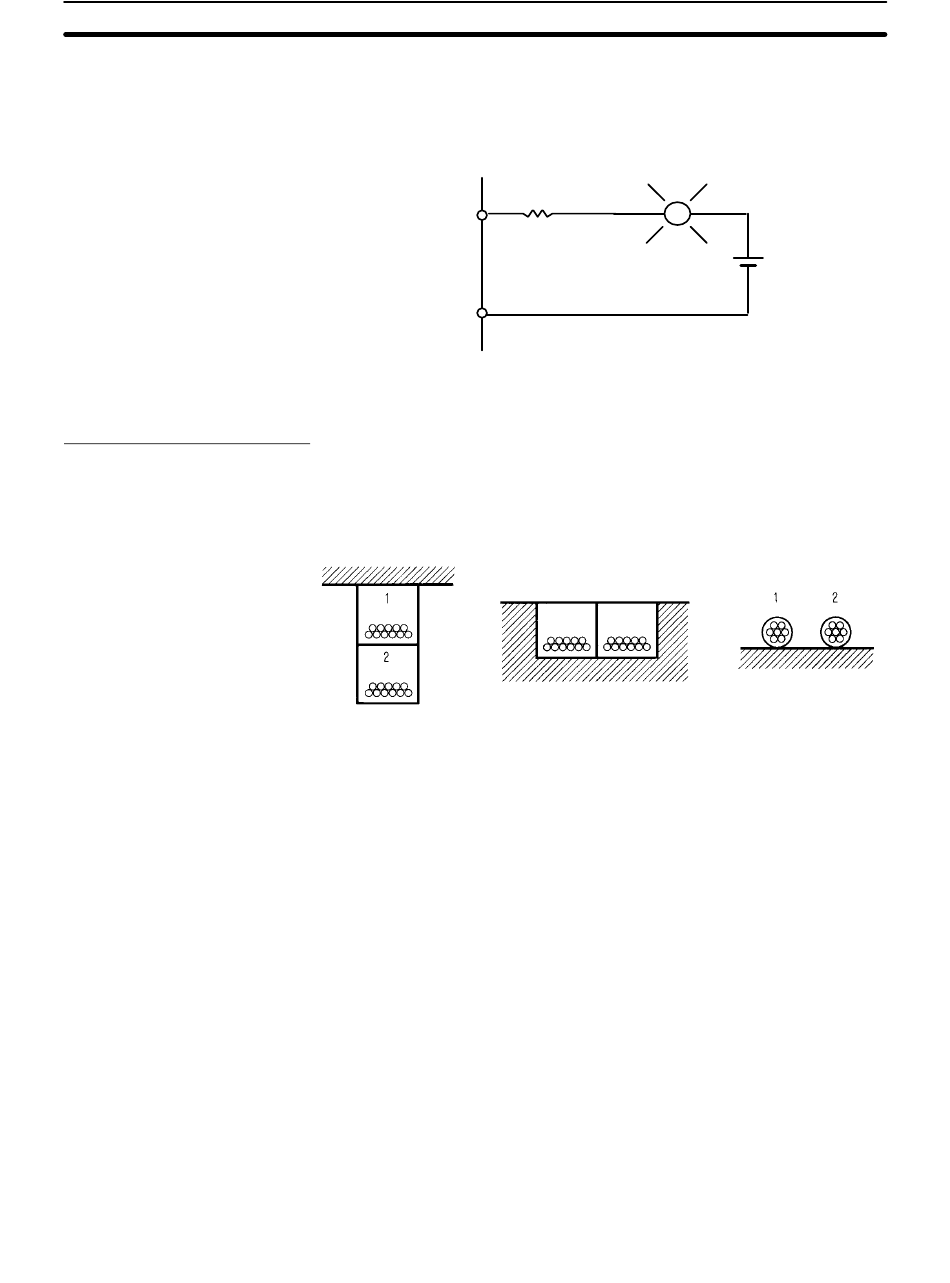

Un autre moyen de protection de la carte de sortie consiste à faire absorber à la
charge une quantité de courant peu élevée (environ un tiers du courant nominal)
alors que la sortie est sur OFF, ce qui réduit de façon signifiante le courant de
surcharge. Le circuit ci–dessous non seulement réduit le courant de surcharge,
mais réduit simultanément la tension sur la charge.
OUT
COM
Lorsque cela est possible, disposer les lignes des signaux d'E/S et les lignes
d'alimentation dans des conduites ou des gaines séparées. Si l'on ne peut éviter
de les disposer ensemble, utiliser un câble blindé afin de réduire les effets
nuisibles et connecter l'extrémité blindée à la borne GR.
Conduite suspendue
R
L
Conduite souterraine
Chapitre 3
+
1 = Câbles d'E/S
2 = Câbles d'alimentation
Conduites
61
