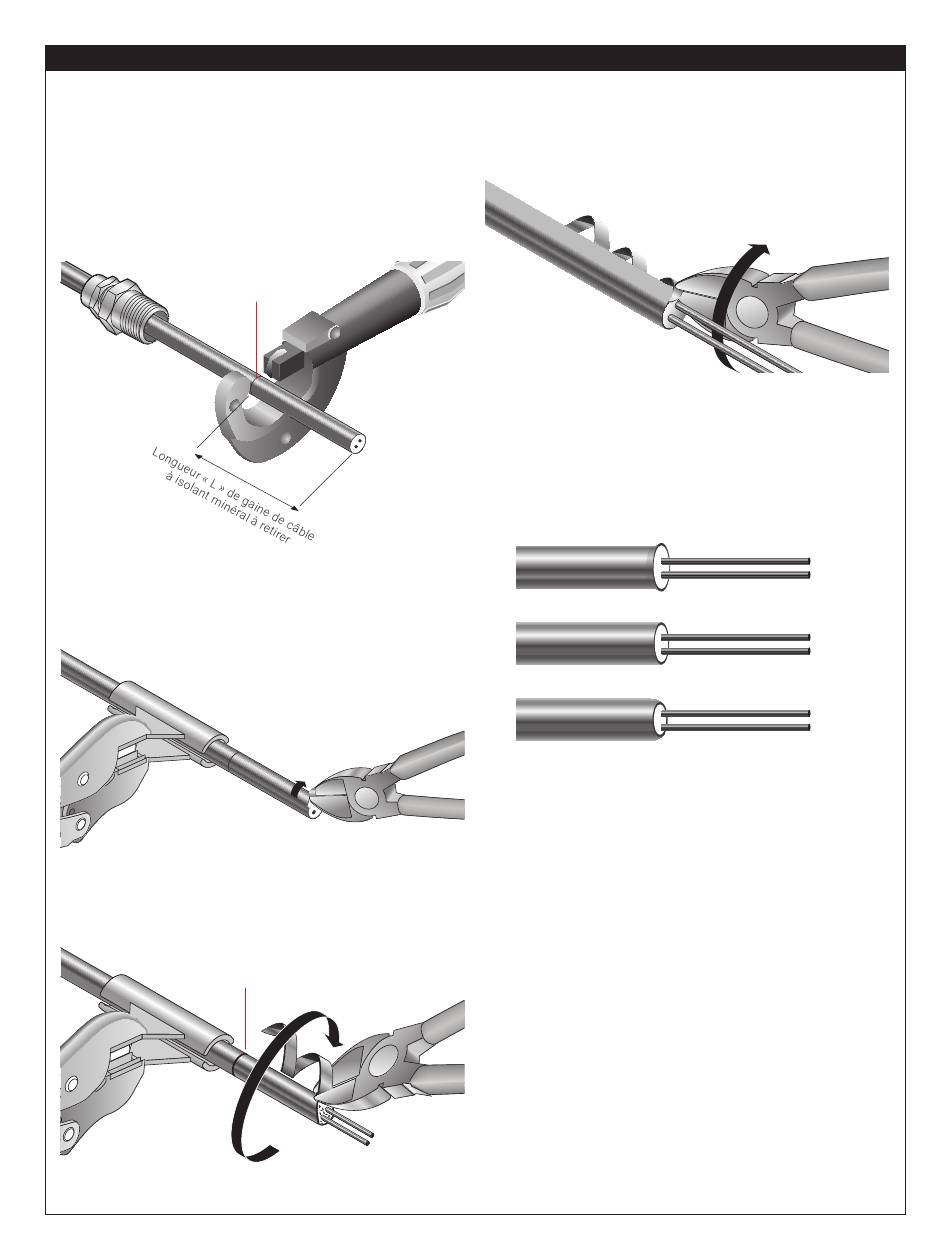

Annexe C : Dénudage de câble à isolation minérale avec gaine en cuivre nVent PYROTENAX
Utilisation d'une pince coupante diagonale
Mesurez, à partir de l'extrémité du câble, la longueur de la gaine
de câble à dénuder et marquez la gaine au moyen d'un stylo de
marquage. Utilisez une pince coupante pour gaines pour entailler la
zone située autour de la gaine, au niveau du repère. Cette procédure
décolle la gaine au niveau des entailles, fournissant une extrémité
lisse lorsque la gaine est dénudée. La profondeur correcte de l'entaille
est la moitié de l'épaisseur de la gaine.
Ne coupez pas complètement à travers la gaine de câble, sinon la
gaine se courbera vers l'intérieur vers le conducteur.
Repère
de gaine
Saisissez le câble au moyen de l'outil Handvise derrière l'entaille
effectuée sur la gaine. Saisissez le bord de la gaine entre les
mâchoires de la pince coupante latérale et tournez dans le sens
des aiguilles (tournez dans le sens inverse des aiguilles si vous êtes
gaucher), puis effectuez une nouvelle prise et tournez d'un petit angle.
Continuez d'effectuer ce mouvement dans une série de dénudages
courts, en gardant la pince coupante à environ 45° de la ligne du câble,
et en retirant la gaine dans un mouvement en spirale. Retirez l'isolation
en poudre compacte pour exposer les conducteurs.
Entaille
Continuez de retirer la gaine sur l'entaille de repérage. Lorsque vous
êtes sur le point de couper dans l'entaille, placez la pince coupante
latérale à angle droit avec le câble. Terminez en plaçant le point
de pince coupante latérale de façon parallèle au câble. La gaine se
décolle en révélant une coupe propre lorsque l'entaille de repérage est
atteint.
La gaine du câble est correctement dénudée avec la gaine légèrement
évasée vers l'extérieur, comme illustré dans la figure (a).
À la figure (b), la gaine n'est ni évasée vers l'extérieur ni biseautée vers
l'intérieur, mais est acceptable.
Assurez‑vous que la gaine n'est pas courbée ou biseauté vers
l'intérieur, comme illustré à la figure (c). Cela se produira si l'entaille
effectuée au moyen du coupe‑gaine est trop profonde. Dans ce cas,
retirez encore 6 mm (1/4 po) de la gaine. Le câble est maintenant prêt
à être scellé.
(a)
(b)
(c)
Privilégié
Acceptable
Inacceptable
nVent.com | 17
