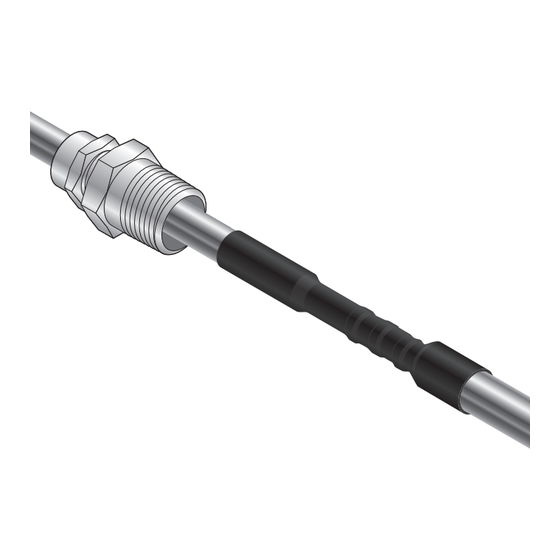

Trousse De Raccordement Quickterm
Directives D'installation Pour Le Raccordement Des Câbles
Monoconducteurs À Isolant Minéral Et À Gaine En Cuivre
MATÉRIEL REQUIS
• Queues de conducteur multibrins isolé en cuivre de 90 °C, 600 V
(RW90, THHN ou équivalent de longueur appropriée et de la même
taille que le conducteur monobrin à isolant minéral
HOMOLOGATIONS
Nonhazardous Locations

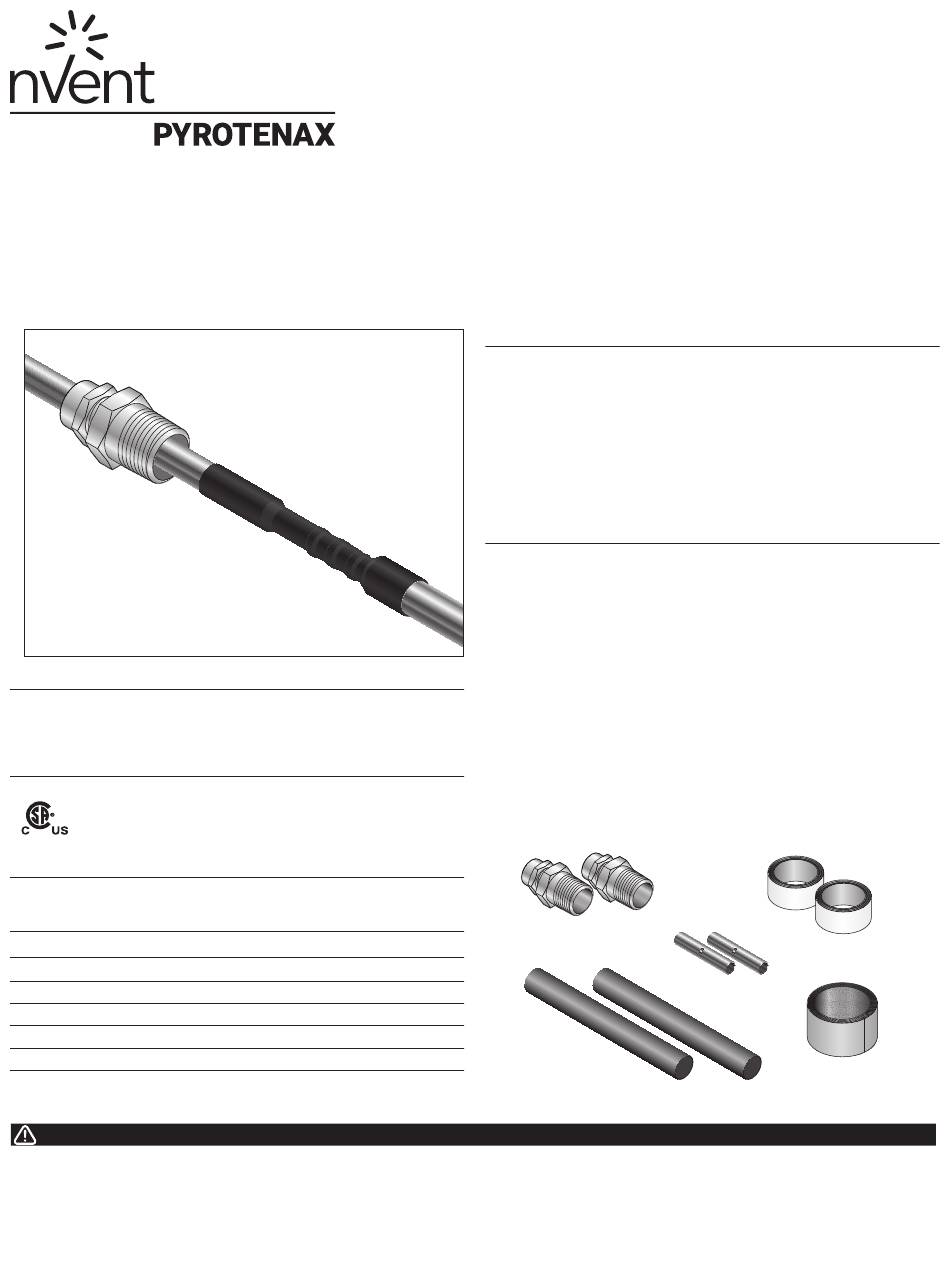

CONTENU DE LA TROUSSE
La trousse QuickTerm contient suffisamment de matériel pour terminer
les deux extrémités d'un câble.
Élément
Qté
Description
A
2
Gaine thermorétractable
B
2
Presse-étoupes en laiton
C
2
Connecteurs à compression en cuivre
D
1 ou 2*
Ruban adhésif autosoudable (rouleau)
E
1
Papier d'émeri (rouleau)
* Le nombre de rouleaux dépend de la trousse de raccordement
AVERTISSEMENT :
CCe composant électrique doit être installé
correctement pour éviter les risques d'incendie ou de
chocs électriques. Lisez attentivement les mises en
garde importantes suivantes et suivez les instructions
d'installation.
DESCRIPTION
Cette nVent PYROTENAX trousse de raccordement est utilisée pour
terminer les câbles monoconducteurs à isolant minéral de calibre 6
AWG ou supérieur. Un ruban spécial est fourni pour sceller l'extrémité
du câble à isolant minéral et un connecteur à compression permet de
raccorder le conducteur monobrin du câble à isolant minéral à une
queue de conducteur multibrins et souple de taille équivalente (fournie
par l'installateur).
Pour obtenir du soutien technique, communiquez avec le représentant
nVent de votre région ou appelez nVent au (800) 545-6258.
OUTILS REQUIS
• Outil à sertir de gaine nVent PYROTENAX Sheathmaster pour les
câbles allant jusqu'à 1,9 cm (3/4 po) de diamètre ou outil à sertir de
type cliquet pour les câbles de diamètre supérieur à 1,9 cm (3/4 po)
• Outil Handvise nVent PYROTENAX • Scie à métaux
• Lime plate
• Stylo de marquage permanent
• Ruban de mesure ou règle
• Mégohmmètre électrique 500 V c.c. • Pistolet thermique
• Lunettes et gants de sécurité
• Oxy-acétylène ou torche à gaz Mapp (pour sécher le câble)
• Pince coupante diagonale (latérale) et coupe-gaine (pour le dénudage
de la gaine de câble, comme illustré dans l'annexe B)
• Lorsqu'un câble à isolant minéral est dénudé et
terminé, les bords métalliques coupants peuvent
provoquer des coupures et les particules de poudre
peuvent irriter les yeux. Pour éviter les blessures,
portez des gants et des lunettes de protection lors de
ces opérations.
B
C
A
• Pour éviter les brûlures lors du séchage du câble
(Annexe C), laissez refroidir jusqu'à ce qu'il soit chaud
au toucher avant d'effectuer les autres instructions de
raccordement.
• Pointe à tracer ou objet pointu
• Chiffon doux et sec ou torchon
• Pince à sertir hydraulique (voir
tableau)
(recommandé) ou chalumeau
au propane
D
E

Publicité

loading

Sommaire des Matières pour nvent PYROTENAX

  • Page 1 (800) 545-6258. OUTILS REQUIS • Outil à sertir de gaine nVent PYROTENAX Sheathmaster pour les câbles allant jusqu'à 1,9 cm (3/4 po) de diamètre ou outil à sertir de type cliquet pour les câbles de diamètre supérieur à 1,9 cm (3/4 po) •...
  • Page 2 Il devrait être placé sur le câble lorsque les trois pièces sont au niveau du premier repère. assemblées. Écrou de presse-étoupe Manchon de compression Corps du presse-étoupe Presse-étoupe Câble à isolant minéral avec gaine en cuivre Copeaux de cuivre 2 | nVent.com...
  • Page 3 à isolant matrice de matrice Extrémité Extrémité câble (AWG/kcmil) compression 90 °C requis à retirer minéral ILSCO ILSCO monobrin multibrins nVent PYROTENAX System 1850 1/6-340 A8138 6 AWG 7,0 cm (2 3/4 po) Sheathmaster Bleu ILD-2 1/4-402 A8137 4 AWG 7,0 cm (2 3/4 po) " Gris ILD-3 1/3-449 A8136 3 AWG 7,0 cm (2 3/4 po)
  • Page 4 à 4,5 cm (1-1/2 à 1-3/4 po) le long du conducteur monobrin. Important : Utilisez uniquement le ruban adhésive autosoudable fourni par nVent pour sceller l'extrémité du • En procédant dans le sens inverse, enroulez le ruban le long du conducteur sur 3,8 cm à...
  • Page 5 à sertir requise conducteur multibrins (voir tableau). Queue de conducteur multibrins Gaine isolé thermorétractable Gaine de chevauchement en Queue de conducteur cuivre et gaine de câble de multibrins 1,3 cm (1/2 po) au minimum nVent.com | 5...
  • Page 6: Annexe A : Test De Résistance De L'isolation (Ri)

    Si le relevé de résistance de l'isolation est inférieure à 25 MΩ, vous devez de nouveau terminer le câble après la procédure de séchage décrite dans l'annexe C. 6 | nVent.com...
  • Page 7: Annexe B : Dénudage Du Câble À Isolant Minéral À L'aide D'une Pince Coupante Latérale

    à être scellé. Privilégié Continuez d'effectuer ce mouvement dans une série de dénudages courts, en gardant la pince coupante à environ 45° de Acceptable la ligne du câble, et en retirant la gaine dans un mouvement en spirale. Retirez l'isolation en poudre compacte pour exposer les conducteurs. Inacceptable nVent.com | 7...
  • Page 8: Annexe C : Amélioration De La Résistance De L'isolation
