1
Remarque : La température minimale d'installation de
cette trousse de raccordement QuickTerm est de 0 °C (32 °F).

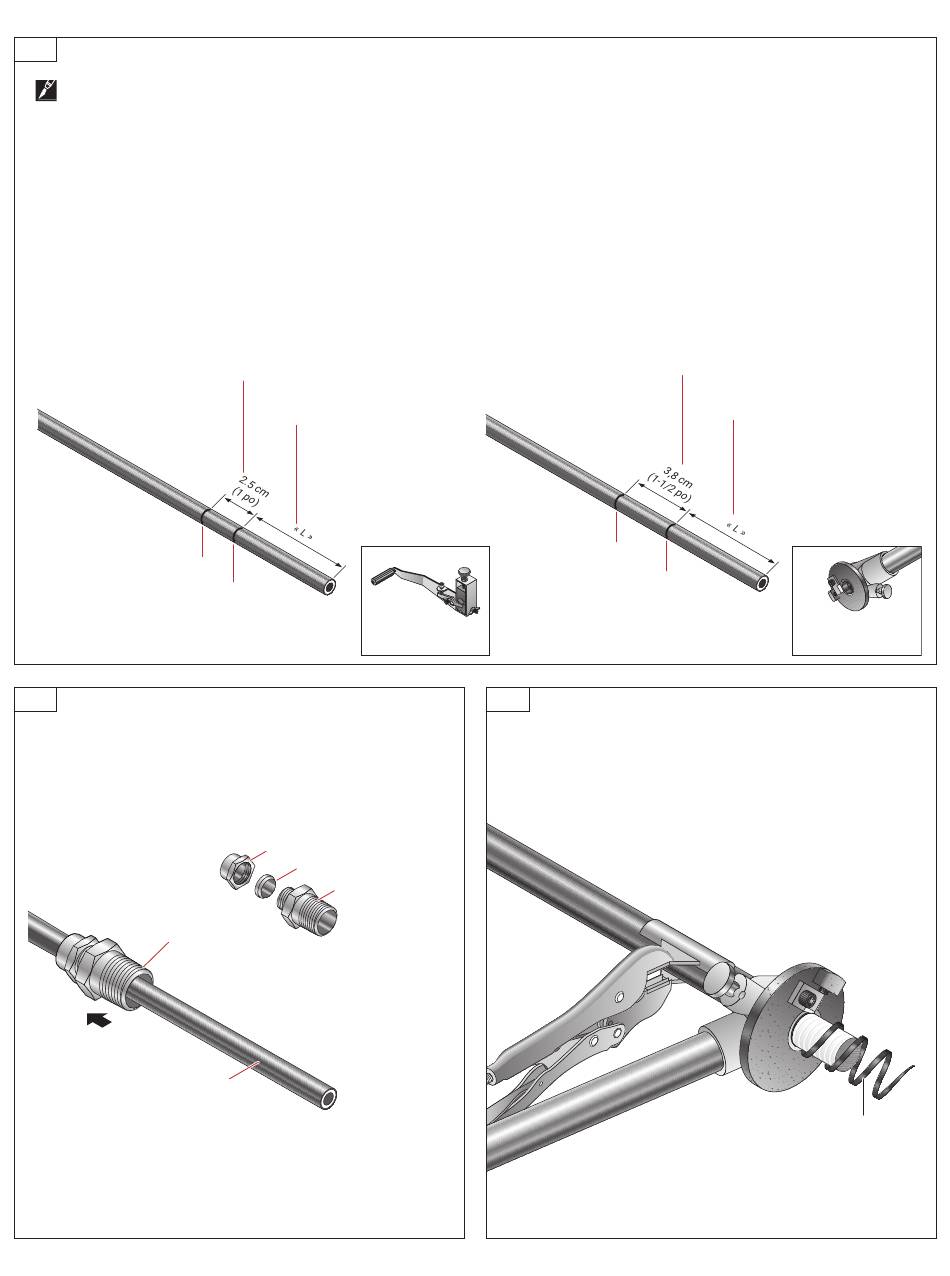

• Au moyen d'une scie à métaux, coupez l'extrémité du câble à
isolant minéral suivant une forme carrée et limez l'extrémité.
• Identifiez le connecteur de compression fourni avec la trousse
de raccordement. Localisez le numéro de référence du
connecteur de compression dans le tableau ci-dessous et
marquez la gaine du câble à isolant minéral à la longueur « L »
indiquée dans le tableau. Il s'agit de la longueur de la gaine à
supprimer..
Utilisation de l'outil de dénudage de gaine Sheathmaster
2,5 cm (1 po) requis pour l'outil de
dénudage de gaine Sheathmaster
(la gaine sera retirée
dans cette section)
Deuxième
repère
2
• Placez le presse-étoupe en laiton sur le câble. Le presse-
étoupe comprend trois parties : l'écrou de presse-étoupe,
le manchon de compression et le corps du presse-étoupe.
Il devrait être placé sur le câble lorsque les trois pièces sont
assemblées.
Presse-étoupe
Câble à isolant minéral
avec gaine en cuivre
2 | nVent.com
Identifiez le connecteur fourni
avec la trousse et marquez la
gaine du câble de la longueur
«L» indiquée dans le tableau
Premier
repère
Outil Sheathmaster
Écrou de presse-étoupe
Manchon de compression
Corps du
presse-étoupe
• Si vous utilisez l'outil de dénudage de gaine Sheathmaster,
placez un deuxième repère de 2,5 cm (1 po) derrière ce premier
repère, comme illustré. Si vous utilisez un outil de dénudage de
type cliquet, placez un deuxième repère de 3,8 cm (1-1/2 po)
derrière ce premier repère. La gaine ne sera dénudée que
jusqu'au premier repère pour exposer le conducteur monobrin.
Le deuxième repère à partir de l'extrémité permet de positionner
l'outil Handvise pour le dénudage final.
• Pour plus de détails sur l'utilisation de l'outil Sheathmaster,
reportez-vous à l'instruction H59039 fournie avec l'outil; pour
l'outil de type cliquet, reportez-vous à l'instruction H57842
fournie avec l'outil. Une autre méthode de dénudage de gaine de
câble à l'aide d'un coupe-gaines et d'une pince coupante latérale
est illustrée dans l'annexe B.
Utilisation de l'outil de dénudage de type cliquet
3,8 cm (1-1/2 po) requis pour l'outil
de dénudage de type cliquet
(la gaine ne sera pas
retirée dans cette section)
Deuxième
repère
Premier
repère
3
• Saisissez le câble au moyen de l'outil Handvise.
• Au moyen de l'outil de dénudage de gaine (outil de type
cliquet illustré), commencez à dénuder la gaine de cuivre
au niveau du premier repère.
Identifiez le connecteur fourni
avec la trousse et marquez la
gaine du câble de la longueur
«L» indiquée dans le tableau
Outil de dénudage
de type cliquet
Copeaux de cuivre
