Épissure à trois voies cotée pour la résistance au feu
Masquer les pouces Voir aussi pour PYROTENAX 1850:

Publicité

Liens rapides

PYROTENAX
Épissure à trois voies cotée pour la
résistance au feu
Directives de fabrication d'une épissure à trois voies cotée pour la
résistance au feu

Publicité

loading

Sommaire des Matières pour nvent PYROTENAX 1850

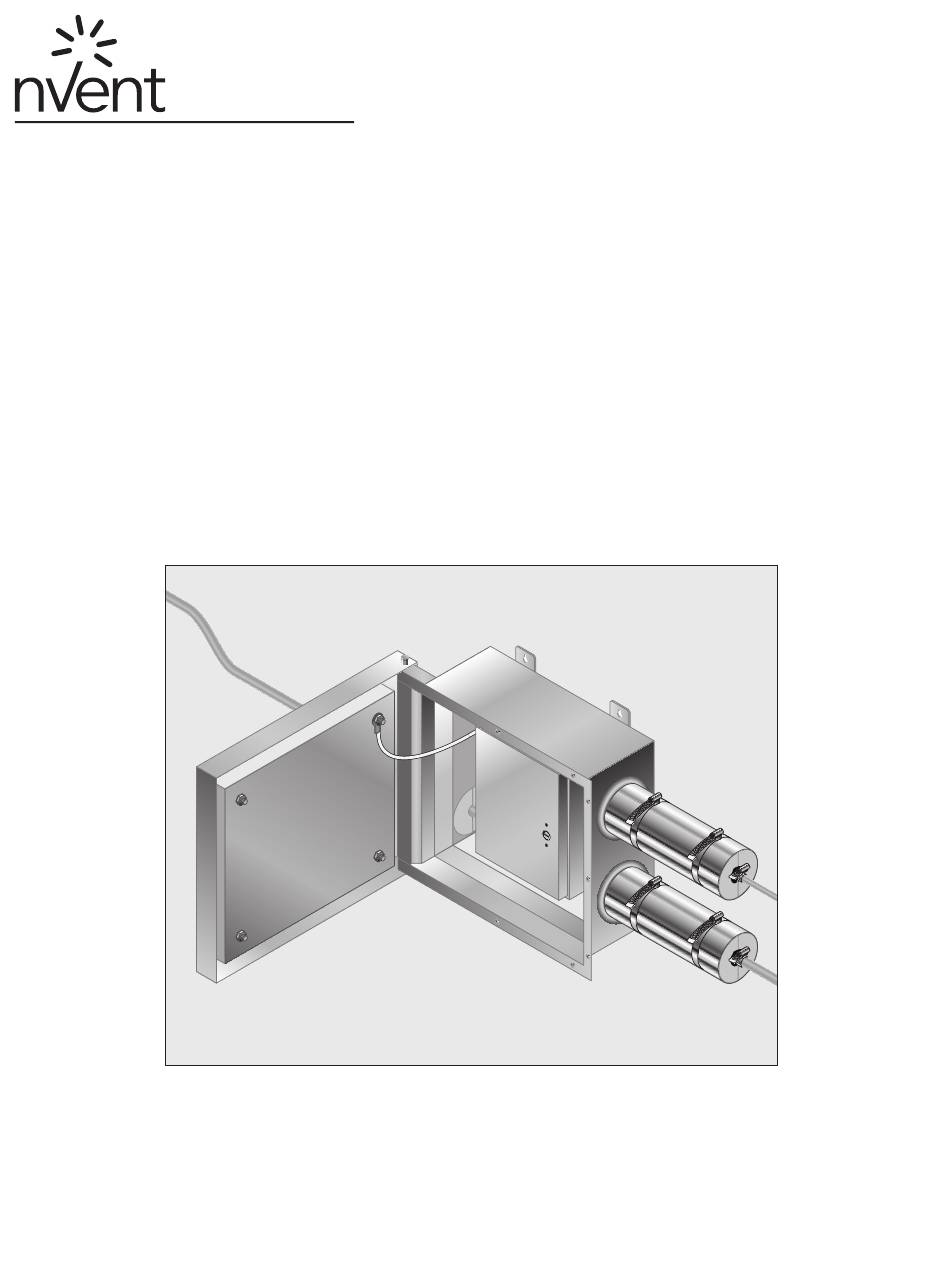

  • Page 1 PYROTENAX Épissure à trois voies cotée pour la résistance au feu Directives de fabrication d’une épissure à trois voies cotée pour la résistance au feu...
  • Page 2 Cette trousse sert à effectuer une épissure à trois voies cotée pour la résistance au feu pour les câbles à isolation minérale nVent PYROTENAX 1850. Le processus comprend l’épissage des câbles à l’intérieur du boîtier à isolation thermique et l’ajout de colliers pour une plus grande protection thermique.
  • Page 3 (en présumant que la première ligne a déjà été installée) Câble de branchement préfabriqué * Voir les directives de terminaison sur le terrain pour épissure à trois voies cotée pour la résistance au feu H60235 pour plus de détails. nVent.com...
  • Page 4 4 po (10 cm) de câble nu sont exposés de chaque côté de entre le(s) conducteur(s) et la gaine, et entre chaque paire l’épissure. Consultez votre représentant nVent ou composez de conducteurs. Voir l’annexe A pour la procédure de test le 1-800-545-6258 pour savoir comment protéger le câble détaillée et les critères de test de résistance d’isolement.
  • Page 5 à ce stade, car celui-ci doit d’abord être fixé. L’illustration sert de référence seulement pour Entrée NPT du câble montrer la disposition du câble installé à l’intérieur du boîtier. (Le câble est illustré 1/4 po à l’avant-plan du (6 mm) boîtier en guise d’exemple) nVent.com...
  • Page 6 à l’aide d’attaches approuvées dans le manuel d’installation du câble H57864. Entrée NPT du câble MASSE 1/4 po Min. 20 po (6 mm) (50 cm) Pliez le câble à une distance d’au moins 20 po (50 cm) du boîtier nVent.com...
  • Page 7 • Répétez cette étape pour l’autre câble électrique principal. Remarque : Voir l’annexe B pour les schémas de câblage de configuration standard. Pour les configurations non standard, communiquez avec le soutien technique de nVent au 1-800-545-6258. 1/2 po (13 mm) Guide de longueur à dénuder nVent.com...
  • Page 8 Remarque : Voir l’annexe B pour les schémas de câblage de configuration standard. Pour les MASSE configurations non standard, communiquez avec le soutien technique de nVent au 1-800-545-6258. 1/2 po (13 mm) Guide de longueur à dénuder Tableau 2 : Exigences de couple...
  • Page 9 Laissez le fil de masse à sa pleine longueur si vous utilisez un câble à trois conducteurs. Dénudez l’isolant blanc afin 1/2 po (13 mm) d’exposer environ 1/2 po (13 mm) de conducteur. Guide de longueur à dénuder Conduc- teurs dénudés Fil de masse optionnel. Laissez à la pleine longueur. nVent.com...
  • Page 10 Raccordez le fil de masse (le cas échéant) à la barre de bornes de mise à la terre et serrez-le selon le couple indiqué au tableau 2 de la page 8. Raccordez le fil de masse à la barre de borne de masse (serrez selon les valeurs du tableau 2) nVent.com...
  • Page 11 Resserrez le conducteur du presse-étoupe blocage au couple (corps) sur le boîtier interne, au besoin. spécifié • Insérez les fusibles voulus, si ce n’est pas déjà fait (voir le tableau 3 à la page 8). • Fermez la porte du boîtier interne. nVent.com...
  • Page 12 En portant des gants, assurez-vous que le 1 1a 2 2a 3 produit d’étanchéité est bien appliqué tout autour en glissant votre doigt le long de sa circonférence. Main gantée nVent.com...
  • Page 13 • En poussant le collier contre le boîtier tout en maintenant son alignement et sa position contre le boîtier, serrez les colliers de serrage en les plaçant à 1 po ou 2 po (2,5 cm ou 5 cm) de chaque extrémité. Ne serrez pas complètement. Collier de serrage nVent.com...
  • Page 14 En portant des gants, assurez-vous que le produit 1 1a 2 2a 3 d’étanchéité est bien appliqué tout autour en glissant votre doigt le long de sa circonférence. Répétez les étapes 13, 14 et 15 pour tous les 1a 2 2a 3 autres câbles. Main gantée nVent.com...
  • Page 15 à la verticale, avec le fil de connexion placé à 6 heures. • Fermez et fixez la porte du boîtier externe en serrant les sept vis au couple de 10 lb-po. nVent.com...
  • Page 16 4 po (10 cm) de câble nu sont exposés de chaque côté de l’épissure. Consultez votre représentant nVent ou composez le 1-800-545-6258 pour savoir comment protéger le câble exposé.
  • Page 17 étanchéité, ce qui permet à l’humidité de pénétrer et nécessite de recommencer le raccordement. Si le relevé de résistance d’isolement est inférieur à 25 MΩ, le raccordement du câble doit être refait après la procédure de séchage décrite à l’annexe D. nVent.com...
  • Page 18 (raccords à compression) : le presse-étoupe en laiton s’insère dans le boîtier interne et se compresse sur la gaine du câble à isolation minérale. Bornes : T1, T2 Fusibles : F1, (F2) Voir la liste des fusibles approuvés à la page 8. nVent.com...
  • Page 19 (raccords à compression) : le presse-étoupe en laiton s’insère dans le boîtier interne et se compresse sur la gaine du câble à isolation minérale. Bornes : T1, T2, T3, (T4). Fusibles : F1, (F2) Voir la liste des fusibles approuvés à la page 8. nVent.com...
  • Page 20 ©2018 nVent. Toutes les marques et tous les logos nVent sont détenus ou sous licence par nVent Services GmbH ou ses filiales. Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs. nVent se réserve le droit de modifier les spécifications sans préavis.
