nvent PYROTENAX 1850 Directives De Fonctionnement page 6

3

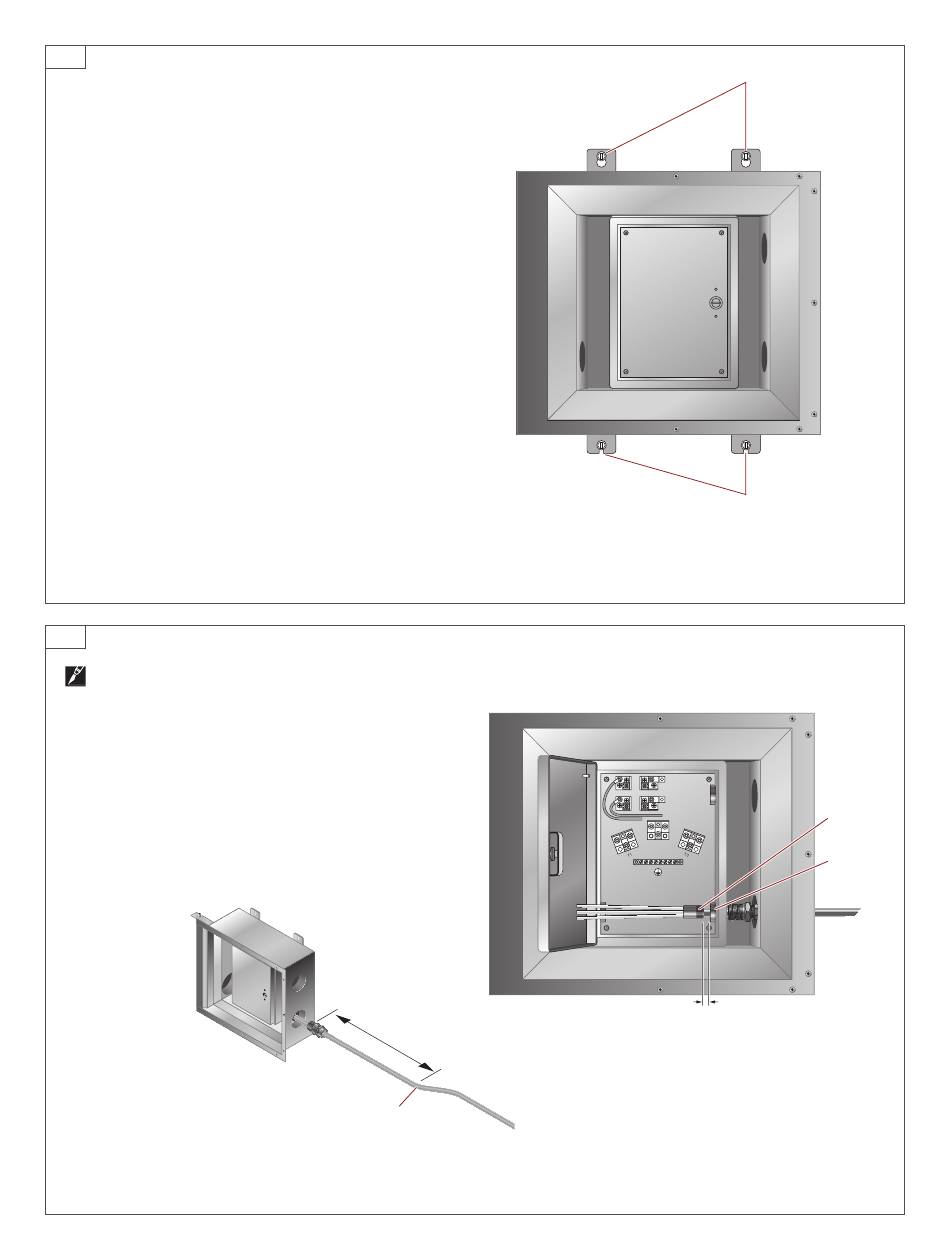

• Marquez deux repères sur la structure d'un indice de
résistance au feu d'une heure (surface en béton ou
maçonnée) pour les vis de montage du dessus du boîtier,
en les espaçant de 10 po (25 cm). Percez les deux trous
du dessus à l'aide d'un foret de maçonnerie convenant
aux vis de scellement utilisées.
• Installez les vis de scellement, en laissant un espace de
3/4 po (19 mm) entre la tête et le mur.
• Accrochez le boîtier sur les vis de scellement qui viennent
d'être posées.
• Avec le boîtier en place, percez les deux trous du dessous
et insérez-y les deux autres vis de scellement.
• Une fois le bas du boîtier bien fixé, serrez complètement
les deux vis de scellement du dessus.
4
Remarque : Gardez au moins 28 po (71 cm) de
câble droit au moment de l'insérer dans le boîtier.
• Glissez le câble électrique principal initial à travers
le boîtier externe et dans le boîtier interne de façon
à ce que l'arrière du pot dépasse d'environ 1/4 po
(6 mm) de l'entrée filetée.
• Pliez le câble à isolation minérale à au moins 20 po
(50 cm) du boîtier mural le long de la structure du
mur, et fixez-le à l'aide d'attaches approuvées dans
le manuel d'installation du câble H57864.
|
6 nVent.com
1
2
Min. 20 po
(50 cm)
Pliez le câble à une
distance d'au moins
20 po (50 cm) du boîtier
Vis de scellement
Percez et installez les deux
vis du dessus en premier
1 1
2 2
Vis de scellement
F1
F2
T2
MASSE
1/4 po
(6 mm)
Pot
Entrée NPT
du câble
