nvent PYROTENAX 1850 Directives De Fonctionnement page 17

Annexe A : Test de la résistance d'isolement (RI)
Equipment de test
• Mégohmmètre 500 V c.c.
Test de la résistance d'isolement (RI)
• Le test de résistance d'isolement s'effectue au moyen d'un
mégohmmètre et permet de tester l'intégrité du câble entre
le conducteur et la gaine de cuivre et entre les paires de fils
conducteurs.
Critères de test
• À la réception :
• Vérifiez le câble sur le tambour. À noter qu'il faudra
peut-être préparer les extrémités pour prendre les
relevés de résistance d'isolement (RI). Quelles que
soient les conditions, les relevés de résistance
d'isolement ne doivent pas être inférieurs à 200 MΩ.
• Câble terminé :
• Dans un environnement chaud et sec, les relevés
devraient être de 200 MΩ ou plus.
• Dans un environnement en plein air ou à l'intérieur dans
un environnement mouillé ou humide, les relevés de
résistance d'isolement devraient tous être supérieurs
à 100 MΩ.
• Les câbles similaires exposés aux conditions similaires
devraient tous présenter des relevés de résistance
d'isolement dans la même plage générale. En présence
d'un grand écart entre les relevés, les relevés élevés sont
acceptables, alors que les relevés faibles (inférieurs à
100 MΩ) doivent être vérifiés comme décrit ci-dessous.
Remarque : Dans certaines conditions d'installation,
il peut ne pas être possible d'obtenir des relevés de
résistance d'isolement supérieurs à 100 MΩ. Si les relevés
de résistance d'isolement se trouvent entre 25 MΩ et
100 MΩ, attendez 24 heures, puis vérifiez-les de nouveau
en utilisant le même équipement. Si le relevé de résistance
d'isolement n'a pas diminué, le raccordement est bon. Un
relevé de résistance d'isolement faible et constant peut
résulter de l'humidité emprisonnée dans le câble lors d'un
scellement approprié; cette humidité n'augmentera pas. Si
le relevé de la résistance d'isolement a diminué, le câble
doit de nouveau être raccordé. Un relevé de résistance
d'isolement faible peut résulter d'une mauvaise étanchéité,
ce qui permet à l'humidité de pénétrer et nécessite de
recommencer le raccordement.
Si le relevé de résistance d'isolement est inférieur à 25 MΩ,
le raccordement du câble doit être refait après la procédure
de séchage décrite à l'annexe D.

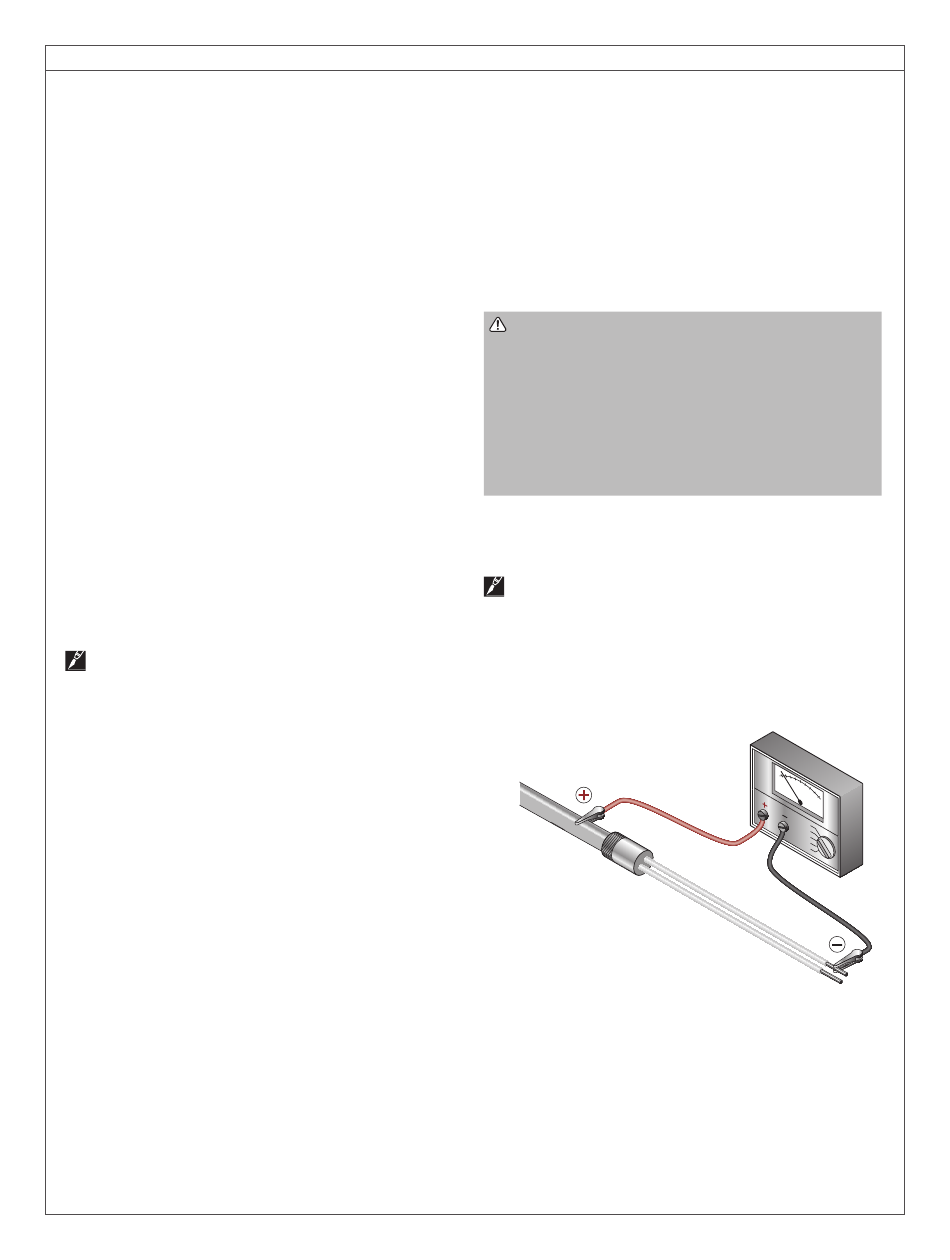

Procédure de test
1. Réglez la tension d'essai du mégohmmètre sur 0 V c.c.
ou à la position d'arrêt.
2. Branchez le fil positif (+) (terre) à la gaine de câble.
3. Branchez le fil négatif (-) (alimentation) au conducteur.
4. Allumez le mégohmmètre et réglez la tension sur
500 V c.c.; appliquez la tension pendant une minute.
L'aiguille doit s'immobiliser. Une déviation rapide indique
un court-circuit. Prenez note de la valeur de la résistance
d'isolement. Elle doit correspondre aux valeurs indiquées
dans la rubrique Critères de test.
5. Désactivez le mégohmmètre.
•
MISE EN GARDE : Risque d'électrocution. Le câble
à isolation minérale peut stocker une grande charge
électrique après le test de résistance d'isolement. Pour
éviter les blessures causées par l'électrocution, déchargez
entièrement le câble avant de déconnecter le
mégohmmètre. Plusieurs ohmmètres se déchargent
automatiquement. Toutefois, il peut être nécessaire de
court-circuiter des fils du câble. Communiquez avec votre
superviseur ou le fabricant de l'instrument pour vérifier la
pratique la plus sûre.
6. Si le mégohmmètre ne se décharge pas spontanément,
déchargez la connexion de phase à la terre au moyen
d'une tige de mise à la terre appropriée. Débranchez le
mégohmmètre.
Remarque : Selon le type de câble en cours de test, vous
devez répéter les étapes de cette procédure pour chacun
des conducteurs présents dans le câble à isolation minérale.
Répétez également le test pour toutes les combinaisons
de paires de conducteurs (c'est-à-dire, branchez les fils
du mégohmmètre à chaque paire de conducteurs). Si
les relevés de résistance d'isolement sont bas, suivez la
procédure de séchage fournie dans l'annexe D.
