nvent PYROTENAX 1850 Directives De Fonctionnement page 19

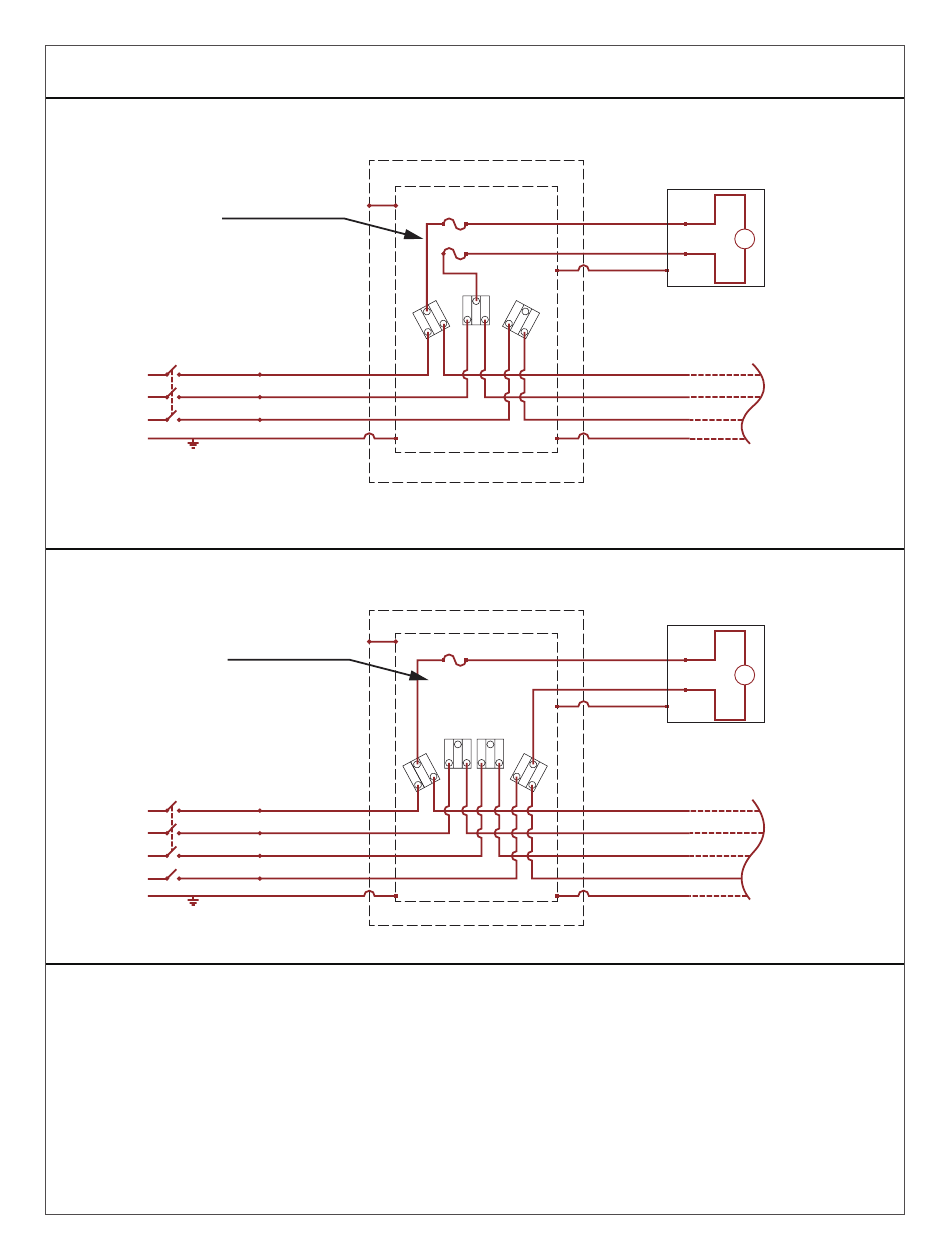

Configuration à trois conducteurs (alimentation principale) avec un circuit
de dérivation à deux conducteurs Alimentation triphasée
Voir la remarque 1
Montage en triangle triphasé
L1
Ligne 1
L2
Ligne 2
L3 Ligne 3
G
Configuration à quatre conducteurs (alimentation principale) avec un
circuit de dérivation à deux conducteurs Alimentation triphasée
Montage en Y triphasé
L1
Ligne 1
L2
Ligne 2
L3 Ligne 3
N
Neutre
G
Remarque :
1 Installation standard illustrant un luminaire monophasé alimenté L1. Câbler adéquatement pour obtenir
une distribution triphasée bien équilibrée.
2 La mise à la terre est acheminée par la gaine de cuivre du câble à isolation minérale.
3 Le boîtier résistant au feu est fait de métal et est lié à l'aide des presse-étoupes du câble à isolation
minérale (raccords à compression) : le presse-étoupe en laiton s'insère dans le boîtier interne et se
compresse sur la gaine du câble à isolation minérale.
4 Bornes :
5 Fusibles :
G
T1
Câble à isolation
minérale (principal)
Gaine du câble à
isolation minérale
G
Voir la remarque 1
Câble à isolation
T1
minérale (principal)
Gaine du câble à
isolation minérale
T1, T2, T3, (T4).
F1, (F2) Voir la liste des fusibles approuvés à la page 8.
F1
Câble à isolation
L1
minérale (dérivation)
F2
Gaine du câble à
L2
isolation minérale
T2
T3
L1 L2 L3
isolation minérale
Boîtier interne
Boîtier externe
F1
Câble à isolation
L1
minérale (dérivation)
N
Gaine du câble à
isolation minérale
T2 T3
T4
Boîtier interne
isolation minérale
Boîtier externe
L1
L
L2
G
Luminaire
L1
L2
Vers la
prochaine
L3
épissure
Gaine du câble à
G
L1
L
N
G
Luminaire
L1
L2
prochaine
L3
épissure
N
G
Gaine du câble à
Vers la
|
