nvent PYROTENAX 1850 Directives De Fonctionnement page 7

5

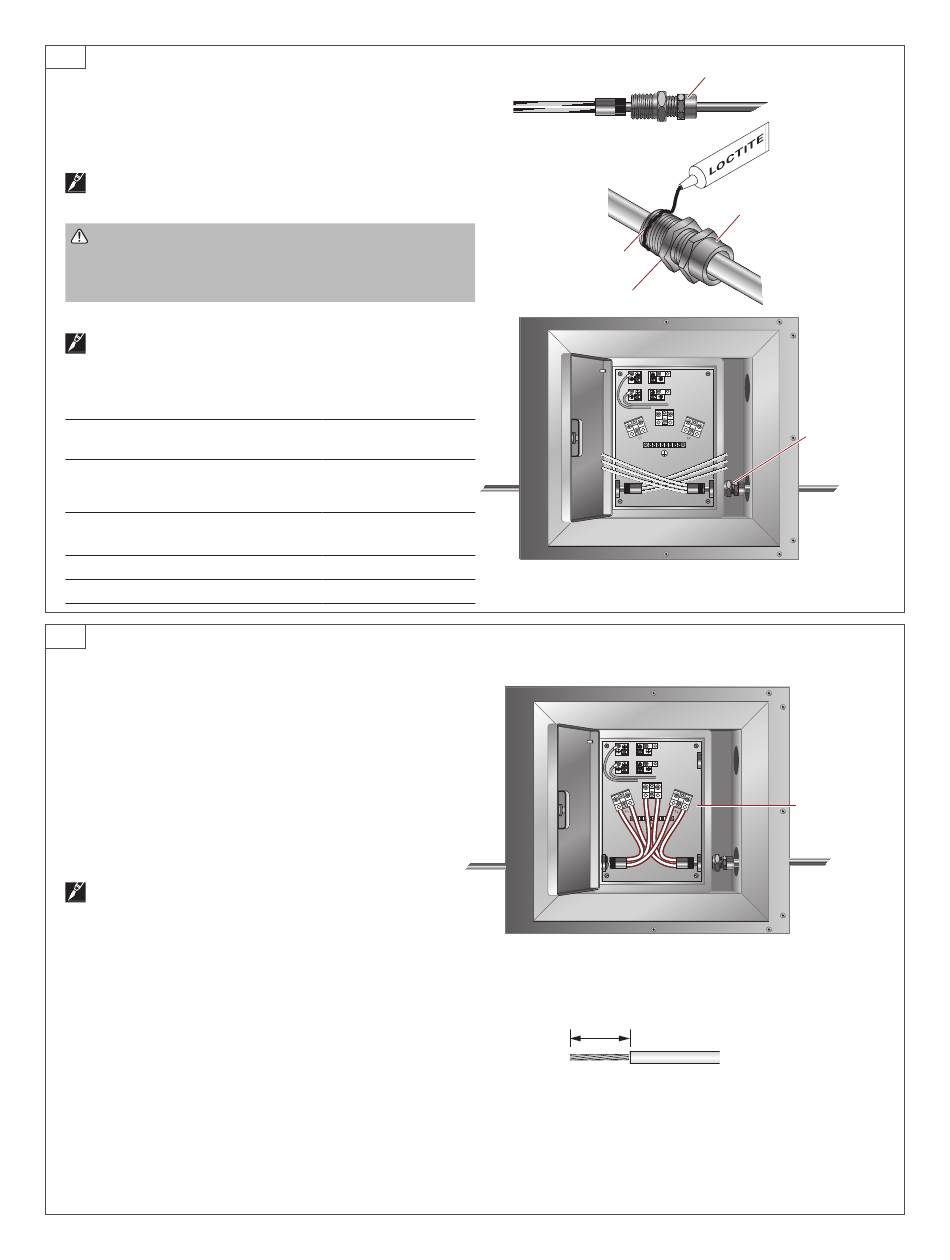

• Desserrez l'écrou de blocage du presse-étoupe jusqu'à ce qu'il ne reste
qu'un ou deux filets pour le garder en place sur le presse-étoupe.
• Appliquez un cordon à 360° de produit d'étanchéité pour filets
Loctite 567 sur les filets NPT du presse-étoupe en prenant soin
d'éviter les deux premiers filets. Introduisez le presse-étoupe dans
l'entrée filetée du boîtier interne (serrez à la main).
Remarque : En introduisant le presse-étoupe dans l'entrée filetée
du boîtier, assurez-vous de ne pas serrer l'écrou de blocage.
AVERTISSEMENT : N'appliquez pas de produit
d'étanchéité sur les filets de l'écrou de blocage du
presse-étoupe. Appliquez-en uniquement sur les filets
NPT du presse-étoupe.
• Répétez les étapes 4 et 5 pour l'autre câble électrique principal.
Remarque : Si le boîtier est le dernier d'une série, ne raccordez
pas un second câble. Consultez les directives d'installation H60459
(Trousse d'étanchéité de boîtier d'extrémité d'épissure à trois voies
cotée pour la résistance au feu) pour étanchéiser l'entrée inutilisée.
Tableau 1 : Tailles hexagonales du presse-étoupe
(écrou de blocage et corps du presse-étoupe)
Taille du Taille hexagonale de l'écrou de
filet NPT du blocage
presse-étoupe (clé dynamométrique – 25 lb-pi)
3/4 po 15/16 po (24 mm)
ou 1 po
1 po 1-1/16 po (27 mm)
1-1/4 po 1-7/16 po (34 mm)
6
• En prenant les conducteurs du câble le plus à l'arrière
(le câble qui entre du côté droit), pliez les conducteurs
dans la bonne position pour chaque borne.
• Coupez les conducteurs à la bonne longueur et
dénudez l'isolant blanc afin d'exposer environ
1/2 po (13 mm) de conducteur nu.
• Insérez les conducteurs exposés dans les bornes et
serrez-les selon le couple indiqué au tableau 2 de la
page 8.
• Répétez cette étape pour l'autre câble électrique
principal.
Remarque : Voir l'annexe B pour les schémas
de câblage de configuration standard. Pour les
configurations non standard, communiquez avec le
soutien technique de nVent au 1-800-545-6258.
Taille hexagonale du corps
du presse-étoupe
(clé standard)
1-1/16 po (27 mm)
1-7/16 po (36 mm)
1-13/16 po (46 mm)
Desserrez l'écrou
de blocage du
presse-étoupe
Ne pas mettre
de produit sur
les deux
premiers filets
Corps de
presse-étoupe
F1
F2
T2
MASSE
F1
F2
T2
MA
1/2 po
(13 mm)
Guide de longueur à dénuder
Écrou de
blocage
Presse-étoupe
(serrez à la main)
Raccordez les fils
aux bornes (serrez
selon les valeurs
du tableau 2)
|
nVent.com 7
