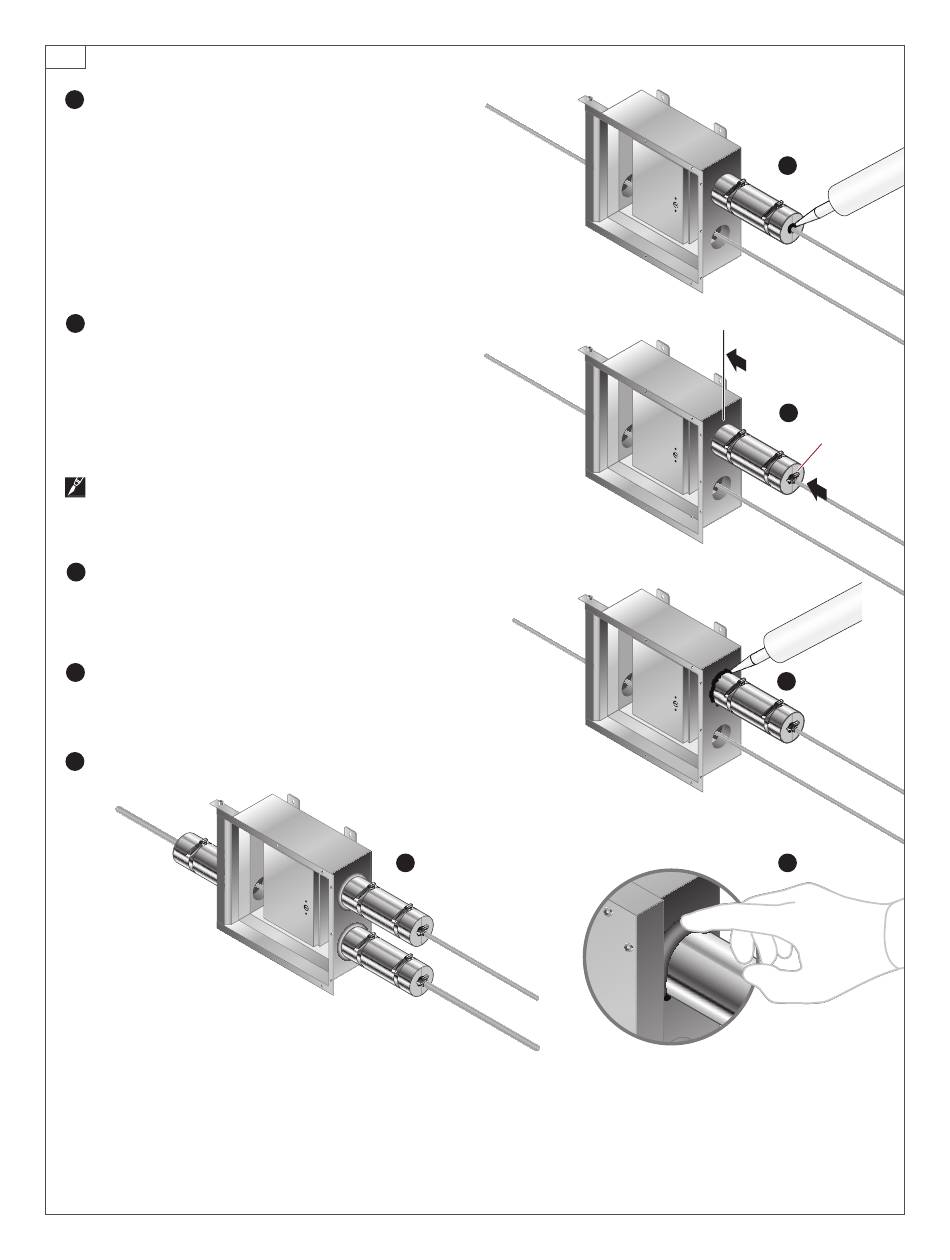

Appliquez un cordon de 1/2 po (13 mm) de produit
1 1a 2 2a 3 4
d'étanchéité coupe-feu à l'endroit où le câble entre
dans le collier. Ajoutez du produit d'étanchéité
jusqu'à ce qu'il n'y ait plus aucune ouverture entre
le câble et le collier.
En poussant le collier contre le boîtier et en s'assurant
1 1a 2 2a 3 4 5
qu'il est encore parfaitement aligné au bord du boîtier,
installez la bride d'arrêt de collier (petit collier de
serrage) à l'endroit où le câble entre dans le collier
(là où le produit d'étanchéité vient d'être appliqué) de
façon à ce que la bride repose contre le collier.
Terminez le serrage du blindage métallique.
Remarque : Visez toujours un réglage de couple bas
lorsque vous utilisez un outil pour serrer la bride d'arrêt
du collier.
4 5
Appliquez un dernier cordon de 1/4 po (6 mm) de
produit d'étanchéité coupe-feu autour de l'entrée du
collier, là où le blindage métallique entre en contact
avec le boîtier.
En portant des gants, assurez-vous que le produit
4 5
d'étanchéité est bien appliqué tout autour en glissant
votre doigt le long de sa circonférence.
Répétez les étapes 13, 14 et 15 pour tous les
4 5
autres câbles.
|
