nvent PYROTENAX 1850 Directives De Fonctionnement page 8

7

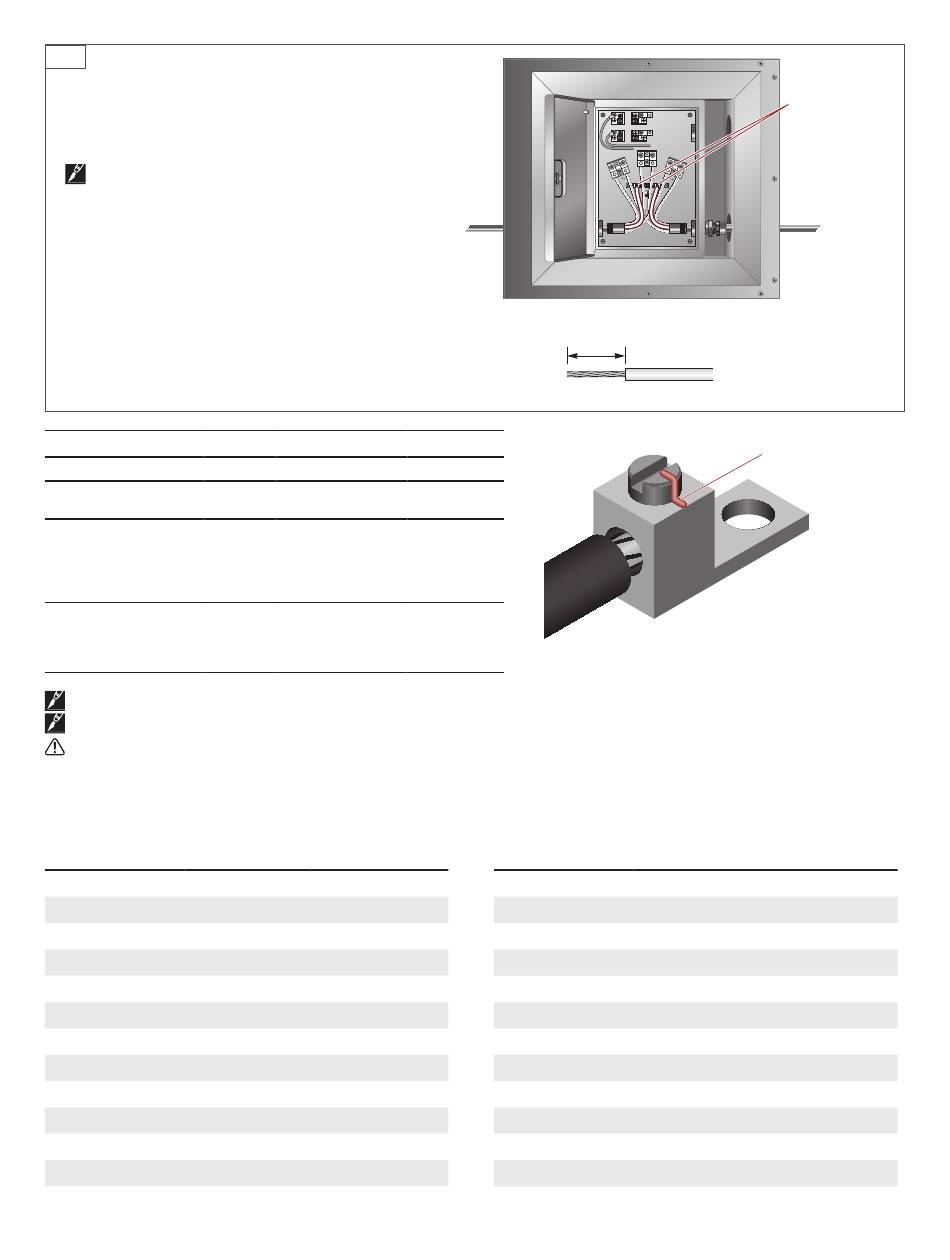

• Raccordez le fil de masse (le cas échéant) et tous
les conducteurs non utilisés à la barre de bornes de
mise à la terre et serrez-les au couple indiqué dans le
tableau 2 ci-dessous.
Remarque : Voir l'annexe B pour les schémas
de câblage de configuration standard. Pour les
configurations non standard, communiquez avec
le soutien technique de nVent au 1-800-545-6258.
Tableau 2 : Exigences de couple
Câblage sur le terrain
Nb de
Emplacement du couple
points
Connecteurs de borne
6–18
d'entrée ou de sortie
(principal et dérivation)
Bornes de mise à la terre
Jusqu'à 8 14 AWG – 10 AWG
de l'équipement
Remarque : La taille des conducteurs est fonction du tableau d'intensité admissible à 90 °C.
Remarque : Après le serrage, marquez le connecteur avec un marqueur de couple ou un marqueur permanent.
AVERTISSEMENT : Pour une protection constante contre les risques de dommages d'équipement et d'incendie, et pour
maintenir la certification de résistance au feu, utilisez seulement le type de fusibles précisé, en respectant les cotes d'intensité
et de tension indiquées ci-dessous :
Tableau 3 : Liste des fusibles approuvés
Type de fusible Cote
ATMR1/10 0,1 A
ATMR1/8 0,125 A
ATMR2/10 0,2 A
ATMR1/4 0,25 A
ATMR3/10 0,3 A
ATMR1/2 0,5 A
ATMR3/4 0,75 A
ATMR1 1,0 A
ATMR1-1/4 1,25 A
ATMR1-1/2 1,5 A
ATMR2 2,0 A
ATMR2-1/2 2,5 A
ATMR3 3,0 A
|
8 nVent.com
Couple de
Taille du conducteur
serrage (lb-po)
14 AWG – 12 AWG 35
10 AWG – 8 AWG 40
6 AWG 45
4 AWG – 1 AWG 50
35
8 AWG 40
6 AWG – 4 AWG 45
Calibre minimal de
la dérivation
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
F1
F2
T2
MASSE
1/2 po
(13 mm)
Guide de longueur à dénuder
Type de fusible Cote
ATMR3-1/2 3,5 A
ATMR4 4,0 A
ATMR5 5,0 A
ATMR6 6,0 A
ATMR7 7,0 A
ATMR8 8,0 A
ATMR9 9,0 A
ATMR10 10 A
ATMR12 12 A
ATMR15 15 A
ATMR20 20 A
ATMR25 25 A
ATMR30 30 A
Raccordez les fils
de masse à la barre
de bornes de mise
à la terre (serrez
selon les valeurs
du tableau 2)
Marqueur de
couple
Calibre minimal de
la dérivation
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
14 AWG
12 AWG
10 AWG
10 AWG
