APPROBATIONS
Câbles du système 1850 :
Boîtier électrique :
Épissure achevée :
• L'épissure fait partie du système d'intégrité du circuit électrique (FHIT)
n° 1850 dans le répertoire de résistance au feu UL lorsqu'elle est utilisée
avec le câble du système n° 1850 classé par l'UL (mis à l'essai au jet d'eau)
• L'épissure fait partie du système d'intégrité du circuit électrique homologué
pour le Canada (FHIT7) n° 1850 dans le répertoire de résistance au feu de
l'ULC lorsqu'elle est utilisée avec le câble du système n° 1850 classé ULC
(mis à l'essai au jet d'eau)
Câble classé par l'UL, résistant au feu
pour une heure, testé selon UL 2196
Homologué ULC, câble résistant au feu
pour une heure, testé selon ULC-S139
Remarque : Si le boîtier est le dernier d'une série, consultez
les présentes directives d'installation pour installer et isoler le
câble principal et le câble de dérivation. Ensuite, veuillez lire
les directives d'installation H60459 (Ensemble d'étanchéité du
dernier boîtier d'épissure à trois voies cotée pour la résistance
au feu) pour brancher, isoler et étanchéiser la troisième entrée
du boîtier puisque le dernier boîtier n'utilise que deux des trois
entrées de câbles.
AVERTISSEMENT :
Ce composant est un appareil électrique qui
doit être installé correctement pour assurer un
fonctionnement normal et pour éviter les risques
d'électrocution ou d'incendie. Lisez attentivement
les mises en garde suivantes et respectez les
instructions d'installation.
• Entreposez tous les composants de la trousse
d'épissure dans un endroit propre et sec.
|
2 nVent.com
Terminaisons pour les câbles du système 1850 :
DESCRIPTION

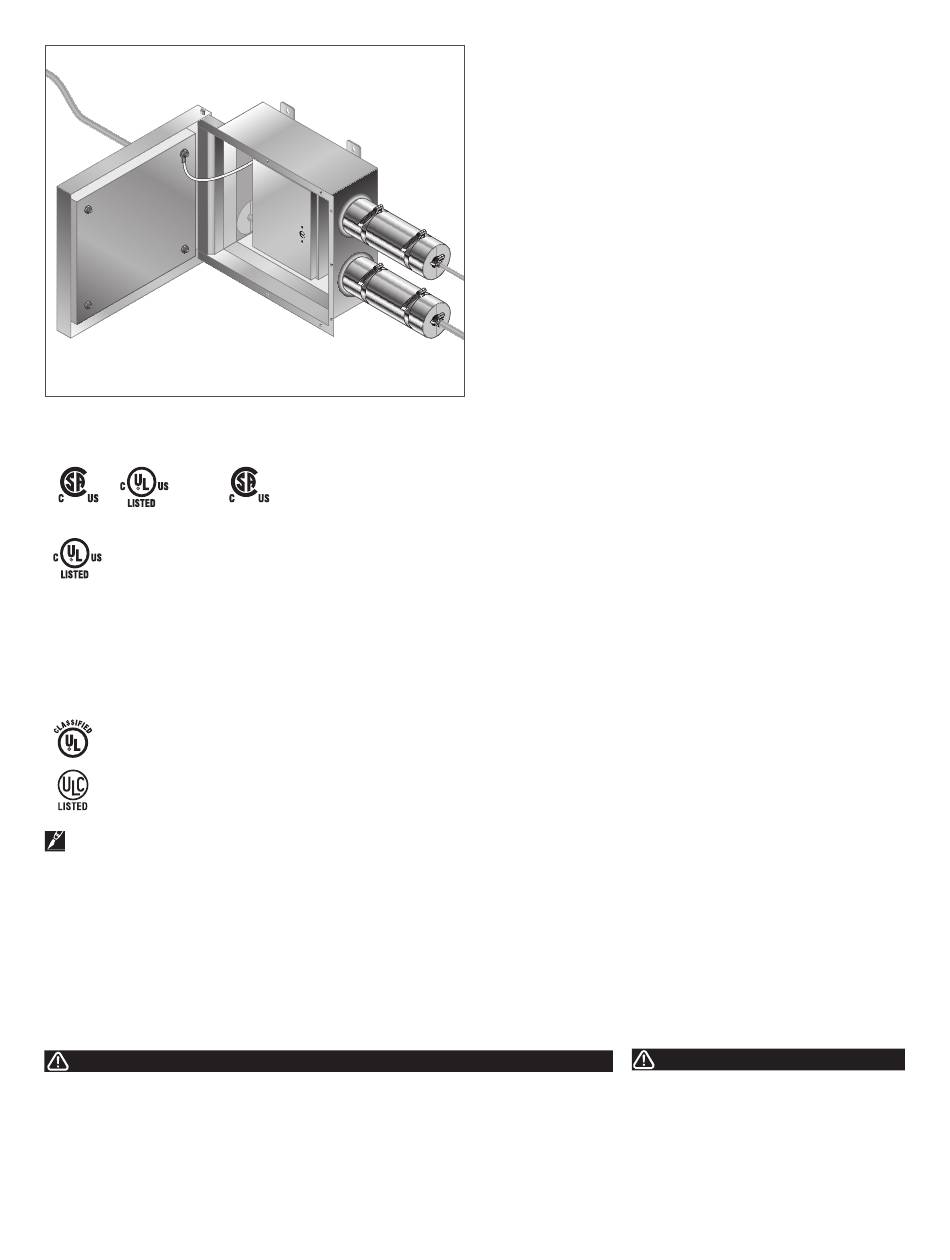

Cette trousse sert à effectuer une épissure à trois voies cotée
pour la résistance au feu pour les câbles à isolation minérale
nVent PYROTENAX 1850. Le processus comprend l'épissage
des câbles à l'intérieur du boîtier à isolation thermique et l'ajout
de colliers pour une plus grande protection thermique.
Si l'objectif est de créer un circuit d'un indice de résistance au
feu d'une heure, cette trousse doit être installée à l'aide des
câbles du système 1850 pour être conforme aux exigences du
NEC (NFPA 70, édition 2014) article 728.5F.
Il faut utiliser les composants fournis avec cette trousse
pour effectuer l'épissure. La substitution de matériaux ou de
composants annulera l'indice de résistance au feu d'une heure
et les approbations.
Pour obtenir du soutien technique, communiquez avec votre
représentant nVent ou composez le 1-800-545-6258.
OUTILS REQUIS
• Clé dynamométrique à fourche pour raccord à compression
de câble (voir le tableau 1 pour le guide des dimensions)
• Clé pour raccord à compression de câble
(voir le tableau 1 pour le guide des dimensions)
• Multimètre ou vérificateur de continuité
• Mégohmmètre 500 V c.c.
• Lunettes et gants de sécurité
• Pistolet à calfeutrer
• Tournevis à tête plate
• Foret de maçonnerie 3/16 po
(pour vis de scellement de 1/4 po)
• Perceuse
• Embout hexagonal (pour perceuse) pour installer les vis de
scellement
• Clé pour fil de connexion à l'intérieur du boîtier : 7/16 po
• Produit d'étanchéité instantané pour filets Loctite
MISE EN GARDE :
RISQUE POUR LA SANTÉ. Consultez votre
représentant nVent ou composez le
1-800-545-6258 pour obtenir les renseignements
des fiches signalétiques des matériaux d'isolation
et des colliers avec silicate de calcium.
567™
®
