nvent PYROTENAX 1850 Directives De Fonctionnement page 4

1
• À l'aide d'un mégohmmètre 500 V c.c., vérifiez la
résistance d'isolement (RI) du câble pour vous assurer
qu'il est exempt de masse et de court-circuit. Vérifiez la RI
entre le(s) conducteur(s) et la gaine, et entre chaque paire
de conducteurs. Voir l'annexe A pour la procédure de test
détaillée et les critères de test de résistance d'isolement.

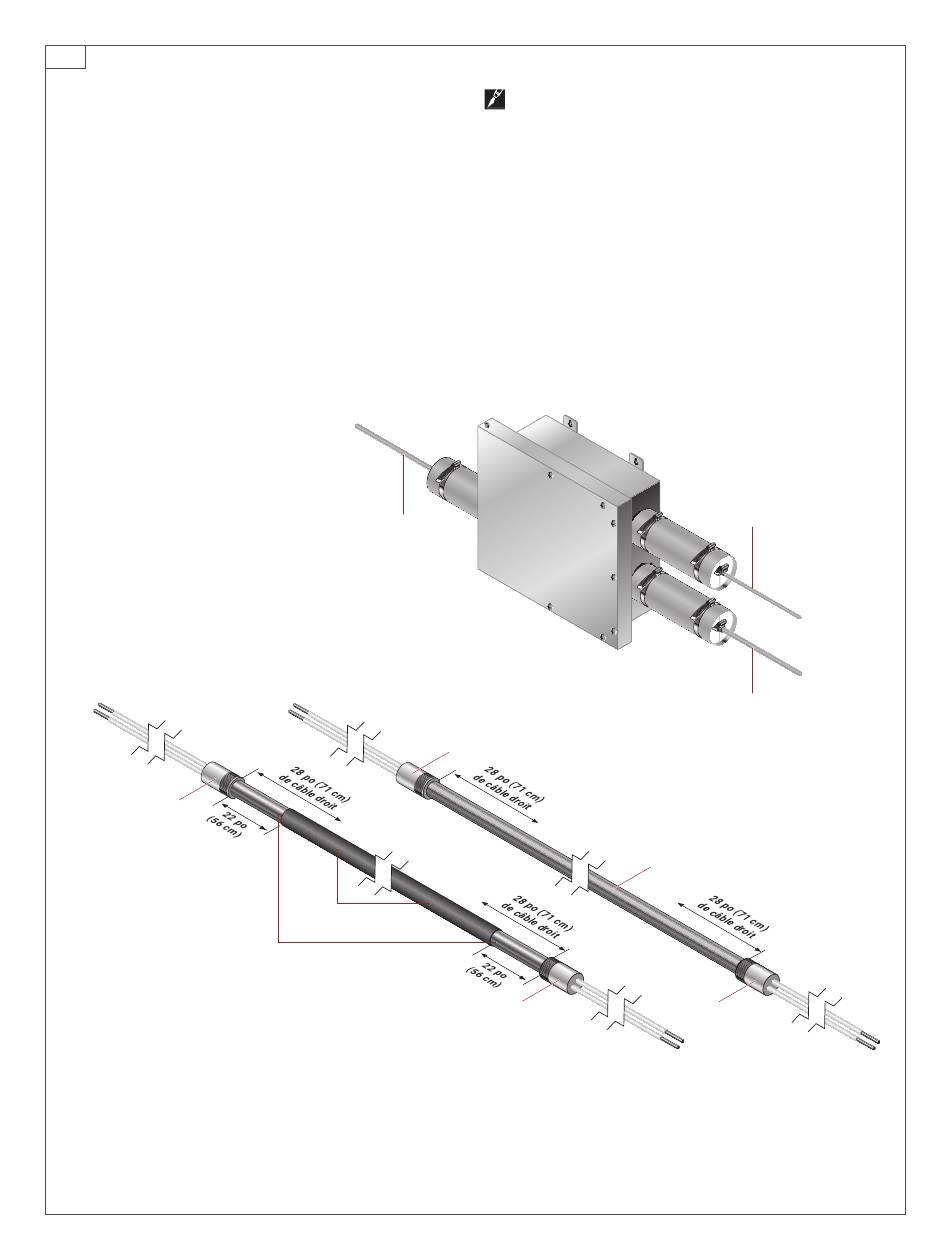

• Vérifiez que les deux extrémités du câble à isolation
minérale sont droites sur une longueur d'au moins
28 po (71 cm) à l'arrière du pot. Si le câble est muni d'une
gaine en polymère, retirez également 22 po (56 cm) de la
gaisssne à chaque extrémité, en commençant à l'arrière
des pots.
Câble à isolation
minérale gainé
Pot
Câble à isolation
minérale nu
Remarque : Pour plus de clarté, les
presse-étoupes ne sont pas illustrés
ci-dessus.
|
4 nVent.com
Câble
principal
Câble à isolation
minérale nu
Pot
Gaine en
polymère
Remarque (câble à gainage seulement) : Une fois le
montage de l'épissure résistante au feu terminé, environ
4 po (10 cm) de câble nu sont exposés de chaque côté de
l'épissure. Consultez votre représentant nVent ou composez
le 1-800-545-6258 pour savoir comment protéger le câble
exposé.
Remarque : Assemblage
final du système illustrant
l'emplacement du câble
principal et du câble de
branchement
Câble à isolation
minérale nu
Pot
Câble de
branchement
Câble
principal
Pot
