1
Desserrez l'écrou de blocage du presse-étoupe jusqu'à ce
qu'il ne reste qu'un ou deux filets pour le garder en place
sur le presse-étoupe.
2
Appliquez un cordon à 360° de produit d'étanchéité pour
filets Loctite 567 sur les filets NPT du presse-étoupe en
prenant soin d'éviter les deux premiers filets. Introduisez
le presse-étoupe dans l'entrée filetée du boîtier interne
(serrez à la main).
Remarque : En introduisant le presse-étoupe dans l'entrée filetée
du boîtier, assurez-vous de ne pas serrer l'écrou de blocage.
AVERTISSEMENT : N'appliquez pas de produit d'étanchéité
sur les filets de l'écrou de blocage du presse-étoupe.
Appliquez-en uniquement sur les filets NPT du presse-étoupe.
3
Tirez suffisamment sur le câble pour être en mesure d'insérer
les conducteurs qui viennent d'être dénudés dans les bornes
du fusible.
4
Poussez sur le câble tout en insérant les fils dans les bornes.
5
Raccordez les conducteurs dans les bornes du fusible et
serrez les bornes selon le couple indiqué au tableau 2 de la
page 8.
6
Raccordez le fil de masse (le cas échéant) à la barre de
bornes de mise à la terre et serrez-le selon le couple indiqué
au tableau 2 de la page 8.
|
10 nVent.com

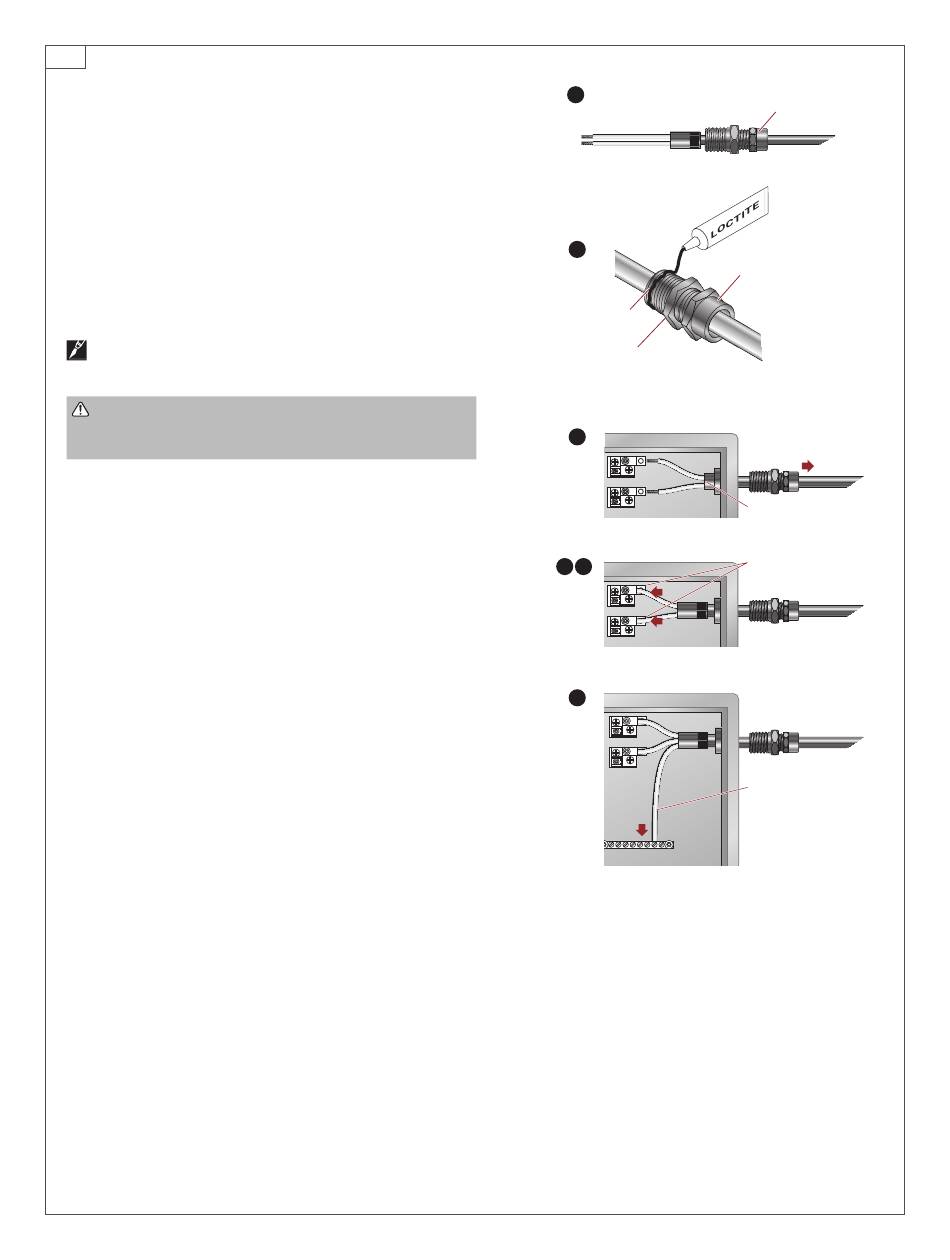

1
2
Ne pas mettre
de produit sur
les deux
premiers filets
Corps de
presse-étoupe
3
F1
F2
4 5
F1
F2
6
F1
F2
Desserrez l'écrou
de blocage du
presse-étoupe
Écrou de
blocage
Tirez sur le câble
Raccordez aux bornes du
fusible (serrez selon les
valeurs du tableau 2)
Raccordez le fil de
masse à la barre de
borne de masse (serrez
selon les valeurs du
tableau 2)
