11

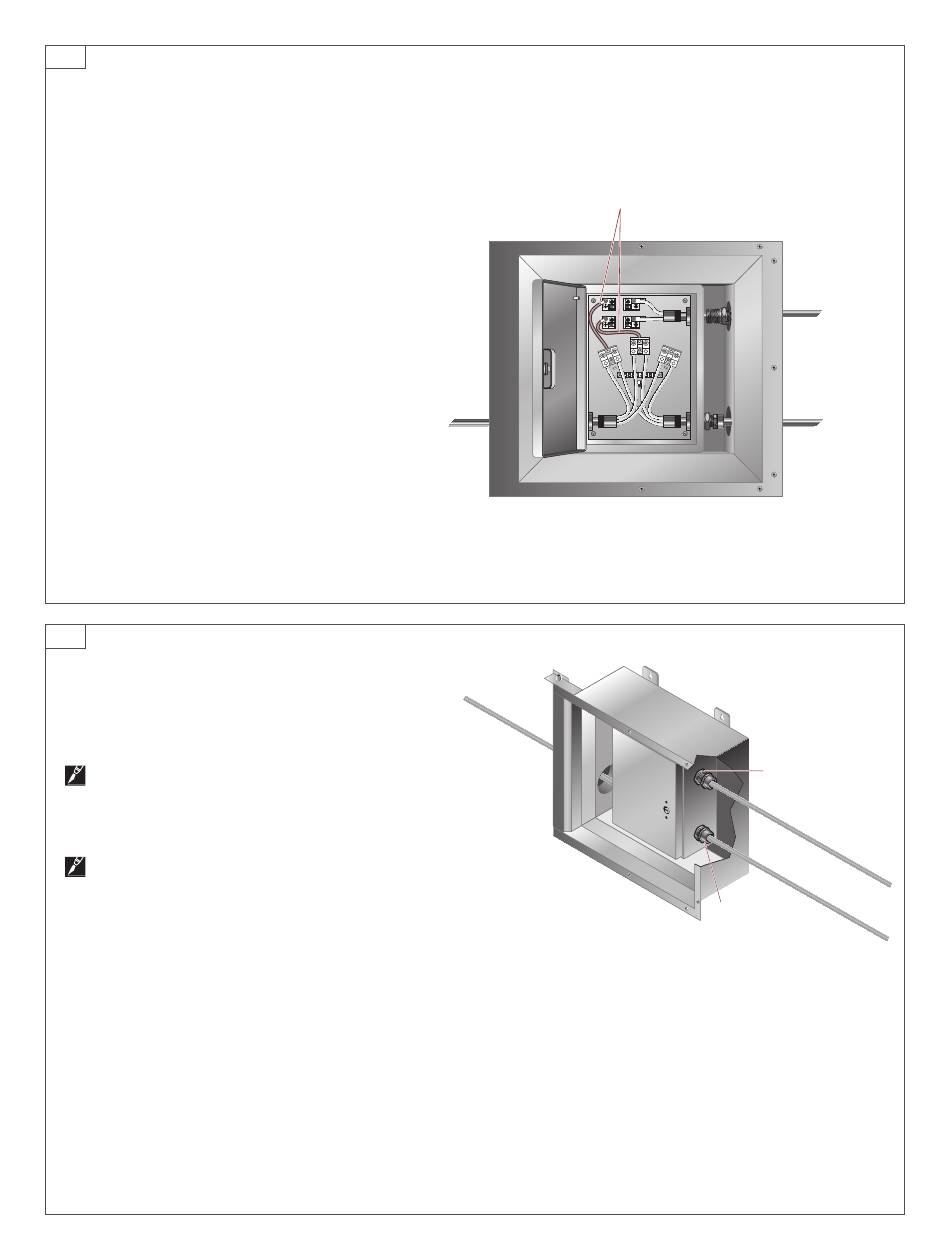

• Coupez le(s) fil(s) 10 AWG du fusible de la dérivation
à la longueur désirée et branchez-le(s) aux bornes
principales choisies. Serrez au couple de 35 lb-po
(en fonction du tableau 2 de la page 8).
12
• À l'aide de la clé, serrez les trois presse-étoupes sur le
boîtier interne.
• Finalement, à l'aide d'une clé dynamométrique, serrez les
trois écrous de blocage des presse-étoupes au couple
recommandé sur l'étiquette de couple fournie (25 lb-pi).
Remarque : Le corps du presse-étoupe et l'écrou de
blocage doivent être serrés au bon couple pour respecter
les exigences d'étanchéité souhaitées et conserver la cote
NEMA 4X du boîtier.
Remarque : Il est également essentiel de maintenir la
continuité de la mise à la terre entre les gaines de câble
à isolation minérale et le boîtier interne. En cas de doute,
vérifiez la continuité à l'aide d'un multimètre ou d'un
ohmmètre. Resserrez le conducteur du presse-étoupe
(corps) sur le boîtier interne, au besoin.
• Insérez les fusibles voulus, si ce n'est pas déjà fait
(voir le tableau 3 à la page 8).
• Fermez la porte du boîtier interne.
Fils 10 AWG du fusible
de la dérivation
F1
F2
T2
MASSE
Serrez avec la clé le
corps du presse-étoupe
sur le boîtier
À l'aide d'une clé
dynamométrique,
serrez les écrous de
blocage au couple
spécifié
|
