nvent PYROTENAX 1850 Directives De Fonctionnement page 5

2

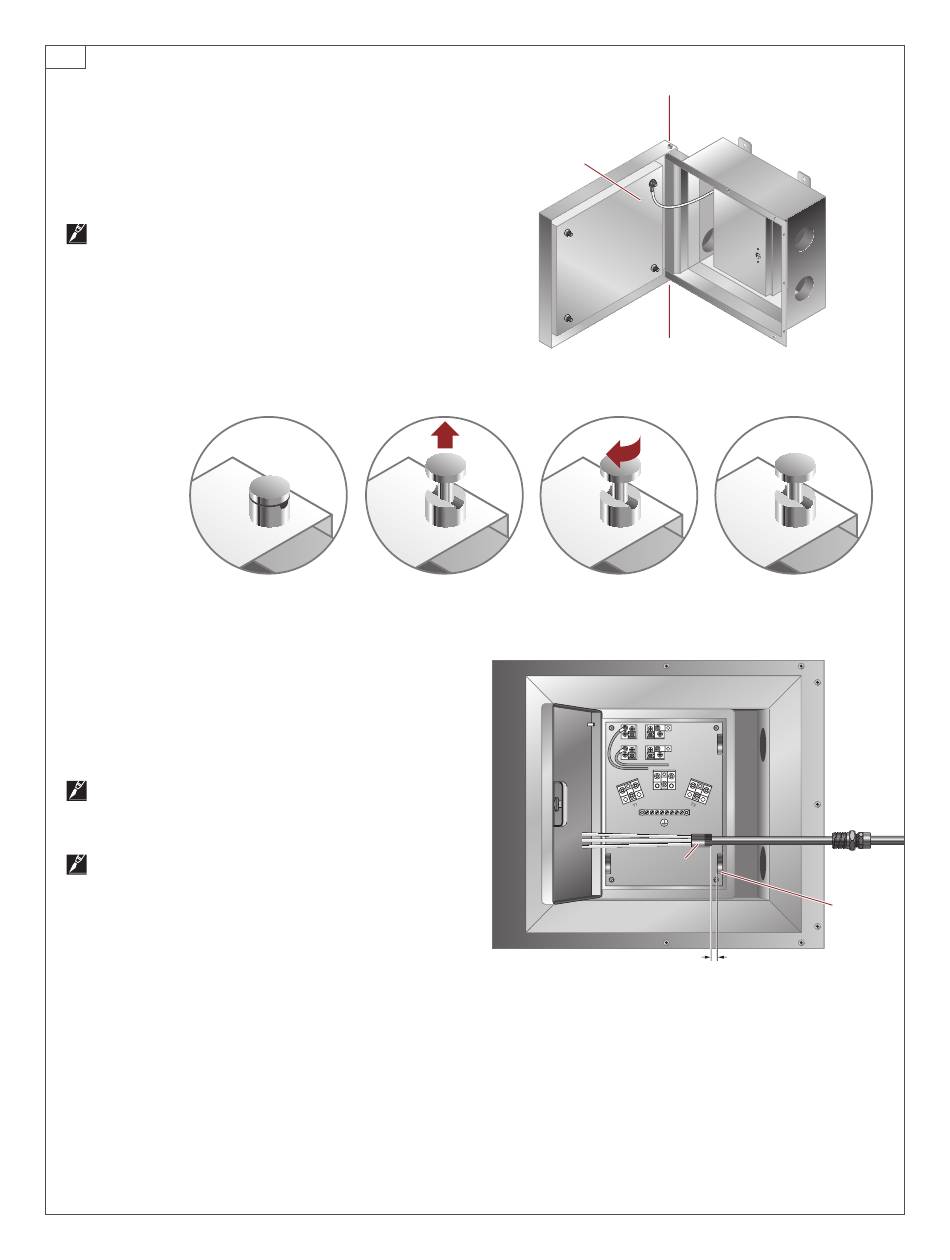

• Ouvrez le boîtier externe et assurez-vous que le fil de
connexion n'est pas attaché à la porte. Au besoin,
retirez-le à l'aide d'une clé 7/16 po.
• En maintenant la porte du boîtier externe ouverte de
moitié, comme illustré, enlevez la porte en tirant sur les
axes de charnière amovibles. Faites tourner l'axe pour le
bloquer en position ouverte.
Important : Manipulez la porte avec soin en vous
assurant de ne pas l'échapper, car l'isolant au silicate de
calcium pourrait se fissurer ou se rompre.
• Trouvez l'emplacement du boîtier près de l'extrémité
terminée du câble existant de façon à laisser assez de
jeu au câble pour l'insérer dans le boîtier. Le câble doit
être assez long pour que l'arrière du pot puisse reposer
à environ 1/4 po (6 mm) de l'entrée filetée du boîtier
interne.
Remarque : S'il s'agit du premier boîtier, trouvez son
emplacement de façon à prolonger le câble du boîtier
jusqu'à la pièce résistante au feu.
Remarque : N'insérez pas le câble ou la terminaison
dans le boîtier à ce stade, car celui-ci doit d'abord être
fixé. L'illustration sert de référence seulement pour
montrer la disposition du câble installé à l'intérieur
du boîtier.
Axe de
charnière
amovible
Axe de charnière
amovible
Fil de connexion
Axe de
charnière
amovible
90°
T2
MASSE
Pot
(Le câble est illustré
à l'avant-plan du
boîtier en guise
d'exemple)
F1
F2
Entrée NPT
du câble
1/4 po
(6 mm)
