Trousse de raccordement quickterm

Publicité

8

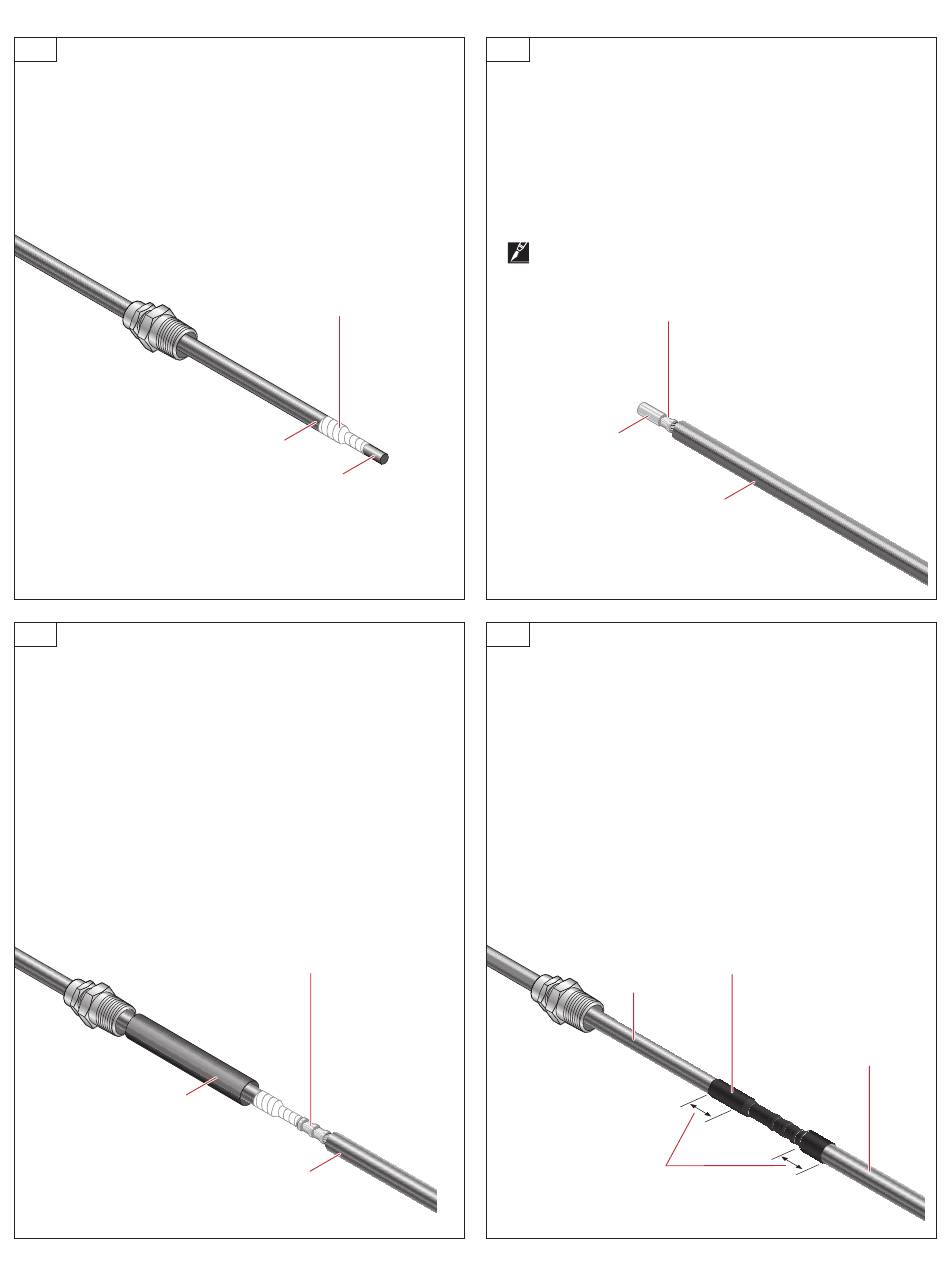

• Une fois le ruban d'étanchéité achevé à ce point, l'extrémité
du câble à isolant minéral doit apparaître comme illustré.
Câble à isolant minéral
avec gaine en cuivre
10
• Placez les gaines thermorétractables à doublure adhésive
(livrées avec la trousse de raccordement) sur le câble à
isolant minéral.
• Insérez le conducteur monobrin à isolant minéral dans l'autre
extrémité du connecteur de compression.
• Sertissez le connecteur sur le conducteur monobrin en
utilisant le nombre requis de sertissages et un outil de
sertissage homologué (voir le tableau de la page 3 pour
plus de détails). Lorsque plusieurs sertissages sont requis,
effectuez le sertissage extérieur en premier et travaillez
vers le milieu du connecteur. Le scellement du conducteur
monobrin vers le conducteur multibrins devrait apparaître
comme illustré.
Gaine
thermorétractable
Queue de conducteur
Ruban
d'étanchéité
autosoudable
Conducteur monobrin
Sertissez le conducteur
monobrin en utilisant
le nombre requis de
sertissages et la pince
à sertir requise
(voir tableau).
multibrins
9
• Dénudez juste assez d'isolation de la queue du conducteur
multibrins de 90 °C, 600 V, pour la monter sur la butée
centrale dans le connecteur de compression.
• Sertissez le connecteur sur la queue du conducteur
multibrins en utilisant le nombre requis de sertissages et un
outil de sertissage homologué (voir le tableau de la page 3
pour plus de détails). Lorsque plusieurs sertissages sont
requis, effectuez le sertissage extérieur en premier et
travaillez vers le milieu du connecteur.
Important : Voir le tableau de la page 3 pour connaître
les outils de sertissage homologués pour l'utilisation avec
les connecteurs à compression QuickTerm.
Connecteur de
compression
(fourni en trousse)
Queue de conducteur en
cuivre multibrins
(fournie par l'installateur)
11
• Avant de sceller l'ensemble du joint au moyen de la gaine
thermorétractable, éliminez tous les bords tranchants du
connecteur de compression au moyen d'une lime plate.
• Placez la gaine thermorétractable sur le joint pour qu'elle
recouvre complètement le ruban d'étanchéité et le
connecteur de compression et chevauche la gaine du câble
à isolant minéral et l'isolation de la queue du conducteur
multibrins d'au moins 1,3 cm (1/2 po).
• Rétrécissez l'ensemble en place au moyen d'un pistolet
thermique ou d'un chalumeau au propane en faisant
attention de ne pas endommager la gaine thermorétractable.
Lorsque vous utilisez un chalumeau au propane, prenez
garde à ne pas brûler les gaines thermorétractables.
Câble à
isolant
minéral
Gaine de chevauchement en
cuivre et gaine de câble de
1,3 cm (1/2 po) au minimum
Sertissez la queue de conducteur
multibrins en utilisant le nombre
requis de sertissages et la pince
à sertir requise (voir tableau)
Gaine thermorétractable sur
gaine de câble à isolant minéral,
ruban d'étanchéité, connecteur
de compression et queue de
conducteur multibrins
Queue de
conducteur
multibrins
isolé
nVent.com | 5
