12

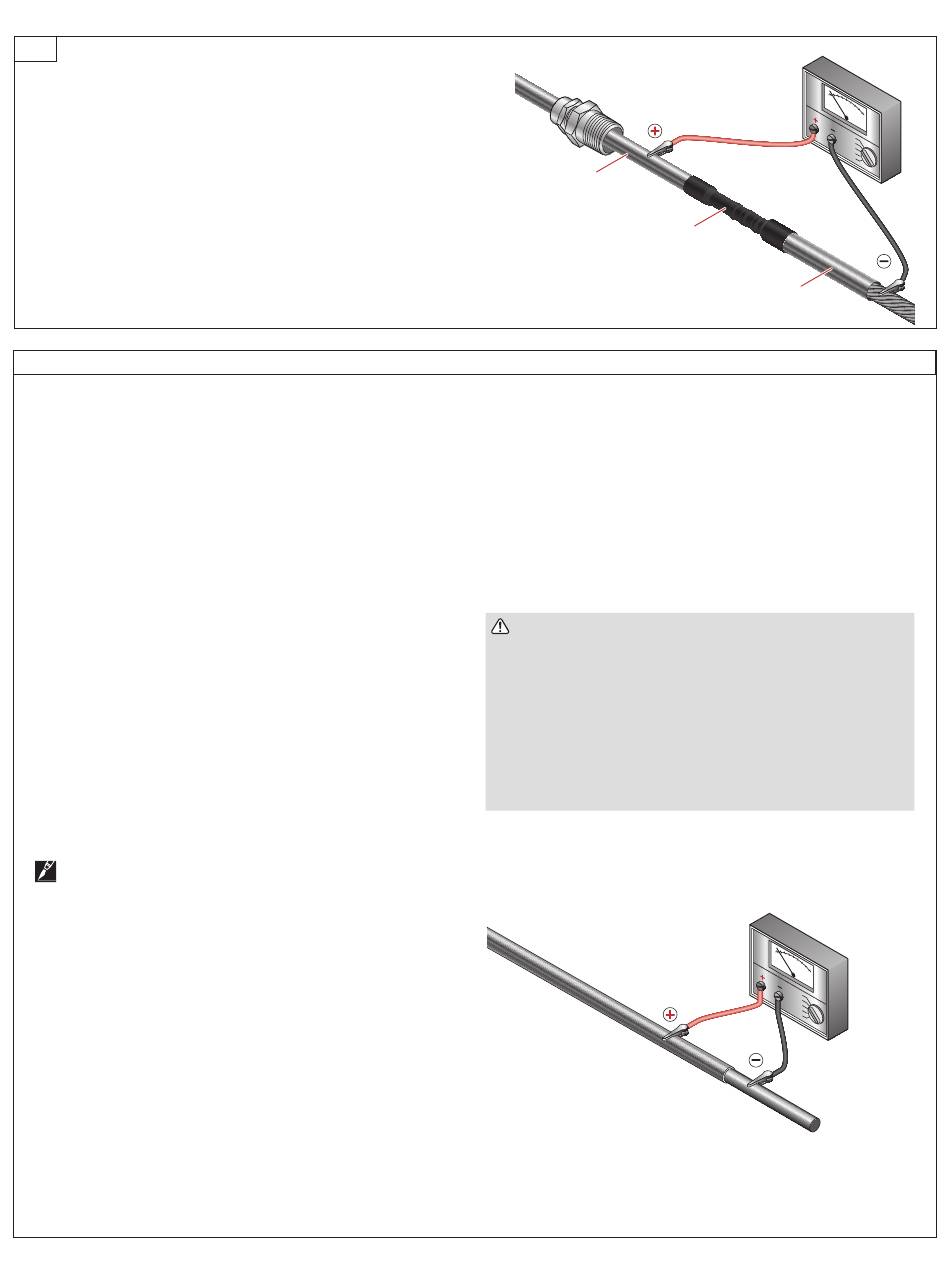

• Vérifiez une fois de plus la résistance de l'isolation de la
queue du conducteur multibrins vers la gaine du câble
à isolant minéral, pour vous assurer que le câble a été
correctement scellé et que la résistance de l'isolation est
satisfaisante. Si la résistance de l'isolation ne répond pas
aux valeurs fournies à la rubrique Critères de test de l'annexe
A, vous devez retirer la terminaison de l'extrémité et la refaire
après avoir effectué la procédure de séchage décrite dans
l'annexe C.
Annexe A : Test de résistance de l'isolation (RI)
Équipement de test
Mégohmmètre de 500 V c.c.
Tests de résistance de l'isolation
Le test de résistance de l'isolation s'effectue au moyen d'un
mégohmmètre et permet de tester l'intégrité du câble entre le
conducteur et la gaine de cuivre.
Critères de test
À la réception :
• Vérifiez le câble sur le tambour. Notez que les extrémités
peuvent être prêtes à prendre en charge les relevés de
résistance de l'isolation (RI). Quelles que soient les conditions,
les relevés de résistance de l'isolation ne doivent pas être
inférieurs à 200 MΩ.
Après l'installation de la trousse de raccordement :
• Dans un environnement chaud et sec, les relevés devraient être
de 200 MΩ ou plus.
• Dans un environnement en plein air ou à l'intérieur dans un
environnement mouillé ou humide, les relevés de résistance de
l'isolation devraient tous être supérieurs à 100 MΩ.
• Les câbles similaires exposés aux conditions similaires
devraient tous présenter des relevés de résistance de l'isolation
dans la même plage générale. Lorsque les relevés présentent
une grande différence dans les lectures, les relevés élevés sont
acceptables; les relevés faibles (inférieurs à 100 MΩ) doivent
être vérifiés comme décrit ci-dessous.
Remarque : Sous certaines conditions d'installation, il
peut ne pas être possible d'obtenir des relevés de résistance
de l'isolation supérieurs à 100 MΩ. Si les relevés de
résistance de l'isolation se trouvent entre 25 MΩ et 100 MΩ,
attendez 24 heures puis vérifiez de nouveau la résistance
de l'isolation en utilisant le même équipement. Si le relevé
de résistance de l'isolation n'a pas diminué, la terminaison
est correcte - un relevé de résistance de l'isolation faible
et constant peut résulter de l'humidité emprisonnée dans
le câble lors d'un scellement approprié; cette humidité
n'augmente pas. Si le relevé de la résistance de l'isolation a
diminué, le câble doit de nouveau être terminé – un relevé de
résistance de l'isolation faible peut résulter d'une étanchéité
mal effectuée qui permet la pénétration de l'humidité et
nécessite de recommencer la terminaison.
Si le relevé de résistance de l'isolation est inférieure à 25 MΩ,
vous devez de nouveau terminer le câble après la procédure
de séchage décrite dans l'annexe C.
6 | nVent.com
Câble à isolant
minéral
Gaine
thermorétractable
Procédure de test
1. Réglez la tension d'essai du mégohmmètre sur 0 V c.c. ou à la
position d'arrêt.
2. Branchez le fil positif (+) (terre) à la gaine de câble.
3. Branchez le fil négatif (-) (en ligne) au conducteur.
4. Allumez le mégohmmètre et réglez la tension sur 500 V c.c.;
appliquez la tension pendant une minute. L'aiguille doit arrêter
de bouger. Une déviation rapide indique un court-circuit.
Prenez note de la valeur de la résistance de l'isolation. Elle doit
correspondre aux valeurs indiquées dans la rubrique Critères de
test.
5. Désactivez le mégohmmètre.
AVERTISSEMENT : Risque d'électrocution. Le câble à
isolant minéral peut stocker une grande charge électrique
après le test de résistance de l'isolation. Pour éviter les
blessures causées par l'électrocution, déchargez
entièrement le câble avant de déconnecter le
mégohmmètre. Plusieurs ohmmètres se déchargent
automatiquement. Toutefois, il peut être nécessaire de
court-circuiter des fils du câble. Communiquez avec votre
superviseur ou le fabricant de l'instrument pour vérifier la
pratique la plus sûre.
6. Les test est terminé. Si le mégohmmètre n'est pas de type
auto-décharge, déchargez la connexion de phase à la masse
au moyen d'une tige de mise à la terre. Débranchez le
mégohmmètre.
5 0
1 0
0
0 0
1 5
0 0
2 0
0 0
2 5
0 0
Queue de fil
multibrins
5 0 0
1 0 0
0
1 5 0
0
2 0 0
0
2 5 0
0
