Trousse de raccordement quickterm

Publicité

6

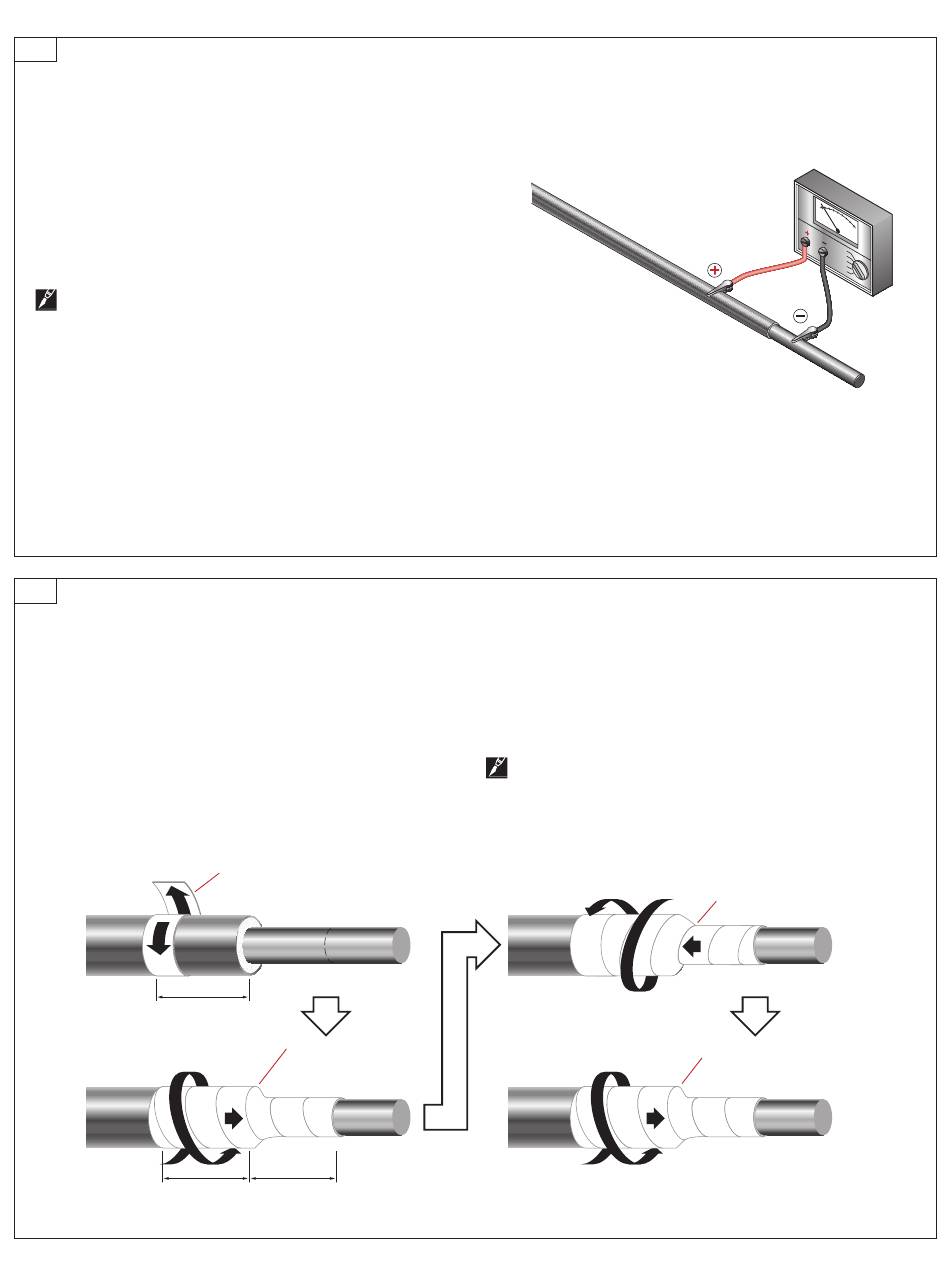

• Au moyen d'un mégohmmètre de 500 V c.c., vérifiez la
résistance de l'isolation (RI) du câble entre le conducteur
et la gaine pour vous assurer qu'il ne comporte pas de
masse ni de court-circuit. L'autre extrémité du câble ne
doit pas non plus comporter de masse ou de court-circuit,
et doit être scellée. Consultez l'annexe A pour obtenir les
procédure de test et les critères de test de résistance de
l'isolation. Lorsque les relevés de résistance de l'isolation
sont satisfaisants, effectuez immédiatement l'étape 7 pour
sceller l'extrémité du câble à isolant minéral. Si vous perdez
du temps, la résistance de l'isolation chutera et vous devrez
tester de nouveau le câble avant de sceller l'extrémité.
Remarque : Si vous n'avez terminé aucune extrémité
de câble et que les relevés de résistance de l'isolation sont
faibles, séchez les deux extrémités suivant la procédure
décrite dans l'annexe C ou coupez l'extrémité présentant
un court-circuit et testez de nouveau. Appliquez un produit
d'étanchéité temporaire résistant à l'humidité, tel que de la
colle ou une gaine thermorétractable recouverte d'adhésif
à l'extrémité opposée du câble pour empêcher l'absorption
de l'humidité.
7
• Appliquez un ruban d'étanchéité au câble à isolant minéral
et assurez-vous d'appliquer le ruban le long de la gaine et
du conducteur monobrin, comme illustré. Étirez le ruban
d'étanchéité sur environ 3 fois leur longueur (ou environ la
moitié de la largeur initiale), tout juste sous le point de rupture.
• En commençant sur la gaine du câble et en effectuant des
demi-tours rembobinez le ruban tendu en l'enroulant de 3,8 cm
à 4,5 cm (1-1/2 à 1-3/4 po) le long de la gaine de câble et de 3,8
cm à 4,5 cm (1-1/2 à 1-3/4 po) le long du conducteur monobrin.
• En procédant dans le sens inverse, enroulez le ruban le long du
conducteur sur 3,8 cm à 4,5 cm (1-1/2 à 1-3/4 po) de gaine de
câble (sur le ruban que vous venez d'appliquer).
Gaine
3,8 cm à 4,5 cm
(1-1/2 à 1-3/4 po)
3,8 cm à 4,5 cm
(1-1/2 à 1-3/4 po)
4 | nVent.com
Appliquez le ruban d'étanchéité à partir d'ici et enroulez-le
d'avant en arrière trois fois comme illustré ci-dessous
Conducteur
Enroulez le ruban
d'étanchéité le long
de la gaine et du
conducteur...
3,8 cm à 4,5 cm
(1-1/2 à 1-3/4 po)
• Enfin, en changeant de nouveau le sens, enroulez le ruban
le long de la gaine sur 3,8 cm à 4,5 cm (1-1/2 à 1-3/4 po)
de conducteur (de nouveau, sur le ruban que vous venez
d'appliquer). Effectuez des demi-tours et étirez le ruban comme
décrit ci-dessus, tandis que vous enroulez le long de la gaine
et du conducteur. Découpez l'excédent de ruban. Le ruban se
soudera à lui-même dans un court laps de temps.
Important : Utilisez uniquement le ruban adhésive
autosoudable fourni par nVent pour sceller l'extrémité du
câble à isolant minéral.
5 0 0
1 0 0
0
1 5 0
0
2 0 0
0
2 5 0
0
...puis revenez le long du
conducteur et de la gaine...
...puis une fois de plus vers
l'arrière le long de la gaine
et du conducteur
