Annexe B : Dénudage du câble à isolant minéral à l'aide d'une pince coupante latérale

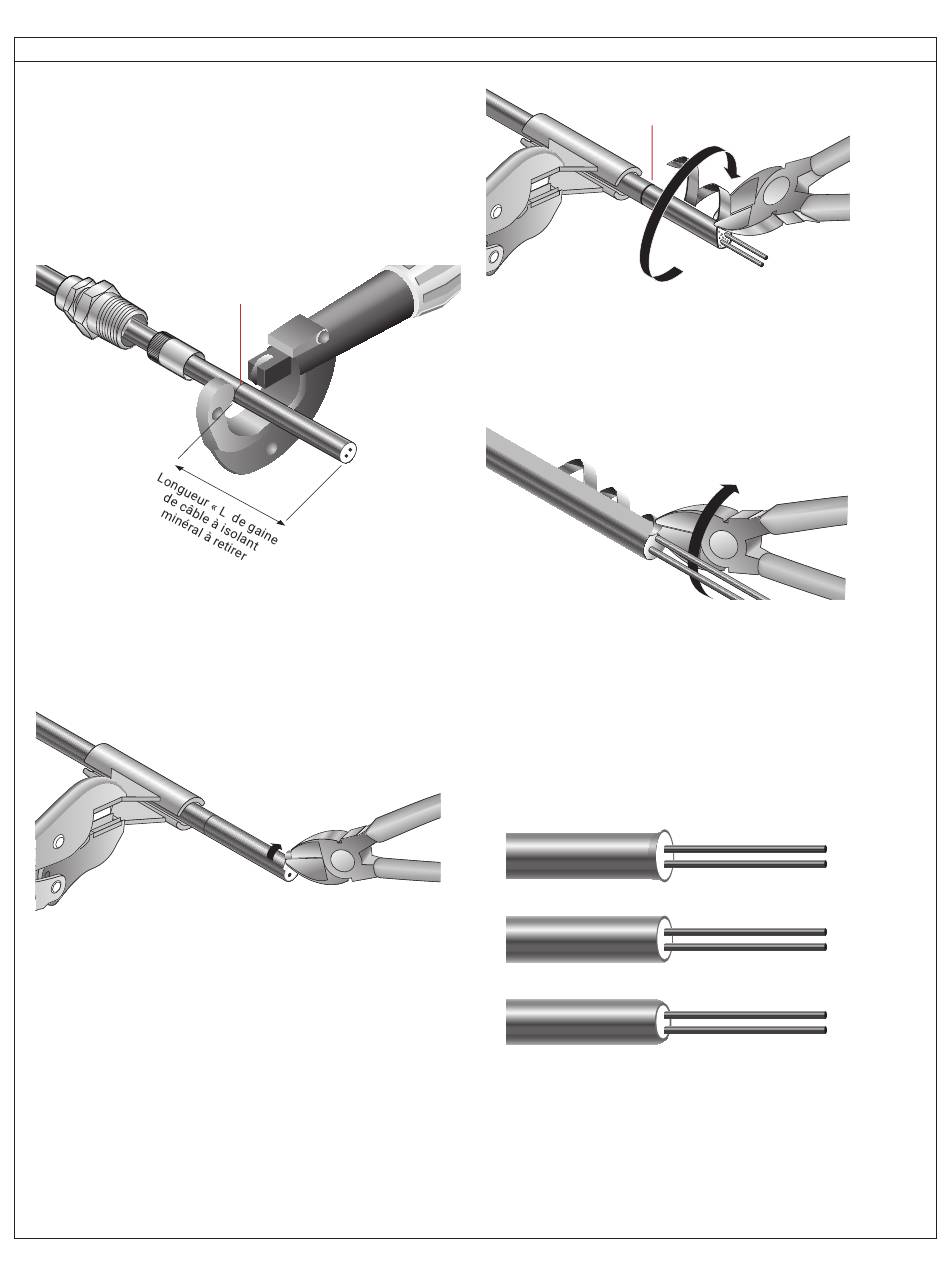

Utilisation d'une pince coupante diagonale
Mesurez, à partir de l'extrémité du câble, la longueur de la gaine
de câble à dénuder et marquez la gaine au moyen d'un stylo de
marquage. Utilisez une pince coupante pour gaines pour entailler
la zone située autour de la gaine, au niveau du repère. Cette
procédure décolle la gaine au niveau des entailles, fournissant
une extrémité lisse lorsque la gaine est dénudée. La profondeur
correcte de l'entaille est la moitié de l'épaisseur de la gaine.
Ne coupez pas complètement à travers la gaine de câble, sinon la
gaine se courbera vers l'intérieur vers le conducteur.
Repère
de gaine
Saisissez le câble au moyen de l'outil Handvise derrière l'entaille
effectuée sur la gaine. Saisissez le bord de la gaine entre les
mâchoires de la pince coupante latérale et tournez dans le sens
des aiguilles (tournez dans le sens inverse des aiguilles si vous
êtes gaucher), puis effectuez une nouvelle prise et tournez d'un
petit angle.
Continuez d'effectuer ce mouvement dans une série de
dénudages courts, en gardant la pince coupante à environ 45° de
la ligne du câble, et en retirant la gaine dans un mouvement en
spirale. Retirez l'isolation en poudre compacte pour exposer les
conducteurs.
Entaille
Continuez de retirer la gaine sur l'entaille de repérage. Lorsque
vous êtes sur le point de couper dans l'entaille, placez la pince
coupante latérale à angle droit avec le câble. Terminez en plaçant
le point de pince coupante latérale de façon parallèle au câble.
La gaine se décolle en révélant une coupe propre lorsque l'entaille
de repérage est atteint.
La gaine du câble est correctement dénudée avec la gaine
légèrement évasée vers l'extérieur, comme illustré dans la figure
(a).
À la figure (b), la gaine n'est ni évasée vers l'extérieur ni biseautée
vers l'intérieur, mais est acceptable.
Assurez-vous que la gaine n'est pas courbée ou biseauté vers
l'intérieur, comme illustré à la figure (c). Cela se produira si
l'entaille effectuée au moyen du coupe-gaine est trop profonde.
Dans ce cas, retirez encore 6 mm (1/4 po) de la gaine. Le câble
est maintenant prêt à être scellé.
(a)
(b)
(c)
Privilégié
Acceptable
Inacceptable
