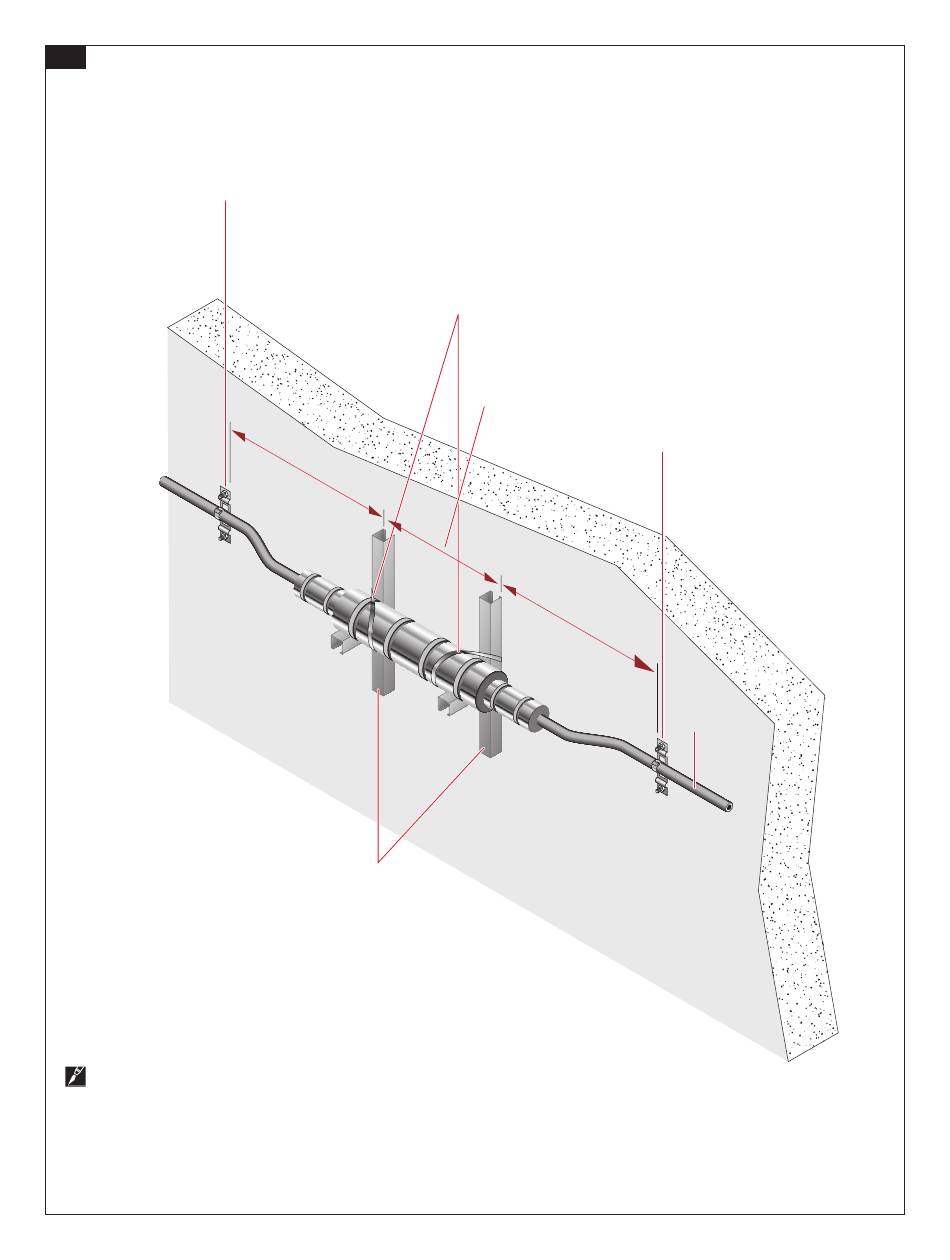

• L'illustration ci‑dessous montre une épissure standard à cote de
résistance au feu de deux heures complète et installée, avec son
système de support. Reportez‑vous au manuel d'installation du
câble à isolation minérale pour câblage commercial, H57864, pour
obtenir tous les détails sur l'installation du câble IM System 1850.
Mur en béton ou maçonné
Profilé en acier solide de 41 mm (1 5/8
po), 200 mm (8 po) de longueur, monté
(ou soudés) à 90° du profilé en acier fixé
Profilé vertical de 41 mm (1-5/8 po) en
acier solide, fixé à la surface à l'aide
d'éléments de fixation résistants au feu
Remarque (câble à gainage en polymère seulement) : Une fois
le montage de l'épissure résistant au feu terminé, environ 75 cm
(2-1/2 pi) de câble nu seront exposés de chaque côté de l'épissure.
Au besoin, consultez votre représentant nVent ou appelez le
800 545-6258 pour savoir comment protéger le câble exposé.
14 | nVent.com
Support de câble cuivre MI
(attaches ou cerclages en cuivre
et système de support) fixé à
une structure résistant au feu à
l'aide d'attaches approuvées
Max 1 m
(39 po)
au mur
approuvés
Cerclage en acier
inoxydable autour du
profilé qui maintient
l'épissure en place
Espacement
compris entre
410 et 460 mm
(1 et 16/18 po)
au centre
Max 1 m
(39 po)
Installé sur place
Épissure résistante au feu
(FIFRS)
Support de câble à isolation
minérale
(attaches ou cerclages en cuivre
et système de support) fixé à
une structure résistant au feu à
l'aide d'attaches approuvées
Câble à
isolation
minérale
