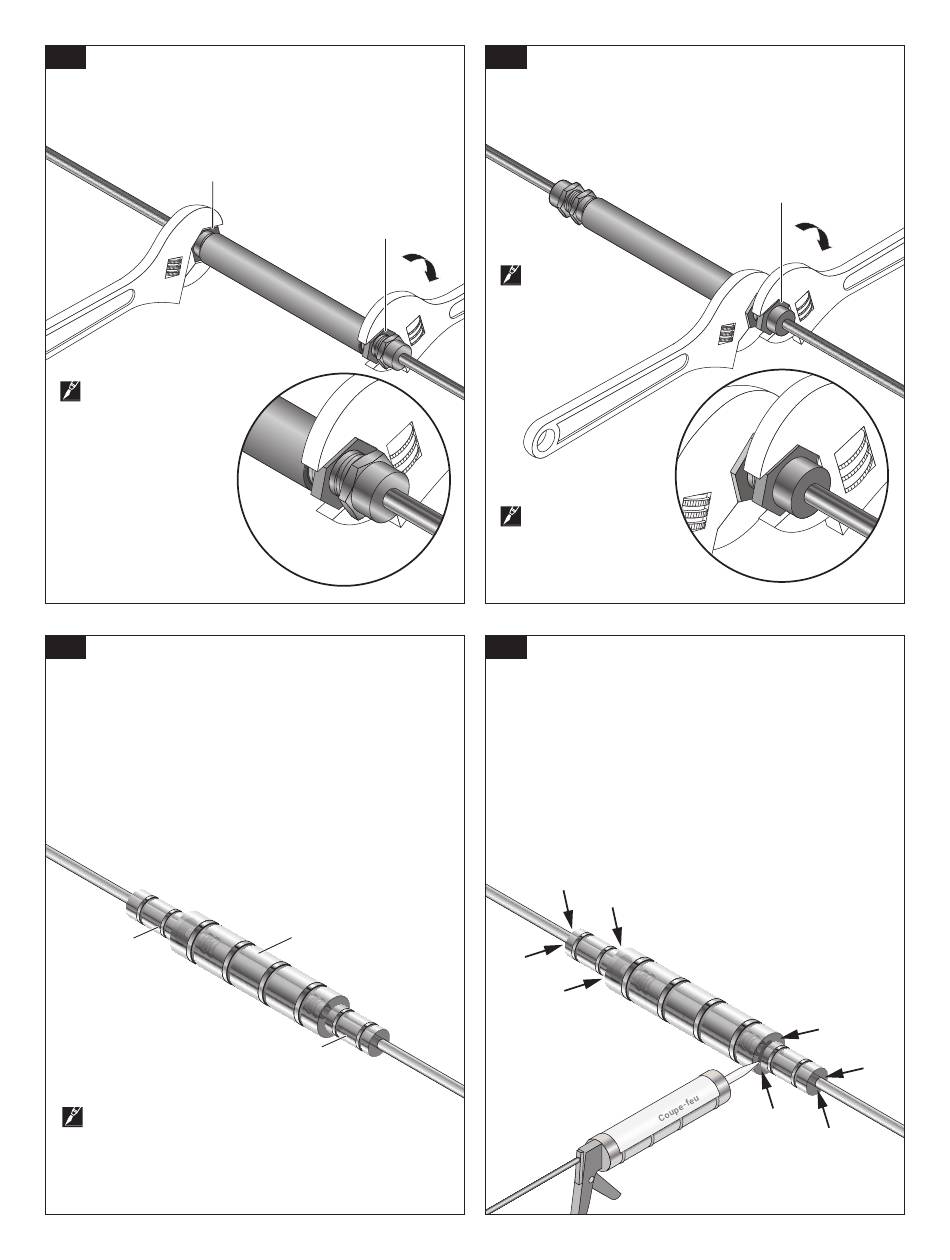

• À l'aide d'une clé, serrer les deux connecteurs de presse‑étoupe,
un à la fois, dans le corps en cuivre. Utilisez une seconde clé pour
maintenir le connecteur à presse‑étoupe sur l'extrémité opposée
tout en serrant le premier connecteur à presse‑étoupe.
Maintenez l'écrou
du connecteur à
presse-étoupe opposé
Remarque : Une fois
les deux connecteurs à
presse-étoupe serrés,
recentrez l'ensemble de
tube/connecteur à presse-
étoupe sur l'épissure, en
utilisant les deux repères
« M » placés sur le câble à
l'étape précédente comme
référence.
32
• Installez le manchon cylindrique de façon à ce qu'il soit centré
sur l'épissure. Insérez les manchons du câble dans les extrémités
ouvertes du manchon du tube jusqu'à ce qu'ils s'arrêtent. Aucun
espace ne doit exister entre les extrémités du manchon du tube
et la section plus épaisse des manchons du câble. S'il existe un
espace, ajustez la position du manchon du tube (re‑centrer) de
sorte à faire disparaître l'espace en question.
Gaine
de câble
Remarque : Ne centrez pas le manchon
du tube sur le tube à épissure, ce qui laissait
un espace dégrade le classement au feu de
l'épissure.
Serrez l'écrou
du connecteur
à presse-étoupe
Manchon
de tube
Gaine
de câble
31
• Serrez l'écrou de compression sur les deux connecteurs de
presse‑étoupe conformément aux recommandations sur
l'étiquette de couple fournie (25 pi‑lb). Le joint est à présent
achevé.
Remarque : Assurez-
vous que l'ensemble
reste centré sur l'épissure
pendant le serrage
du premier écrou à
compression.
Remarque : Ne
serrez pas trop l'écrou
à compression, car cela
pourrait endommager le
connecteur à presse-étoupe.
33
• Une fois que le manchon du corps est centré, retirez les
manchons du câble. Appliquez un 1/2 po de cordon du mastic
coupe‑feu 3M sur le câble à l'intérieur du manchon du tube et
au manchon du câble à l'endroit où il entre dans le manchon du
tube. Appliquez du mastic coupe‑feu 3M pour remplir tous les
interstices visibles entre le manchon du tube et les manchons du
câble, et pour couvrir tous les matériaux Interam™ 3M (blancs).
Utilisez uniquement le mastic coupe‑feu 3M FD 150+ fourni avec
cette trousse d'épissure.
Le produit d'étanchéité est appliqué à une épaisseur humide
minimale de 1/8 po et peut être brossé ou truellé pour obtenir
l'épaisseur uniforme désirée.
Écrou à
compression
