nvent System 1850 PYROTENAX Instructions page 2

MATÉRIEL REQUIS
• Reportez‑vous au manuel d'installation des câbles à isolation minérale pour le câblage commercial, H57864, pour obtenir tous les détails sur
l'installation du câblage System1850 MI.
• Armature en acier pour chaque épissure finie. Plateau pour câbles ou support en trapèze espacés de 410 à 460 mm (16 à 18 po) au centre pour le
soutien. L'alternative peut être deux poutres unistrut de 8 po (200 m) en acier solide de 1‑5/8 po (41 mm) min de long montées (ou soudées) sur
des supports fixés sur un mur vertical à 90 ° et espacés de 16 à 18 po (410 à 460 mm) au centre. Reportez‑vous au manuel d'installation du câble
à isolation minérale pour le câblage commercial, H57864, pour obtenir tous les détails sur le soutien et la fixation de l'épissure résistante au feu
installée sur place.
• Le câble System 1850 doit être tiré à l'emplacement de l'épissure et sans torsion ou une gaine extérieure en polymère de 1,2 m (4 pi) de chaque côté
de l'épissure prévue avant le montage de l'épissure.

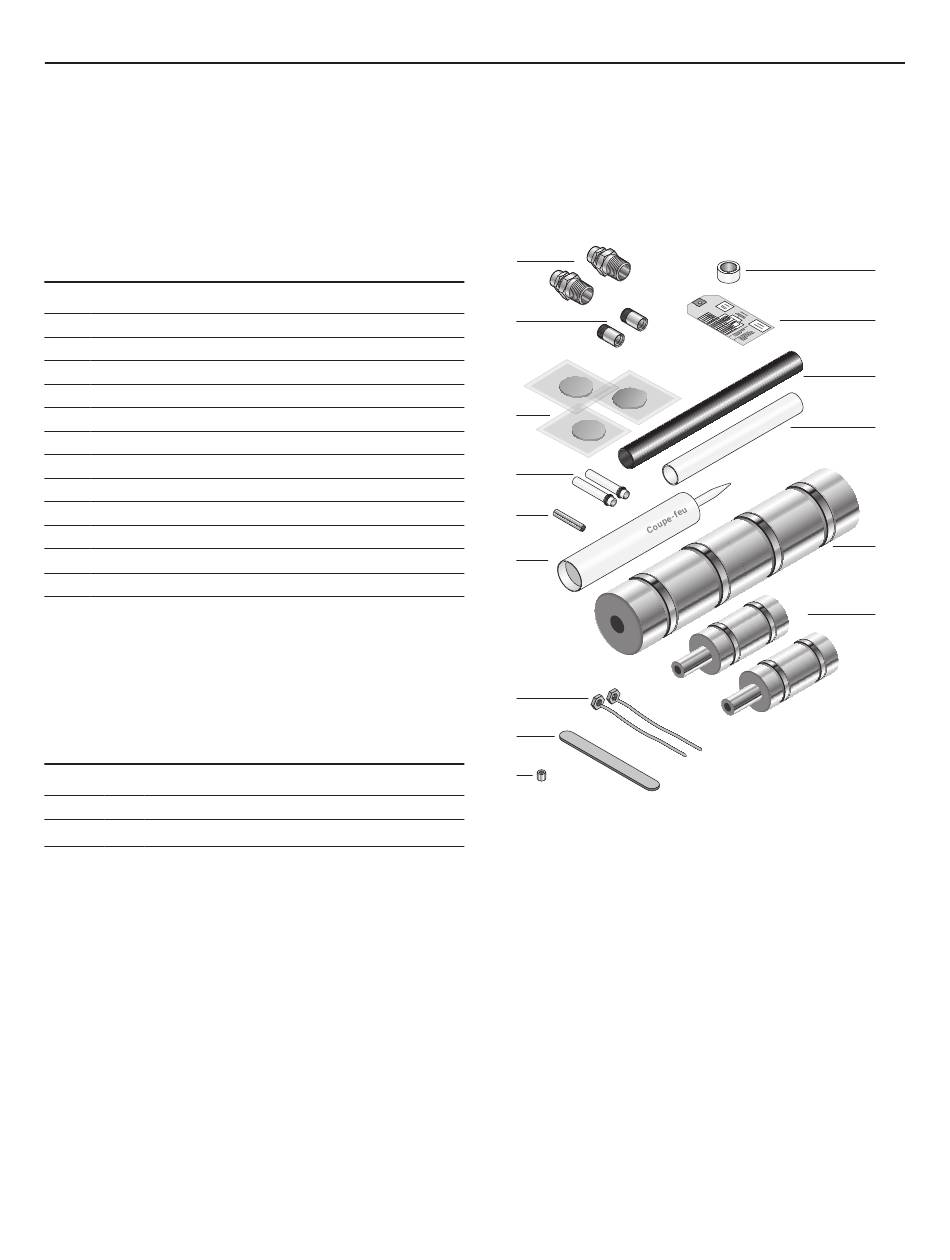

CONTENU DE LA TROUSSE TOUTES LES
CONFIGURATIONS
Article Qté Description
A 2 Presse‑étoupe en laiton
B 2 Pot en laiton à amorçage automatique
C * Composé d'étanchéité mastic
D 2 Ensemble de disque d'entretoise et gaine isolante
E * Connecteur(s) à sertir
F 1 Enduit d'étanchéité pare‑feu 3M™
G ** Ruban électrique en tissu de verre 3M 69
H 1 Étiquettes de couple
I 1 Cylindre en cuivre
J * Manchon(s) à sertir pour raccord(s) à haute température
K 1 Manchon de tube
L 2 Gaine de câble
* La quantité dépend du nombre de conducteurs
** Uniquement pour l'épissage à un conducteur, 2 AWG et plus grand
CONTENU SUPPLÉMENTAIRE DE LA TROUSSE POUR
CÂBLE TORSADÉ BLINDÉ
Article Qté Description
N 2 Ensemble de bague de fil de masse
O 1 Bâtonnet Popsicle
P 1 Bague en laiton
2 | nVent.com
A
B
C
D
E
F
N
O
P
G
H
I
J
K
L
