28

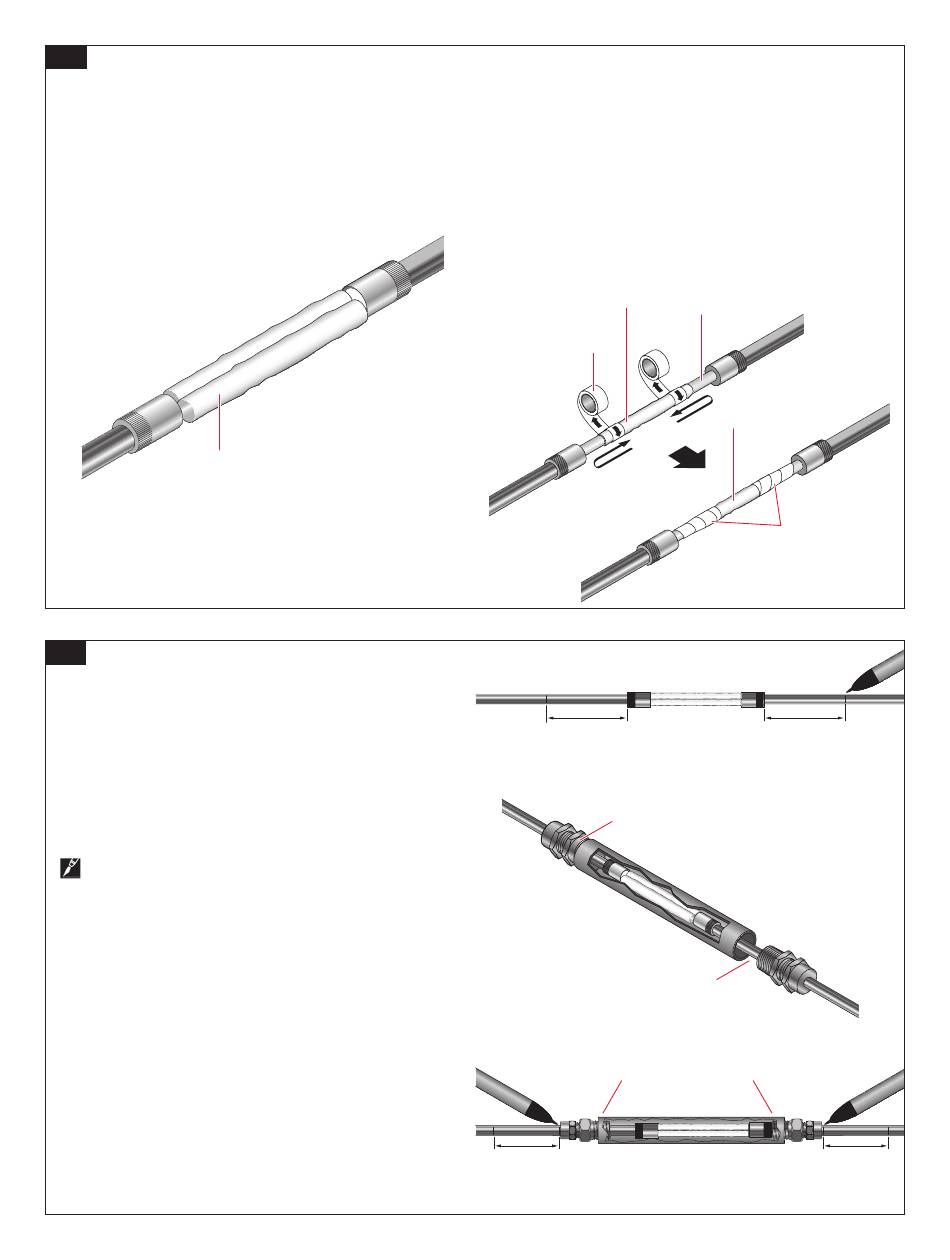

• Glissez les manchons de connecteurs à sertir à haute
température sur le connecteur à sertir de façon à ce qu'ils soient
centrés entre les pots, comme illustré ci‑dessous.
• Pour tous les câbles, à l'exception du conducteur simple de
calibre 2 AWG et plus, le manchon du connecteur couvrira toute
la longueur du conducteur (y compris le connecteur à sertir),
entre les pots.
29
• Marquez le câble à 150 mm (6 po) de l'arrière de l'un ou l'autre
pot comme illustré.
• Vissez un connecteur de presse‑étoupe à l'extrémité du barillet de
cuivre (serrage à la main seulement), puis faites glisser le barillet
sur l'épissure.
Important : Ne serrez pas l'écrou à compression à ce stade.
• Vissez l'autre connecteur de presse‑étoupe dans l'autre extrémité
du barillet, en serrant à la main seulement.
• Assurez‑vous que le barillet est centré sur l'épissure. Ceci peut
être accompli en centrant l'ensemble du tube/connecteur à
presse‑étoupe entre les deux repères placés précédemment à
cette étape (les longueurs « X » et « Y » doivent être égales).
• Placez des repères « M » supplémentaires sur la gaine du câble
directement derrière les connecteurs de presse‑étoupe. Ces
2 repères seront utilisés pour s'assurer que l'épissure reste
parfaitement centrée au cours des deux prochaines étapes.
12 | nVent.com
Manchons de connecteurs
à sertir à haute température
• Pour les câbles à conducteur unique de 2 AWG et plus, le
manchon de connecteur à sertir sera plus court que l'illustration
précédente et doit être maintenu en place à l'aide de ruban
de verre. Centrez le manchon du connecteur à sertir sur le
connecteur à sertir avant la pose du ruban. Chaque extrémité
du manchon du connecteur à sertir doit être fixé sur le manchon
isolant pour sceller les extrémités de manière à créer un
minimum de deux couches de ruban comme illustré.
• Utilisez des demi‑tours pour chaque tour.
Manchon de
Gaine
connecteur
isolante
à sertir
Ruban en
toile-verre
Remarque : Pour
épissurer
les câbles
monoconducteurs
de calibre 2 AWG
ou supérieur
150 mm (6 po)
1. Serrez à la main
2. Serrez
à la main
Serrez
Repère
à la main
« M »
X
Manchon
de connecteur
à sertir
Ruban en
toile-verre
(2 couches)
150 mm (6 po)
Serrez
Repère
à la main
« M »
Y
