nvent System 1850 PYROTENAX Instructions page 4

3
• Les instructions, étapes 3 à 26, s'appliquent au raccordement des
deux extrémités du câble. Achevez la terminaison sur un côté
avant de commencer l'autre.

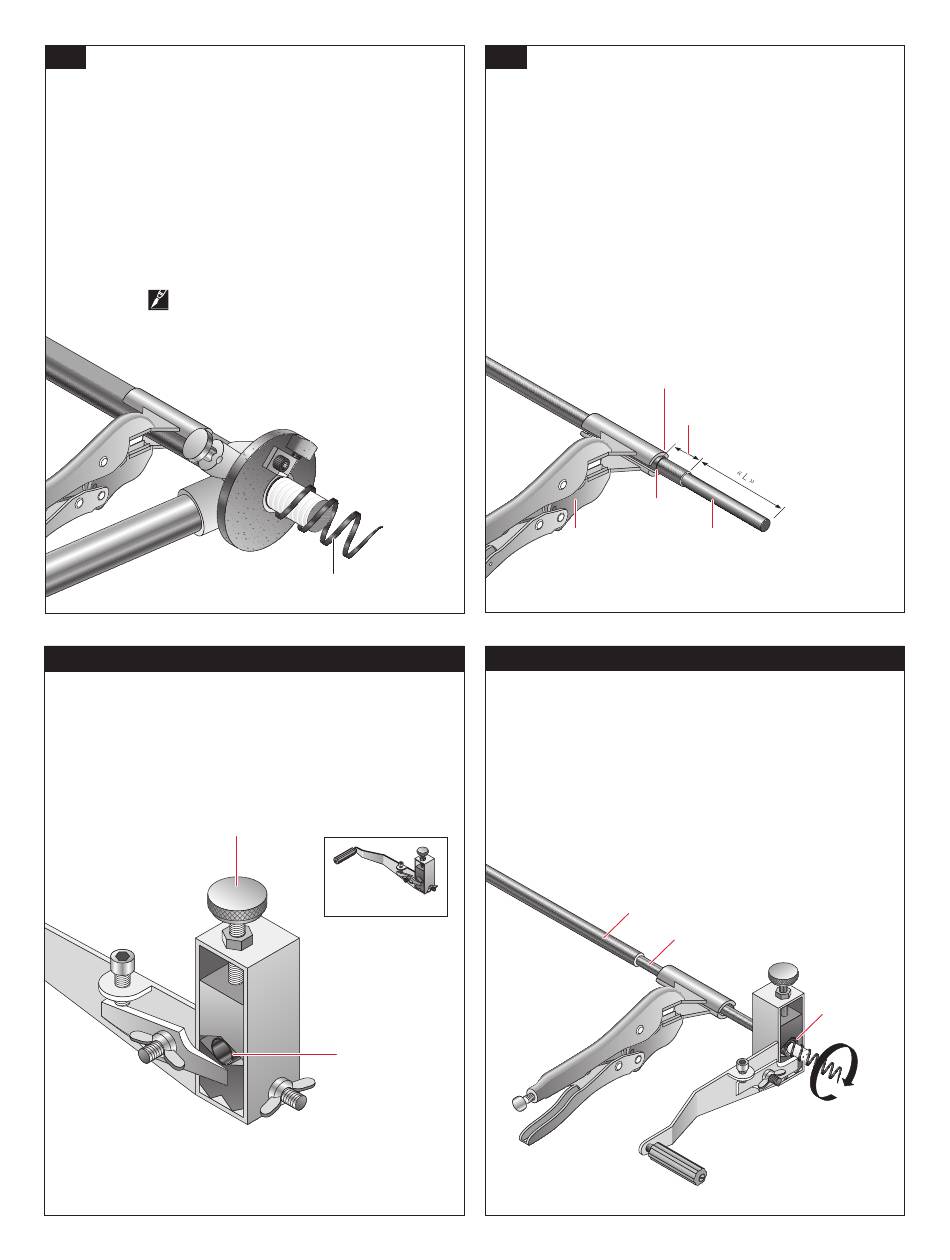

• Saisissez le câble avec l'étau.
• Au moyen de l'outil de dénudage de gaine (outil de dénudage type
cliquet illustré), commencez à dénuder la gaine de cuivre au niveau
du premier repère.
• Après avoir enlevé le premier 13 mm (1/2 po) de la gaine
extérieure, assurez‑vous que la lame n'a pas touché les
conducteurs internes ou la gaine intérieure du câble blindé à
paire torsadée. Réglez la profondeur de lame si nécessaire afin
d'éviter de rayer les conducteurs ou de couper la gaine intérieure.
Remarque : Si vous épissez un câble
blindé à paire torsadée, assurez-vous que la
lame ne coupe pas la gaine intérieure.
5 (pour câbles blindés à paire torsadée seulement)
• Insérez la bague en laiton fournie avec la trousse de
raccordement dans l'outil Sheathmaster, en s'assurant qu'elle est
alignée avec les blocs‑guides à l'extrémité de la lame de l'outil.
• Serrez le bloc‑guide pour bloquer la bague en place.
Serrez jusqu'en
bout de course
4 | nVent.com
Copeaux de cuivre
Outil Sheathmaster
Bague en laiton
de niveau avec
blocs de guidage
4
• Pour le dénudage final, saisissez le câble avec l'étau au deuxième
repère. Lorsque l'outil de dénudage touche le bord de l'outil
Handvise, il s'arrête et effectue une coupe nette sur la gaine du
câble, au niveau du premier repère. À ce stade, la bonne longueur
« L » du conducteur solide aura été exposée; en cas d'épissage
des câbles à paire torsadée blindés, la protection intérieure sera
exposée.
• Pour les câbles standard, passez à l'étape 8. Pour les câbles à
paire torsadée blindés, passez à l'étape 5.
Tenir la gaine du câble au
deuxième repère avec l'étau à main
Deuxième
repère
Étau à main
6 (pour câbles blindés à paire torsadée seulement)
Dénudez ensuite la protection intérieure pour recevoir l'écrou du fil
de drainage comme suit :
• Essuyez le blindage avec un linge propre et sec pour enlever la
poudre libre.
• Dénudez le blindage jusqu'à ce que le bord intérieur de la bague
entre en contact avec la gaine extérieure. Tout en dénudant le
bouclier, repositionnez le produit Handvise, le cas échéant, pour
empêcher le bouclier de se plier. Lorsque la bague entre en
contact avec la gaine extérieure, tournez le levier à 360 degrés
supplémentaires pour que la découpe se détache.
Gaine extérieure
2,5 cm (1 po) ou 3,8 cm (1-1/2 po)
en fonction de l'outil de dénudage
Conducteur
monobrin
Bouclier
Bague
en laiton
Tournez dans
le sens horaire.
