nvent System 1850 PYROTENAX Instructions page 7

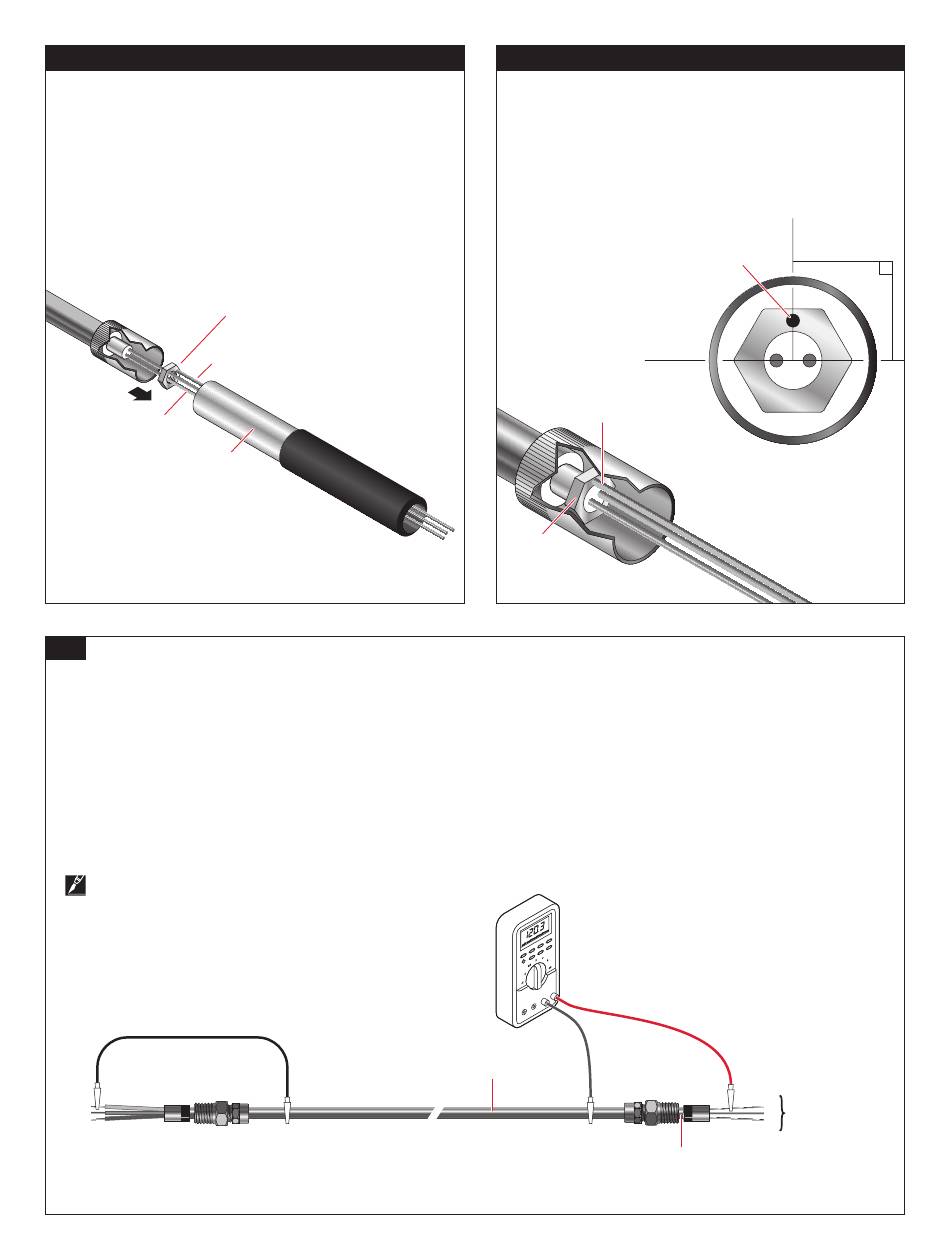

15 (pour câbles blindés à paire torsadée seulement)
Pour l'épissure des câbles à paire torsadée blindés, installez l'écrou
du fil de drainage sur le bouclier du câble à isolant minéral comme
suit :
• Insérez l'écrou du fil de masse dans la clé hexagonale de l'outil
pour fil de masse avec le fil de masse au centre de l'outil.
• Insérez les conducteurs à paire torsadée dans le trou de l'écrou et
au centre de l'outil pour fil de masse.
Insérez l'écrou du fil
de drainage
dans l'extrémité
de l'outil doté
d'un conducteur
à travers le
centre de l'outil
Fil de drainage
Insérez les
conducteurs
à paire torsadée
Fil de
à travers
drainage
le centre de
l'écrou et
de l'outil
17
• Si vous raccordez un câble conducteur simple ou la première
extrémité d'un câble multiconducteur, passez à l'étape 18. Si vous
raccordez la deuxième extrémité d'un câble multiconducteur, vous
devez d'abord tester la continuité de bout en bout des conducteurs
à l'aide d'un testeur de continuité ou d'un multimètre pour identifier
le conducteur correspondant aux deux extrémités.
• Marquez le conducteur correspondant aux deux extrémités pour
l'identifier. Une fois le raccordement terminé, des marqueurs de fil
en vinyle peuvent être utilisés aux deux extrémités du câble pour
une identification permanente. La procédure permettant d'identifier
les conducteurs à des extrémités de câble est illustrée dans
l'annexe B.
Important : De petits repères de fils de toile de vinyle d'environ
0,2 po x 0,2 po (5 mm x 5 mm) peuvent permettre d'identifier les
conducteurs. N'utilisez pas d'autres types de repères de fils.
Câble de pontage
3
2
1
16 (pour câbles blindés à paire torsadée seulement)
• Vissez l'écrou du fil de masse sur le blindage du câble à
isolation minérale en vous arrêtant lorsque le haut de l'écrou du
fil de masse est aligné avec l'extrémité du blindage.
• Alignez l'écrou du fil de masse ou le fil en le tournant à 90
degrés des deux conducteurs.
Écrou du fil
de drainage
Gaine de cuivre
Fil de
drainage
Fil de drainage
à 90 ° du plan de
conducteurs
3
2
1
Deuxième extrémité avant
de remplir le pot de produit
d'étanchéité
90°
Étiquetez
les conducteurs
nVent.com | 7
