Tableau 2 : Sertissez la matrice du connecteur choisie
Capacité du conducteur Matrice ILSCO
AWG/kcmil Code de couleur
16 —
14 —
12 —
10 —
8 Rouge
6 Bleu
4 Gris
3 Gris
2 Marron
1 Vert
1/0 Rose
2/0 Noir
3/0 Orange
4/0 Pourpre
250 Jaune
350 Rouge
500 Marron
Remarque : Seules les matrices six pans ILSCO doivent être utilisées lorsqu'une matrice est spécifiée. Sinon, il s'ensuivra l'annulation de
l'approbation du connecteur et une possible défectuosité d'épissure.
Remarque : Le connecteur doit être serti à l'aide d'outils indiqués dans le tableau ci-dessus. D'autres outils équivalents peuvent être utilisés
s'ils peuvent accepter les matrices ILSCO requises. Pour les conducteurs de tailles 1 AWG et plus grands, les outils de type matrice ILSCO
approuvés suivants peuvent également être utilisés : ILC-12, ILC-12-N, ILC-12H, ILC-12H-N, ILC-14 ou ILC-14H.
26

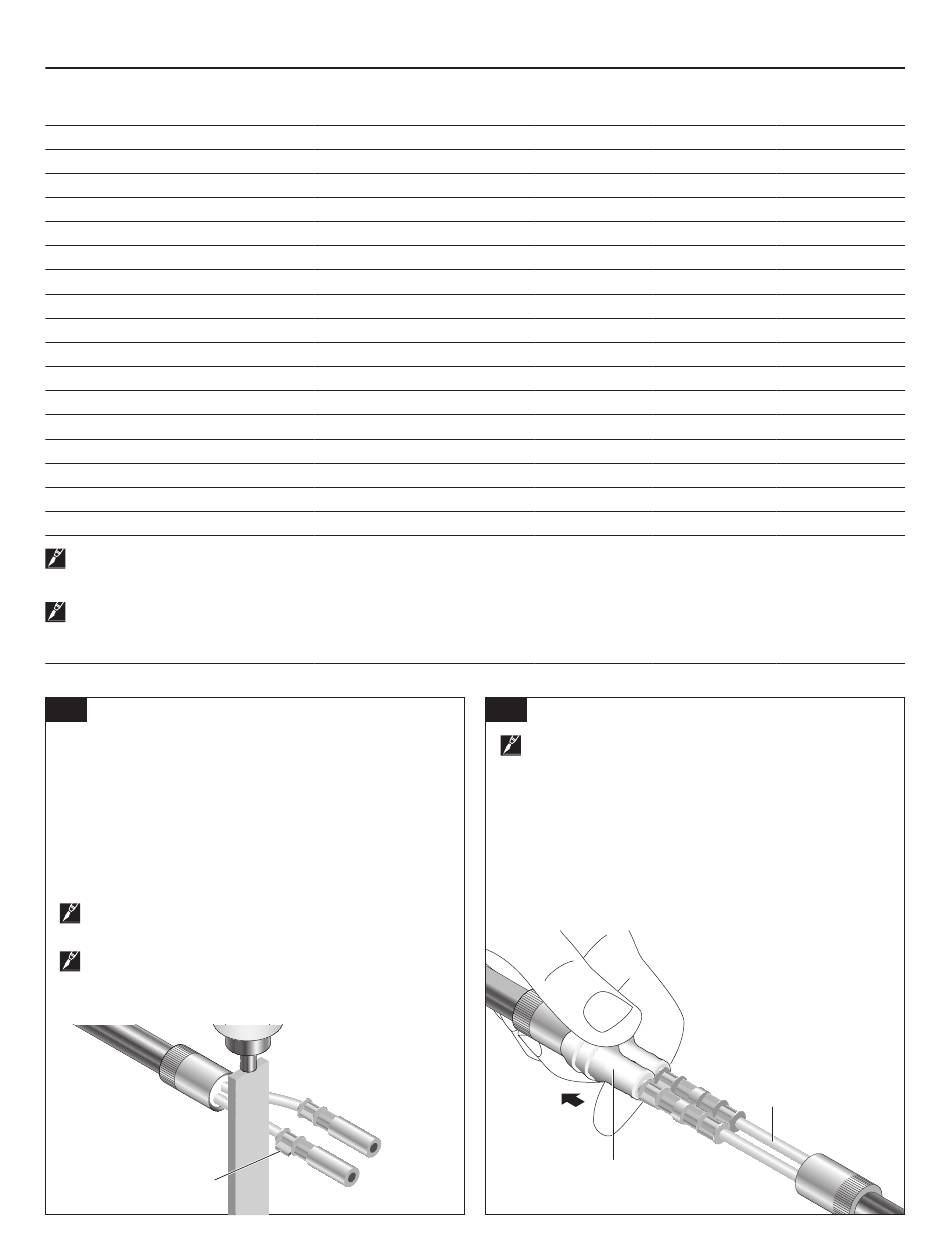

• Nettoyez les extrémités du conducteur nu avec un chiffon émeri
pour permettre de bonnes connexions électriques. Placez le
connecteur à sertir sur le conducteur nu d'une extrémité de sorte
que l'extrémité du conducteur se dirige jusqu'à l'arrêt au centre du
connecteur à sertir.
• À l'aide d'un outil de compression hydraulique de type matrice
approuvé ou d'un outil à main, selon le cas (voir Tableau 2), avec
le bon code de couleur de matrice, sertissez le connecteur sur le
conducteur avec une ou deux sertissages par extrémité, comme
indiqué dans le Tableau 2 pour la taille du conducteur spécifique.
Important : Lorsque plusieurs sertissages sont requis par
extrémité, débutez par le sertissage extérieur.
Important : Recherchez la présence de bavures ou d'arêtes
vives sur le connecteur à sertir et retirez-les à l'aide d'une lime
plate (ou, pour les plus petits, à l'aide de pinces à tranchant
latéral).
Limez et enlevez
les bavures
Hex ILSCO
Index des matrices
(Nest B de matrice de sertissage T&B) 2B‑14
(Nest B de matrice de sertissage T&B) 2B‑14
(Nest C de matrice de sertissage T&B)2C‑10
(Nest C de matrice de sertissage T&B)2C‑10
—
—
—
—
—
4
5
6
9
10
11
13
15
Fabricant Nombre de
Numéro de pièce sertissures
par extrémité
1
1
1
1
CT‑8 1
CT‑6 2
CT‑4 2
CT‑3 2
CT‑2 2
A8140 2
A8141 2
A8142 2
A8143 2
A8144 1
A8145 2
A8146 1
A8147 2
27
Important : Assurez-vous que tous les composants du kit
coupe-feu extérieurs ont été placés sur le câble dans le bon ordre
avant de passer à cette étape (voir l'étape 1 pour plus de détails).
• Poussez les manchons de connecteurs à sertissage à haute
température sur les extrémités serties, au‑delà du sertissage
lui‑même, et maintenez‑les en place. Le manchon se comprime
longitudinalement comme un accordéon.
• Poussez le conducteur associé de l'autre segment de câble dans
l'autre extrémité du ou des connecteurs à sertir et sertissez
comme à l'étape précédente.
Manchon
de connecteur
à sertir à haute
température
Outil requis
(ou l'équivalent)
ERG4002
ERG4002
ERG4002
ERG4002
ILC‑10‑N
ILC‑10‑N
ILC‑10‑N
ILC‑10‑N
ILC‑10‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
ILC‑12‑N
Gaine
isolante
