nvent System 1850 PYROTENAX Instructions page 8

18

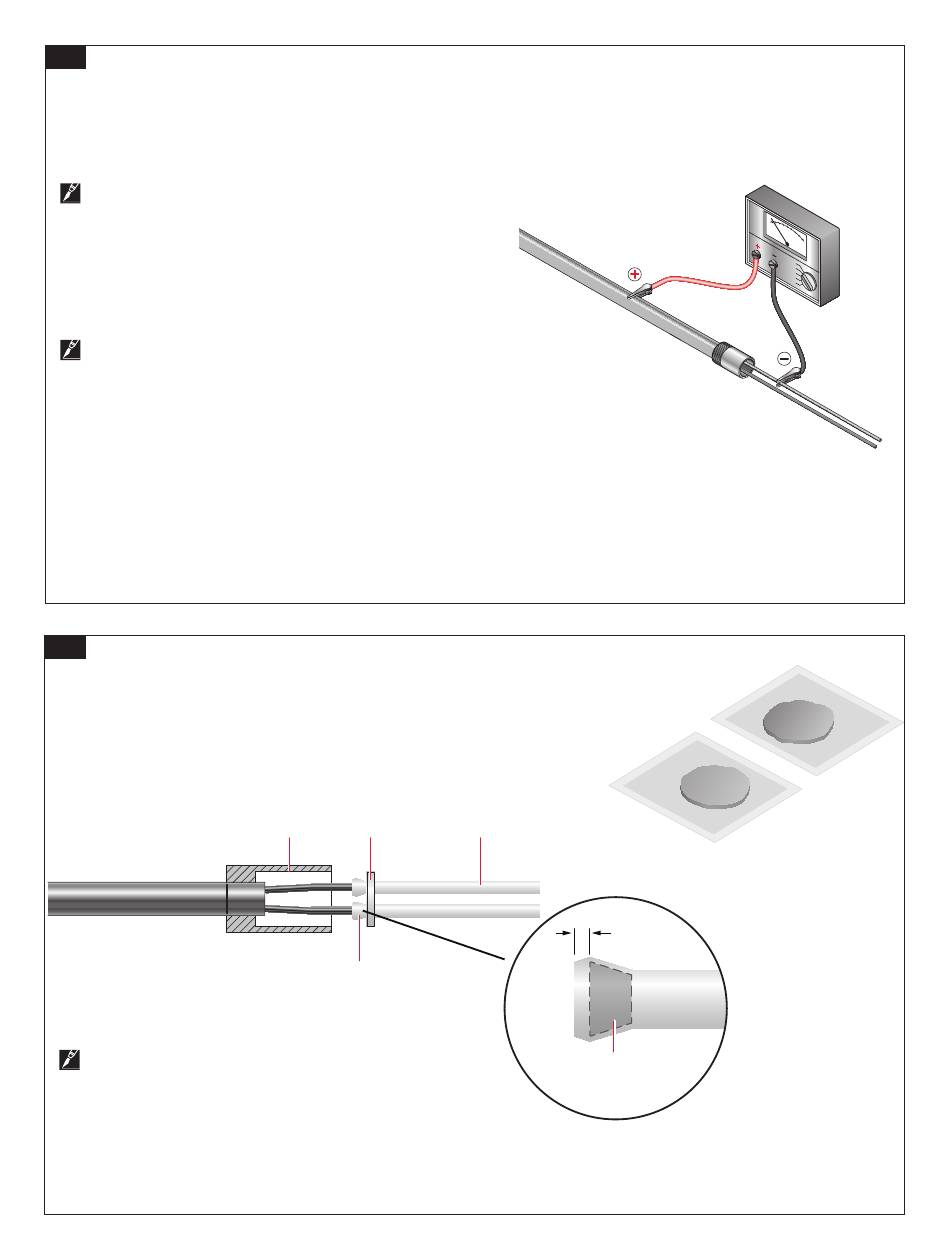

• A l'aide d'un mégohmmètre de 500 V c.c., vérifiez la résistance
d'isolement (RI) du câble pour vous assurer qu'il n'y a pas de mise à
la terre ni de court‑circuit. Vérifiez la résistance de l'isolation entre
les conducteurs et la gaine, et entre chaque paire de conducteurs.
Consultez l'annexe A pour obtenir les procédure de test et les
critères de test de résistance de l'isolation.
Remarque : Des résultats de résistance de l'isolant faibles
indiquent la présence d'humidité dans l'extrémité du câble à isolant
minéral, que vous devez retirer avant de terminer le câble. Si vous
n'avez terminé aucune extrémité de câble et que les relevé de
résistance de l'isolation sont faibles, séchez les deux extrémités
suivant la procédure décrite dans l'annexe D ou coupez l'extrémité
présentant un court-circuit et testez de nouveau. Une fois les
valeurs de la résistance d'isolement satisfaisantes, passez à l'étape
suivante.
Remarque : L'extrémité opposée du câble doit également être
sèche et exempte de défauts de terre et de courts-circuits pour
obtenir une valeur de RI acceptable.
• Si vous avez retiré de l'humidité de l'extrémité du câble au moyen
de la procédure indiquée dans l'annexe D, laissez le câble refroidir
jusqu'à ce qu'il soit tiède au toucher, puis procédez aux étapes à
suivre pour sceller l'extrémité du câble.
• Lorsque les mesures de résistance d'isolement sont satisfaisantes,
appliquez immédiatement un produit d'étanchéité comme décrit
dans les étapes suivantes. Si vous perdez du temps, la résistance
d'isolement chutera et vous devrez tester de nouveau le câble
avant de sceller l'extrémité.
19
• Glissez le disque d'espacement et le sous‑ensemble du manchon
d'isolement sur les conducteurs, en ancrant d'abord l'extrémité
du cordon.
• Effectuez immédiatement les étapes suivantes pour vous assurer
que l'extrémité est bien scellée avec du mastic.
Remarque : Veillez toujours à ce que les cordons d'ancrage
soient à l'intérieur de l'ensemble (à l'intérieur de tous les
manchons isolants) avant de faire glisser le sous-ensemble du
manchon sur les conducteurs. Si le cordon manque, recherchez-le
à l'intérieur du boîtier/sachet d'accessoires et réinsérez le dans
le manchon, extrémité conique en premier. Poussez le cordon
vers l'intérieur de façon à ce qu'il soit entièrement couvert par le
manchon, mais qu'il ne soit pas poussé au-delà de 1/16 po à 1/8
po au-delà de l'extrémité du manchon.
8 | nVent.com
Pot Disque
d'entretoise
Cordon
d'ancrage
Gaine
isolante
1/16 po à
1/8 po
Manchon de
conducteur
Cordon d'ancrage, extrémité
conique en premier
5 0
