nvent System 1850 PYROTENAX Instructions page 16

Annexe B : Identification des conducteurs
Remarque : Si vous avez terminé l'une des extrémités du câble,
vous devez tester les conducteurs au moyen d'un multimètre (ou
testeur de continuité) pour identifier le conducteur correspondant
aux deux extrémités.

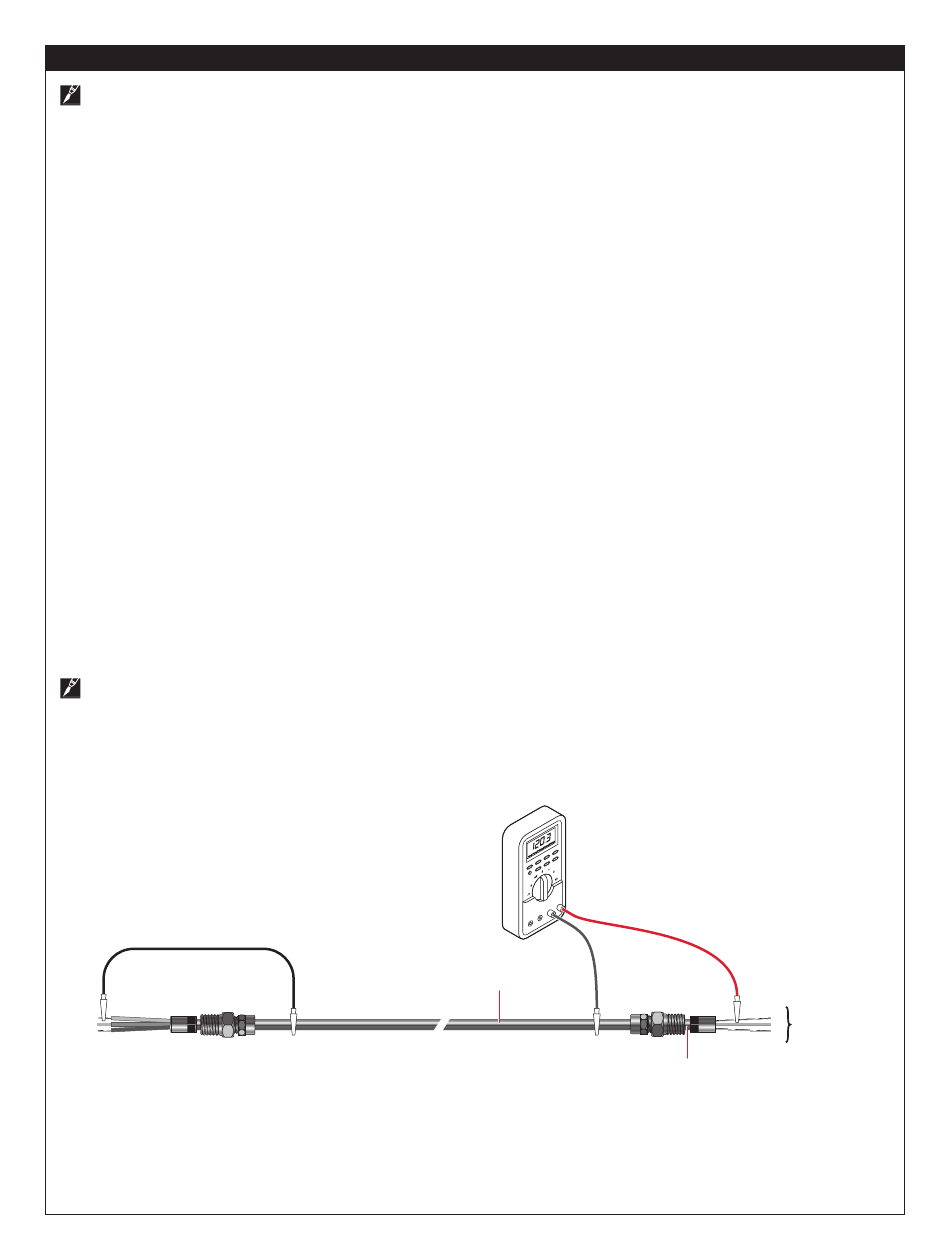

1 Commencez par l'extrémité de câble à isolant minéral que vous
venez de terminer. Connectez une extrémité d'un câble de pontage
à l'un des conducteurs et l'autre extrémité à l'extérieur de la gaine
de cuivre du câble (voir figure 1). Alternativement, vous pouvez
enrouler du ruban isolant autour du conducteur pour le connecter
au niveau de la gaine de câble.
2 Assurez‑vous que les fils de test sont placés dans les bornes
appropriées du multimètre; le fil de test noir se branche à la borne
commune ou noire et le fil de test rouge se branche à la borne
volts/ohms.
3 Allumez le multimètre. Si les réglages de votre multimètre ne
changent pas automatiquement, définissez‑les sur le réglage
« Ohms » le moins élevé.
4 Sur l'autre extrémité du câble à isolant minéral qui n'a pas été
scellée, attachez le câble noir à la gaine de cuivre du câble à
isolant minéral. À présent, touchez de façon alternative le câble
rouge du multimètre allant vers chaque conducteur.
5 Lorsque vous touchez le conducteur correspondant ( c'est‑à‑dire
le conducteur court‑circuité à la gaine de l'autre extrémité), le
multimètre indique un relevé faible en « Ohms ». La résistance
de tous les autres conducteurs devrait indiquer l'infini ou « OL »
(supérieur à la limite).
Marquez le conducteur correspondant aux deux extrémités pour
l'identifier. Une fois le raccordement terminé, des marqueurs de fil
en vinyle peuvent être utilisés aux deux extrémités du câble pour
une identification permanente.
6 Répétez la procédure ci‑dessus pour identifier tous les
conducteurs du câble à isolant minéral (c'est‑à‑dire déplacez le
câble de pontage au niveau du conducteur suivant et répétez la
procédure pour identifier le même conducteur à l'autre extrémité).
Important : De petits repères de fils de toile de vinyle d'environ
0,2 po x 0,2 po (5 mm x 5 mm) peuvent permettre d'identifier les
conducteurs.
N'utilisez pas d'autres types de repères de fils.
Câble de pontage
3
2
1
16 | nVent.com
Gaine de cuivre
Étiquetez
3
2
les conducteurs
1
Deuxième extrémité
avant de remplir le pot
de produit d'étanchéité
