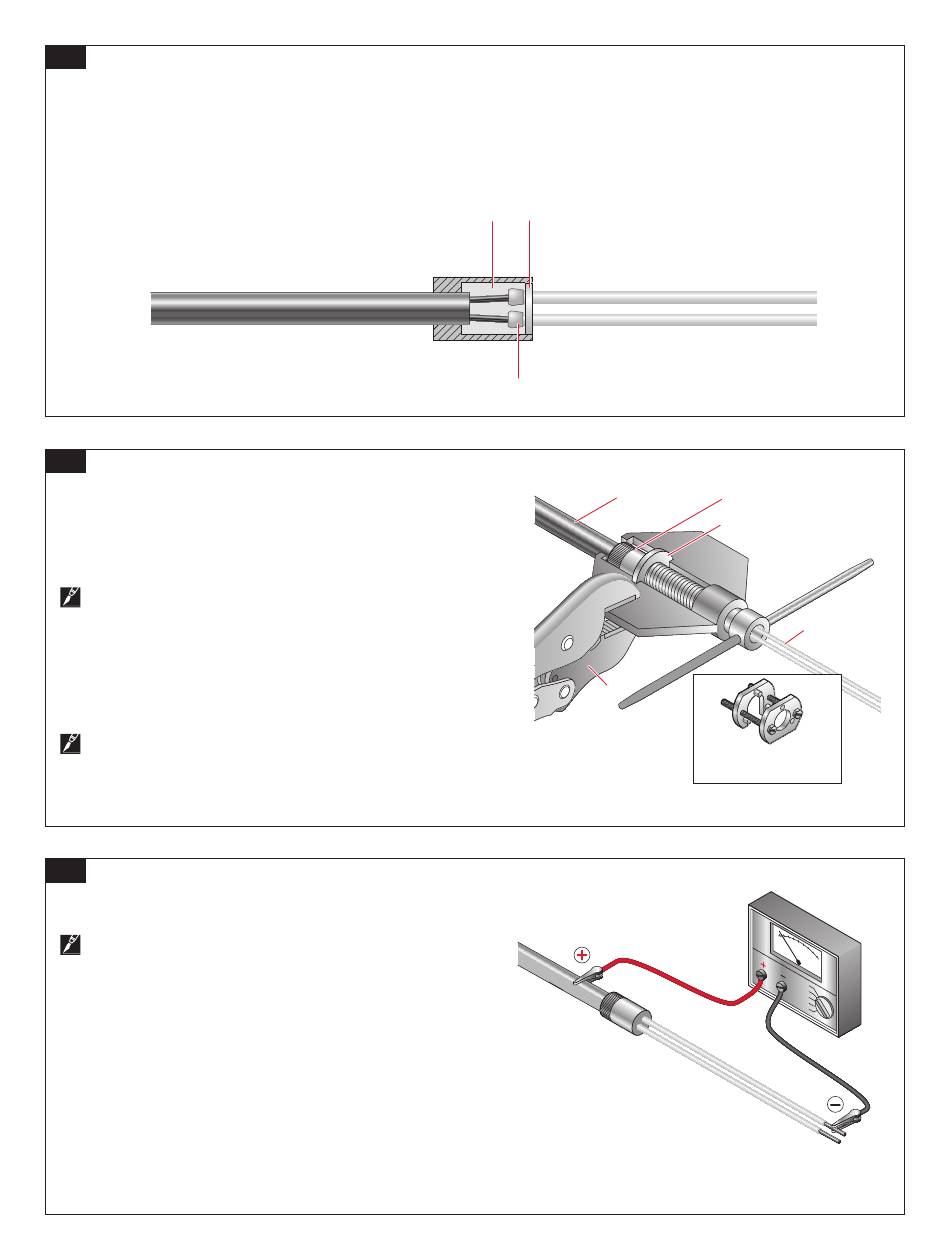

• À l'aide d'un tournevis ou d'un autre outil, poussez le disque
d'espacement dans l'extrémité ouverte du pot. Tirez doucement
sur la gaine pour vous assurer que les cordons d'ancrage sont bien
calés contre l'intérieur du disque d'entretoise. Ne poussez pas la
gaine, sinon elle pourrait être repoussée à travers le bouchon et
coincée contre l'extrémité du câble, empêchant la formation d'un
scellement efficace.
24
• Placez le pot dans le corps de l'outil de sertissage et de
compression (type réglable à la main illustré) en vous assurant que
le manchon est inséré au centre de l'outil de sertissage pour câble à
isolation minérale. L'extrémité du pot qui porte le disque d'entretoise
doit s'adapter à l'intérieur des trois points en forme de cône sur la
plaque de sertissage de la pince à sertir à isolant minéral.
Remarque : Tenez l'outil fermement au moyen d'un étau si
nécessaire, afin d'empêcher que l'outil tourne le pot.
• Appliquez une pression égale sur le disque d'espacement en
serrant l'outil jusqu'à ce que le disque d'espacement soit bien calé
à l'intérieur de l'ouverture du pot et que les points en forme de cône
soient sertis sur le côté du pot. Ceci vous permettra de garder
le disque d'entretoise en position. La terminaison est à présent
achevée.
Remarque : Il est normal que le produit d'étanchéité en mastic
déborde sur le côté du pot au fur et à mesure que vous appliquez la
pression au moyen de la pince à sertir/outil de compression.
25
• Une fois le raccordement terminé, vérifiez de nouveau la RI avec le
mégohmmètre de 500 V c.c. (voir Annexe A).
Remarque : Dans des conditions atmosphériques défavorables,
les relevés fr résistance de l'isolant peuvent être inférieurs aux
valeurs indiquées dans l'annexe A.
• Si l'autre extrémité du câble n'est pas encore raccordée, procédez
de la même façon.
