Annexe A : Test de résistance de l'isolation (RI)
Équipement de test
Mégohmmètre de 500 V c.c.
Mesure de résistance d'isolement
Le test de résistance de l'isolation s'effectue au moyen d'un
mégohmmètre et permet de tester l'intégrité du câble entre le
conducteur et la gaine de cuivre et entre les paires de fils conducteurs.
Critères de test
À la réception :
• Vérifiez le câble sur le tambour. Notez que les extrémités peuvent
être prêtes à prendre en charge les relevés de résistance de
l'isolation (RI). Quelles que soient les conditions, les relevés de
résistance de l'isolation ne doivent pas être inférieurs à 200 MΩ.
Après l'installation de la trousse de raccordement :
• Dans un environnement chaud et sec, les relevés devraient être de
200 MΩ ou plus.
• Dans un environnement en plein air ou à l'intérieur dans un
environnement mouillé ou humide, les relevés de résistance de
l'isolation devraient tous être supérieurs à 100 MΩ.
• Les câbles similaires exposés aux conditions similaires devraient
tous présenter des relevés de résistance de l'isolation dans la
même plage générale. Lorsque les relevés présentent une grande
différence dans les lectures, les relevés élevés sont acceptables; les
relevés faibles (inférieurs à 100 MΩ) doivent être vérifiés comme
décrit ci‑dessous.
Remarque : Sous certaines conditions d'installation, il peut ne
pas être possible d'obtenir des relevés de résistance de l'isolation
supérieurs à 100 MΩ. Si les relevés de résistance de l'isolation
se trouvent entre 25 MΩ et 100 MΩ, attendez 24 heures puis
vérifiez de nouveau la résistance de l'isolation en utilisant le même
équipement. Si le relevé de résistance de l'isolation n'a pas diminué,
la terminaison est correcte - un relevé de résistance de l'isolation
faible et constant peut résulter de l'humidité emprisonnée dans le
câble lors d'un scellement approprié; cette humidité n'augmente
pas. Si le relevé de la résistance de l'isolation a diminué, le câble
doit de nouveau être terminé - un relevé de résistance de l'isolation
faible peut résulter d'une étanchéité mal effectuée qui permet
la pénétration de l'humidité et nécessite de recommencer la
terminaison.
Si le relevé de résistance de l'isolation est inférieure à 25 MΩ, le
câble doit être de nouveau terminé après la procédure de séchage
décrite dans l'annexe D.

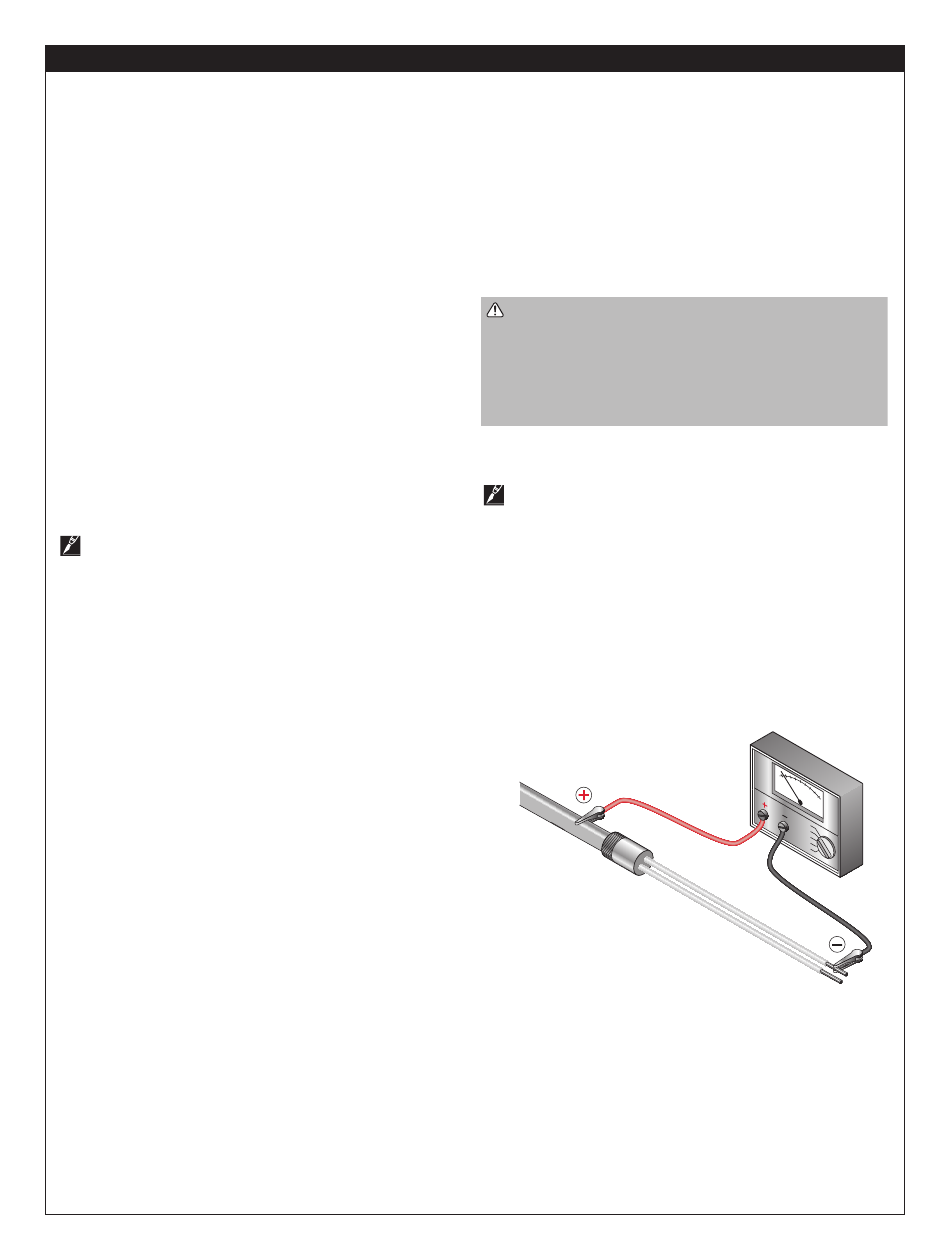

Procédure de test
1. Réglez la tension d'essai du mégohmmètre sur 0 V c.c. ou à la
position d'arrêt.
2. Branchez le fil positif (+) (terre) à la gaine de câble.
3. Branchez le fil négatif (‑) (en ligne) au conducteur.
4. Allumez le mégohmmètre et réglez la tension sur 500 V c.c.;
appliquez la tension pendant une minute. L'aiguille doit arrêter de
bouger. Une déviation rapide indique un court‑circuit. Prenez note
de la valeur de la résistance de l'isolation. Elle doit correspondre
aux valeurs indiquées dans la rubrique Critères de test.
5. Désactivez le mégohmmètre.
AVERTISSEMENT : Risque d'électrocution. Le câble à isolant minéral
peut stocker une grande charge électrique après le test de résistance
de l'isolation. Pour éviter les blessures causées par l'électrocution,
déchargez entièrement le câble avant de déconnecter le mégohmmètre.
Plusieurs ohmmètres se déchargent automatiquement. Toutefois, il peut
être nécessaire de court-circuiter des fils du câble. Communiquez avec
votre superviseur ou le fabricant de l'instrument pour vérifier la pratique
la plus sûre.
6. Si le mégohmmètre n'est pas de type auto‑décharge, déchargez la
connexion de phase à la masse au moyen d'une tige de mise à la
terre. Débranchez le mégohmmètre.
Remarque : Selon le type de câble en cours de test, vous devez
répéter les étapes de cette procédure pour chacun des conducteurs
présents dans le câble à isolant minéral. Répétez également le test
pour toutes les combinaisons de paires de conducteurs (c'est-à-dire,
branchez les fils du mégohmmètre à chaque paire de conducteurs).
Si les relevés de résistance de l'isolation sont bas, suivez la
procédure de séchage fournie dans l'annexe D.
