nvent System 1850 PYROTENAX Instructions page 6

11

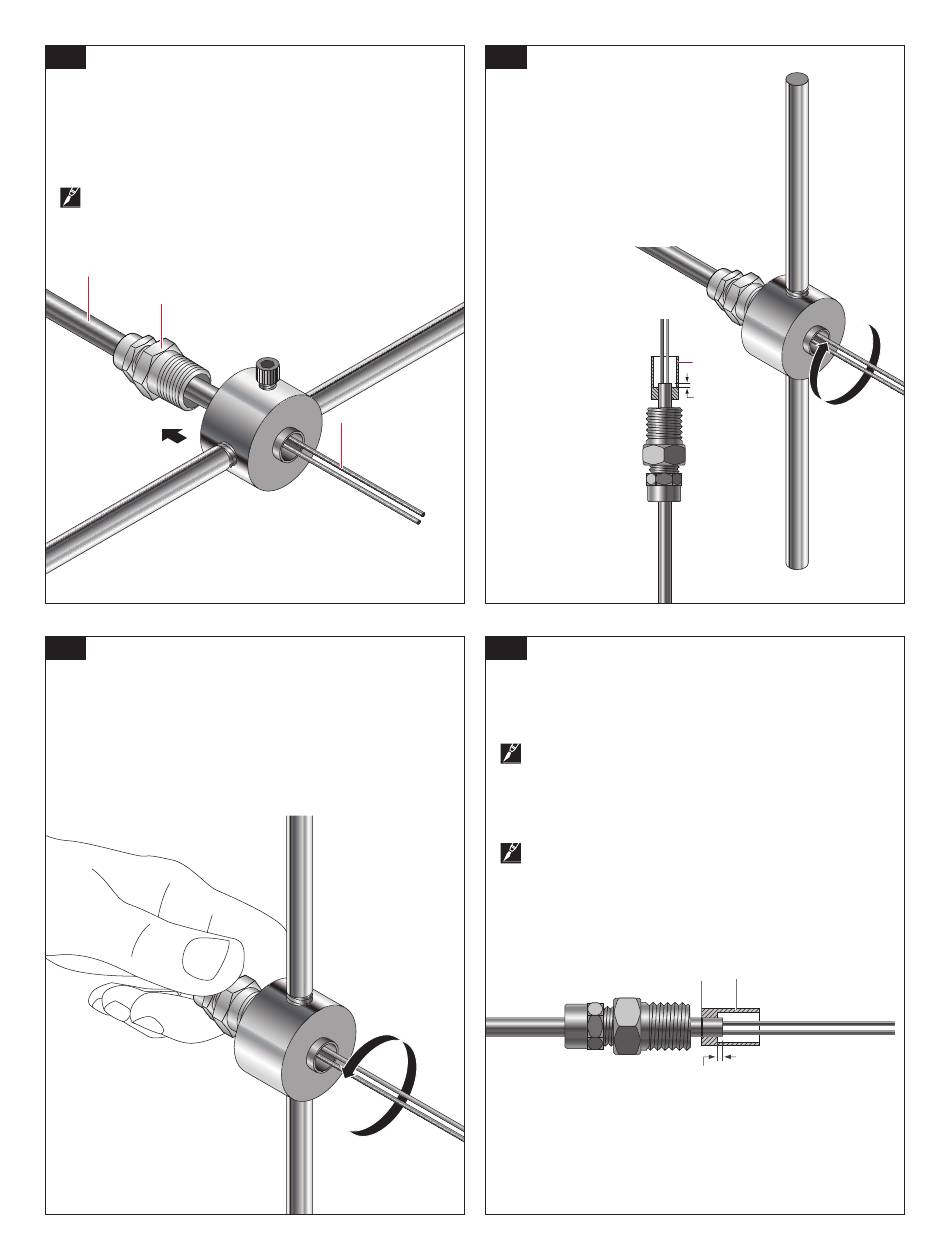

• Glissez l'ensemble sur les conducteurs exposés, l'extrémité
filetée du Pyropotter en premier, jusqu'à ce qu'il s'arrête à la
surface du câble.
• Vissez le connecteur presse‑étoupe (déjà sur le câble) jusqu'à
l'extrémité filetée de l'outil Pyropotter; un serrage à la main est
suffisant.
Remarque : Cette étape permet d'aligner parfaitement le
récipient avec le câble.
Câble à
isolation
minérale Presse-étoupe
13
• Pour retirer l'outil, tenez fermement le connecteur de presse‑
étoupe d'une main et faites tourner l'outil dans le sens
antihoraire. Ceci permet de déverrouiller l'outil Pyropotter de
l'ensemble presse‑étoupe/pot et permet de retirer facilement
l'outil du câble.
6 | nVent.com
12
• Tournez l'outil Pyropotter dans le
sens horaire tout en appliquant
simultanément une légère pression.
Ceci engage le filetage interne de
la vis du pot sur la gaine du câble à
isolant minéral.
• Poursuivez
la rotation de
l'ensemble jusqu'à
ce que l'extrémité de
la gaine extérieure
en cuivre soit à
3 mm (1/8 po) à
l'intérieur du pot.
Conducteurs
14
• Vérifiez que l'arrière du pot est aligné avec le repère fait sur la
gaine de cuivre à l'étape 9. Si le pot se trouve derrière le repère
effectué sur le câble, vous pouvez utiliser un étau manuel pour
visser le pot au niveau du repère.
Important : L'extrémité du câble doit dépasser de 3 mm
(1/8 po) dans le pot, afin que le scellement soit efficace.
• Vérifiez à l'intérieur du pot s'il y a des limailles lâches et retirez‑
les avec un petit outil ou une lame. N'enlevez pas plus de poudre
que nécessaire.
Remarque : Ne soufflez pas sur les dépôts de cuivre qui
peuvent être présents dans la couche isolante en oxyde de
magnésium en poudre, car cela pourrait introduire de l'humidité
dans l'extrémité du câble, ce qui pourrait réduire la résistance de
l'isolation. Un injecteur à poire peut être utilisé à la place.
Tournez
dans
le sens
antihoraire.
Pour l'épissure de câbles à paire torsadée blindé, passez aux
étapes 15 et 16, sinon passez à l'étape 17.
Pot
L'extrémité
du câble doit
dépasser
de 3 mm
(1/8 po)
dans le pot.
Repère Pot
L'extrémité du câble doit dépasser
de 3 mm (1/8 po) dans le pot.
Tournez
dans
le sens
horaire.
