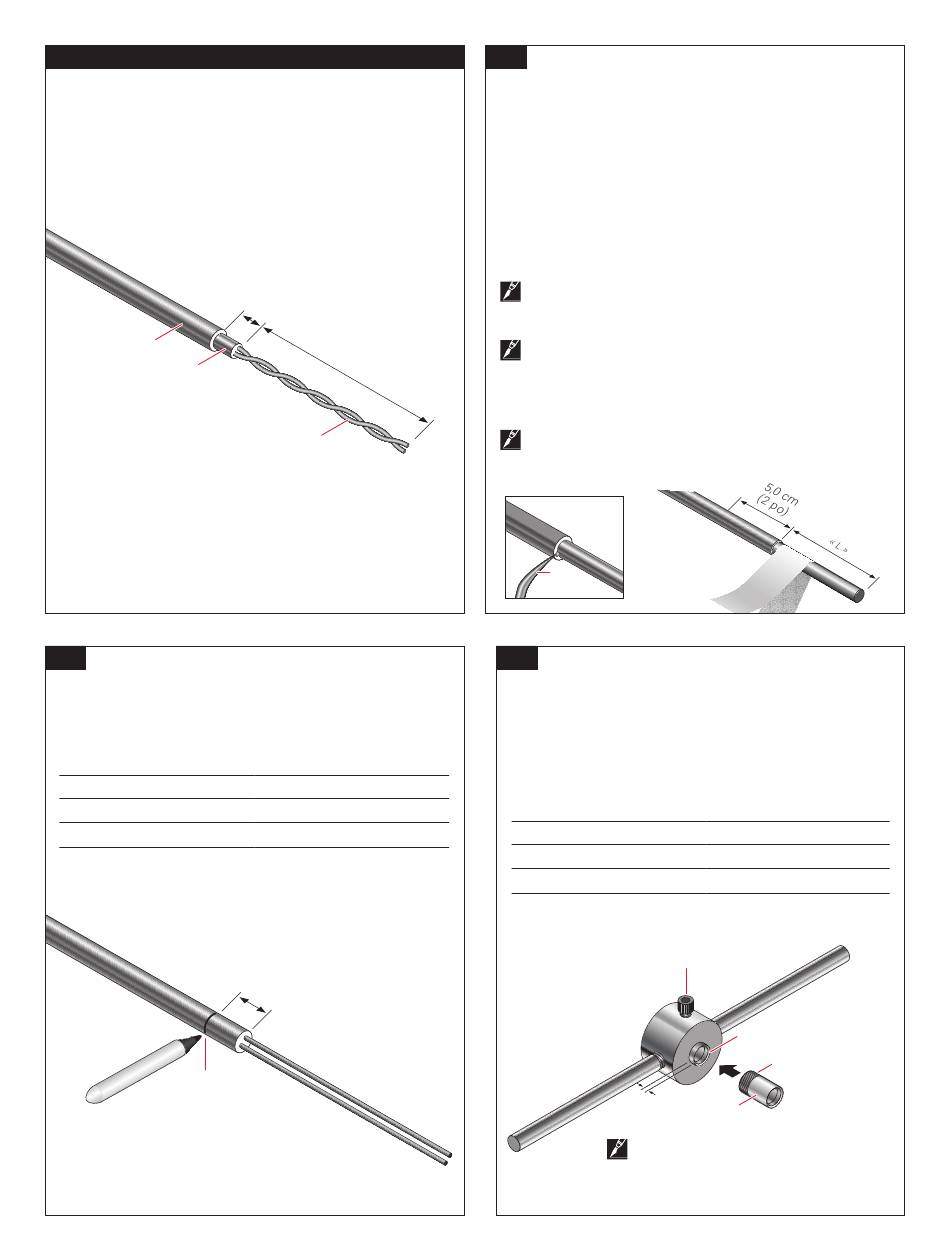

nvent System 1850 PYROTENAX Instructions page 5

7 (pour câbles blindés à paire torsadée seulement)
• Retirez l'outil de dénudage de gaine; 9 mm (11/32 po) du blindage
et environ 80 mm (3 5/32 po) des conducteurs torsadés (ou
queues) doivent dépasser de l'extrémité du câble.
Gaine
extérieure
Gaine
intérieure
(bouclier)
9
• Placez un repère à la longueur « E » (voir le tableau ci‑dessous)
de l'extrémité de la gaine du câble (gaine extérieure). Le pot sera
vissé sur la gaine du câble de façon à ce que la partie arrière du
pot soit alignée avec le repère.
Dimension du récipient (tube)
19 mm (3/4 po)
25 mm (1 po)
32 mm (1‑1/4 po)
Marquez
la gaine
9 mm (11/32 po)
80mm (3-5/32 po)
Conducteurs
monobrin
Longueur « E » à marquer
11 mm (7/16 po)
14 mm (9/16 po)
16 mm (5/8 po)
E
8
• Pour tous les câbles, redressez les conducteurs. Pour les câbles à
multiconducteur, y compris les câbles à paire torsadée, assurez‑vous
que les conducteurs sont régulièrement espacés.
• Nettoyez les conducteurs avec un chiffon propre et sec pour enlever
la poudre libre des conducteurs. Polissez ensuite la zone située
autour de toute la longueur des conducteurs monobrin et 5,0 cm
(2 po) de gaine derrière les conducteurs au moyen de papier émeri
pour obtenir une surface propre.
• Inspectez visuellement l'isolant d'oxyde de magnésium à la
surface du câble pour vérifier la présence de traces de limaille de
cuivre et de bavures et, le cas échéant, retirez‑les délicatement
avec une lame.
Remarque : Si vous utilisez un pic pour retirer la limaille de
cuivre de la surface du câble, ne pas retirez davantage de poudre
qu'il n'est nécessaire de ladite face.
Remarque : Ne soufflez pas sur les dépôts de cuivre qui
peuvent être présents dans la couche isolante en oxyde de
magnésium en poudre, car cela pourrait introduire de l'humidité
dans l'extrémité du câble, ce qui pourrait réduire la résistance de
l'isolation.
Remarque : Polir uniquement la gaine du câble : ne pas mettre
trop de sable, vu que réduire l'épaisseur de la gaine empêche le
récipient à filetage automatique de s'accrocher au câble.
Objet
pointu
10
• Placez le pot à amorçage automatique dans l'extrémité non
filetée de l'outil Pyropotter en orientant le trou le plus du pot
vers l'extérieur et en laissant une section saillante à l'extrémité
de l'outil de la longueur indiquée dans le tableau. Reportez‑
vous aux instructions de l'outil Pyropotter H59038 pour plus de
détails sur l'utilisation de ce dernier.
Dimension de Pyropotter
19 mm (3/4 po)
25 mm (1 po)
32 mm (1‑1/4 po)
• Serrez ensuite la vis Allen sur le pot. Utilisez une clé Allen de
3/16 po pour les outils Pyropotter de 3/4 po et une clé Allen de
5/16 po pour les outils Pyropotter de 1 po et 1‑1/4 po.
Outil
Pyropotter
Longueur
de la section
saillante
Remarque : Assurez-vous que la vis Allen
est serrée sur l'extrémité moletée du pot.
Longueur de saillie du
récipient
9,5 mm (3/8 po)
9,5 mm (3/8 po)
16 mm (5/8 po)
Vis à six
pans creux
Pot
Extrémité
moletée
Pot
nVent.com | 5
