5 - Fonctionnement

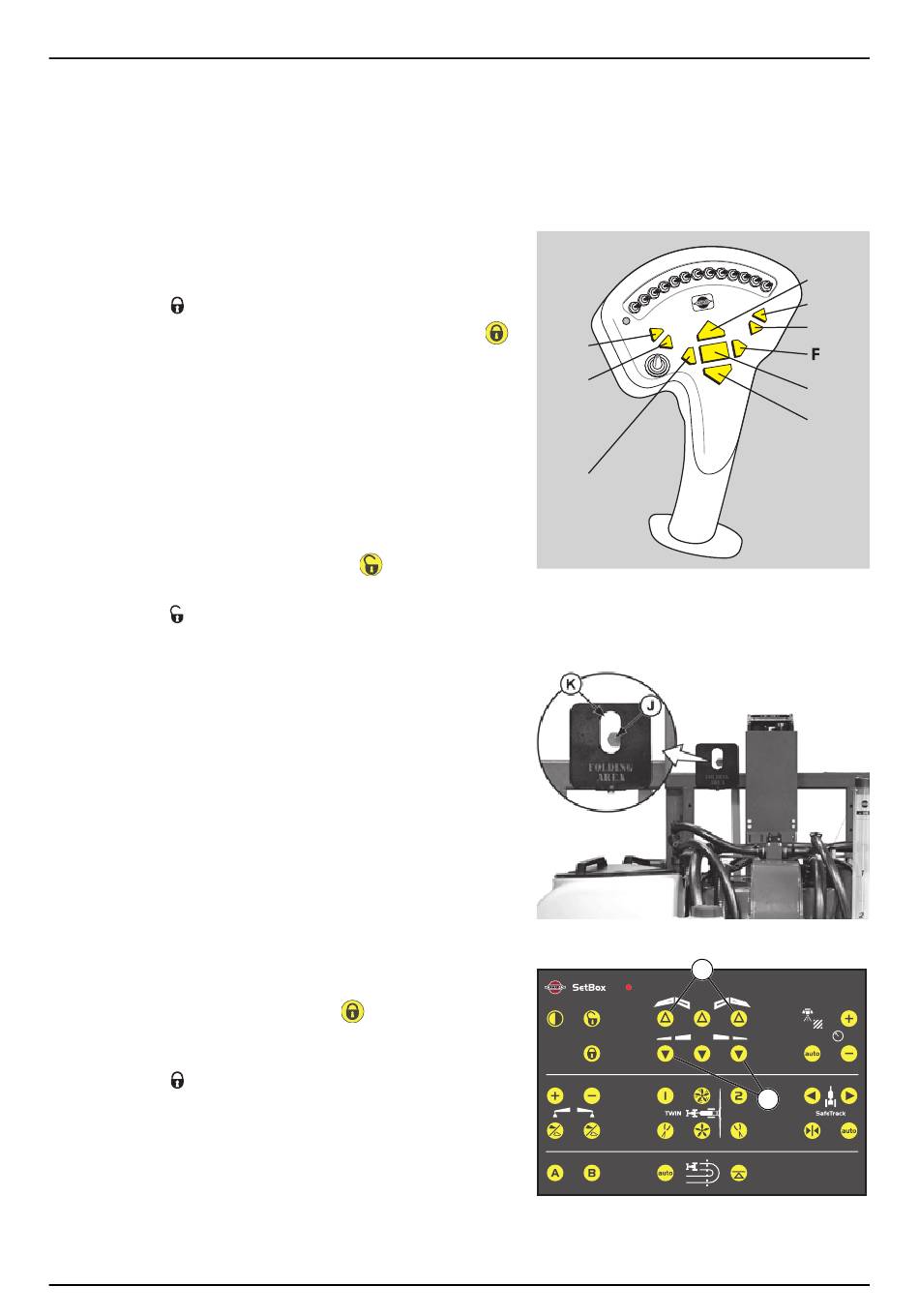

Fonctionnement de la rampe
±
ALERTE ! Les fonctions de dépliage/repliage de la rampe ne doivent être utilisées que lorsque le pulvérisateur est à
l'arrêt ! Faute de quoi la rampe pourrait être endommagée.
μ
ATTENTION ! Les fonctions de la rampe ne peuvent pas être commandées par les leviers hydrauliques du tracteur.
Comment déplier la rampe
1. Appuyez sur le bouton (H) pour lever la rampe et la dégager du
support de transport. Vérifiez la position du témoin de repliage
jaune (J) - voir « Témoin de repliage » ci-dessous.
2. Le symbole
doit être affiché sur l'écran du contrôleur.
Dans le cas contraire, verrouillez le trapèze en appuyant sur
pendant 5 secondes environ ; cela activera le verrouillage de la
chaine dans la section centrale de la rampe.
3. Appuyez sur les boutons (B) et (D) pour incliner les bras de la
rampe.
4. Appuyez simultanément sur les boutons gauche et droite (M) pour
déplier les bras de la rampe. Tous les bras de la rampe se déplieront
en une seule fois.
5. Appuyez sur le bouton (I) pour abaisser la rampe à la hauteur de
travail appropriée.
6. Déverrouillez le trapèze en appuyant sur
environ.
Le symbole
s'affiche maintenant sur l'écran du contrôleur.
Témoin de repliage
Vérifiez que le témoin jaune (J) est bien visible de la cabine du tracteur
dans la fente située dans la plaque noire (K) Le témoin monte et
descend, lorsque la rampe est levée ou abaissée.
Lorsque le voyant est visible, cela signifie que la rampe est détachée du
verrou de transport et peut et peut être dépliée/repliée.
Comment replier la rampe
1. Appuyez sur le bouton (E) ou (F) pour centrer la position de dévers
(pas de dévers).
2. Verrouillez le trapèze en appuyant sur
environ ; cela activera le verrouillage de la chaine dans la section
centrale de la rampe.
Le symbole
s'affiche maintenant sur l'écran du contrôleur.
3. Appuyez sur le bouton (H) pour lever la rampe ; vérifiez la position
du témoin de repliage jaune (J).
4. Appuyez simultanément sur les boutons gauche et droite (L) pour
déplier les sections de la rampe.
5. Appuyez sur les boutons (A) et (C) pour incliner les bras de la
rampe verticalement, afin qu'ils reposent sur les supports de transport.
6. Appuyez sur le bouton (I) pour abaisser la rampe jusqu'à ce qu'elle repose sur les coussinets en plastique (O) et que les
verrous de transport (P) soient en position de verrouillage.
84
pendant 5 secondes
pendant 5 secondes
A
B
E
L
H
C
D
G
I
M
