▼ Charge complémentaire
La charge des unités extérieures correspond à des distances maximales entre unité extérieure et module
hydraulique défi nies à la
complémentaire de R32. La charge complémentaire dépend, pour chaque type d'appareil, de la distance entre
l'unité extérieure et le module hydraulique. La charge complémentaire de R32 doit obligatoirement être réalisée par
un spécialiste agréé.
Modèle... / charge usine
Modèle 4, 6 / 970 g
Modèle 8 / 1020 g
La charge doit être eff ectuée après tirage au vide et
avant mise en gaz du module hydraulique, comme suit :
- Débrancher la pompe à vide (fl exible jaune) et
raccorder à sa place une bouteille de R32 dans la
position de soutirage liquide.
- Ouvrir le robinet de la bouteille.
- Purger le fl exible jaune en le desserrant légèrement
côté Manifold.
- Poser la bouteille sur une balance de précision
minimale 10g. Noter le poids.
- Ouvrir prudemment et légèrement le robinet bleu et
surveiller la valeur affi chée par la balance.
- Dès que la valeur affi chée a diminué de la valeur de
charge complémentaire calculée, fermer la bouteille et
la débrancher.
- Débrancher alors vivement le fl exible branché sur
l'appareil.
- Procéder à la mise en gaz du module hydraulique.
- 30 -
page 28. En cas de distances plus importantes, il est nécessaire d'eff ectuer une charge
Modèles 4, 6 et 8 (unité extérieure WOYA060KLT, WOYA080KLT)
15m < Longueur liaisons ≤ 30m
(Longueur liaisons - 15m) x 25 g/m=
Longueur liaisons en m
Charge en g
16 17
995 1020 970 + (X - 15) x 25 = g
1045 1070 1020 + (X - 15) x 25 = g
Utiliser exclusivement du R32 !
N'utiliser que des outils adaptés au R32
(jeu de manomètres).
Charger toujours en phase liquide.
Ne pas dépasser la longueur ni le dénivelé
maximal.

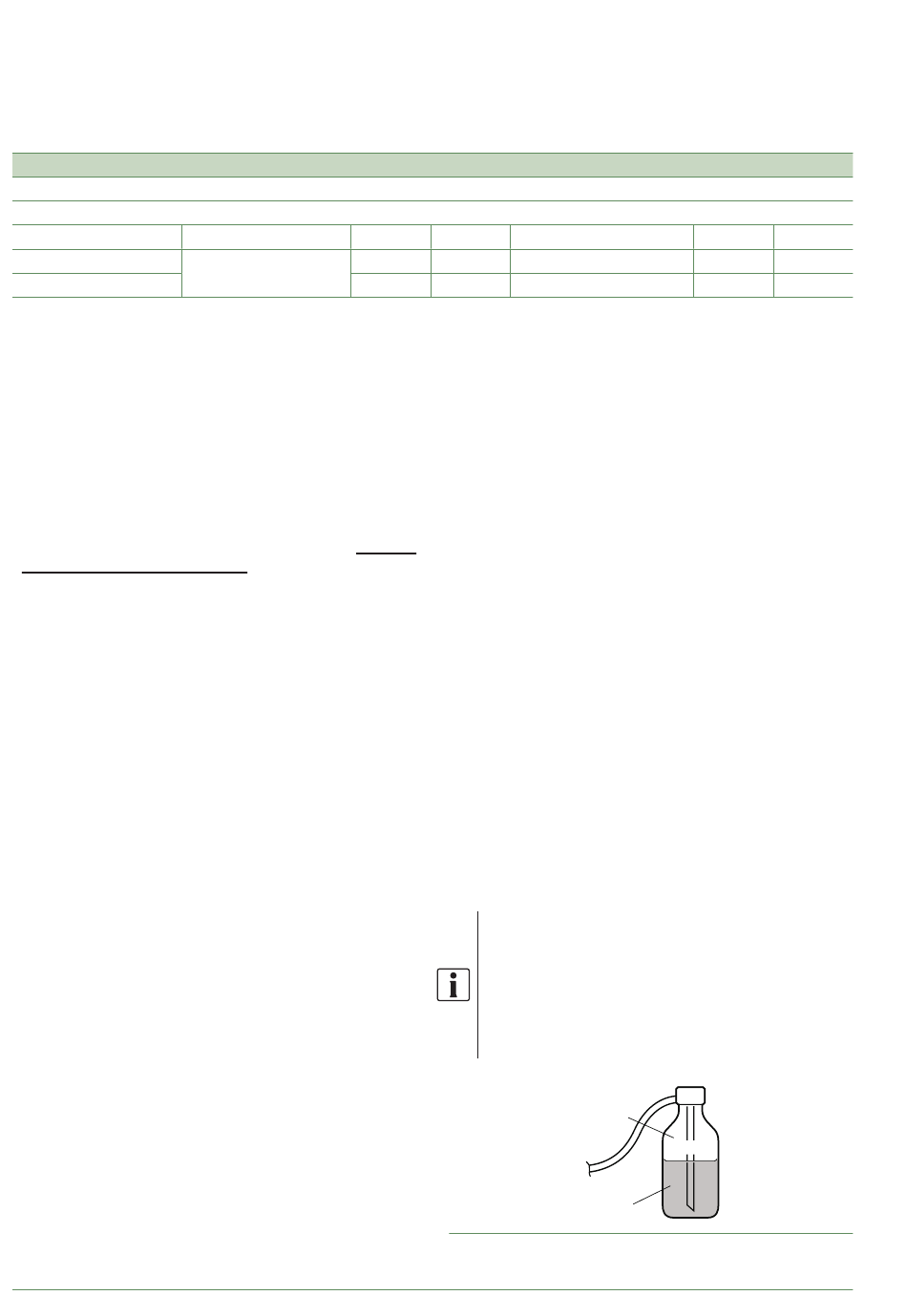

fi g. 28 - Bouteille de gaz R32
g
X 29
1320
1370
Gaz
R32
Liquide
Loria 6000 R32 / INSTALLATION / 2256 - FR
30
1345
1395
