Mise en service

►
Contrôles avant mise en service
• Circuit hydraulique
- S'assurer qu'un rinçage de l'installation a été eff ectué.
- Vérifi er le sens de circulation d'eau et l'ouverture de
toutes les vannes.
• Circuit électrique
- Vérifi er que la polarité phase-neutre de l'alimentation
électrique est respectée.
- Vérifi er que tous les matériels sont branchés sur les
bornes de raccordement adéquates.
►
Mise en service
▼ Remplissage et purge de l'installation
- Procéder au remplissage de l'installation.
- Eff ectuer le contrôle d'étanchéité de l'ensemble de
l'installation.
- Pendant le remplissage, ne pas faire fonctionner le
circulateur, ouvrir tous les purgeurs de l'installation
pour évacuer l'air contenu dans les canalisations.
- Fermer les purgeurs et ajouter de l'eau jusqu'à ce que
la pression du circuit hydraulique atteigne 1.5 bar.
▼ Première mise sous tension
- Enclencher les disjoncteurs généraux de l'installation.
À la première mise en service (ou en hiver), afi n
de permettre un préchauff age du compresseur,
enclencher les
l'installation (alimentation
quelques heures avant de procéder aux essais.
Pour garantir le bon fonctionnement des entrées
EX1, EX2, EX3 : Vérifi er que la polarité phase-
neutre de l'alimentation électrique est respectée.
Lors de la mise en service et à chaque fois que le
disjoncteur général sera coupé puis réenclenché, l'unité
extérieure mettra environ 3 min à démarrer même si la
régulation est en demande de chauff age.
Pendant la phase d'initialisation du régulateur, l'affi cheur
montre tous les symboles.
Remarque : Lors des démarrages de la fonction
chauff age après un arrêt total de la pompe à chaleur et
dans le cas où la température du réseau de chauff age
est inférieure à 17°C, l'appoint électrique se met
automatiquement en fonctionnement.
- 48 -
disjoncteurs généraux
unité extérieure)
▼ Purge du module hydraulique
À la première mise sous tension, le circulateur et la
vanne directionnelle (option kit sanitaire) démarrent
pour purger automatiquement l'installation (circuits
chauff age et sanitaire (option kit sanitaire)). L'interface
utilisateur affi che "AP".
Le cycle de purge dure environ 4 minutes. Ne jamais
interrompre ce cycle. (Lors du cycle de purge, le
circulateur alterne entre des phases de fonctionnement
et des phases d'arrêt d'une durée de 5 secondes (5 s
marche, 5 s arrêt...). La vanne (option kit sanitaire),
alterne toutes les 30 secondes entre le circuit chauff age
et le circuit sanitaire ).
- Ouvrir tous les purgeurs de l'installation pour évacuer
l'air contenu dans les canalisations.
- Fermer les purgeurs et ajouter de l'eau jusqu'à ce que
la pression du circuit hydraulique atteigne 1.5 bar.
La pression précise de remplissage est déterminée
en fonction de la hauteur manométrique de
l'installation.
- Vérifi er qu'il n'y a pas de fuite.
Pour démarrer un nouveau cycle de purge
automatique : régler le paramètre
(purge automatique activée).
▼ Réglages des paramètres
Eff ectuer tous les réglages spécifi ques de la régulation
(confi guration d'installation en particulier) : liste des
de réglages page 51).
A
AB
B

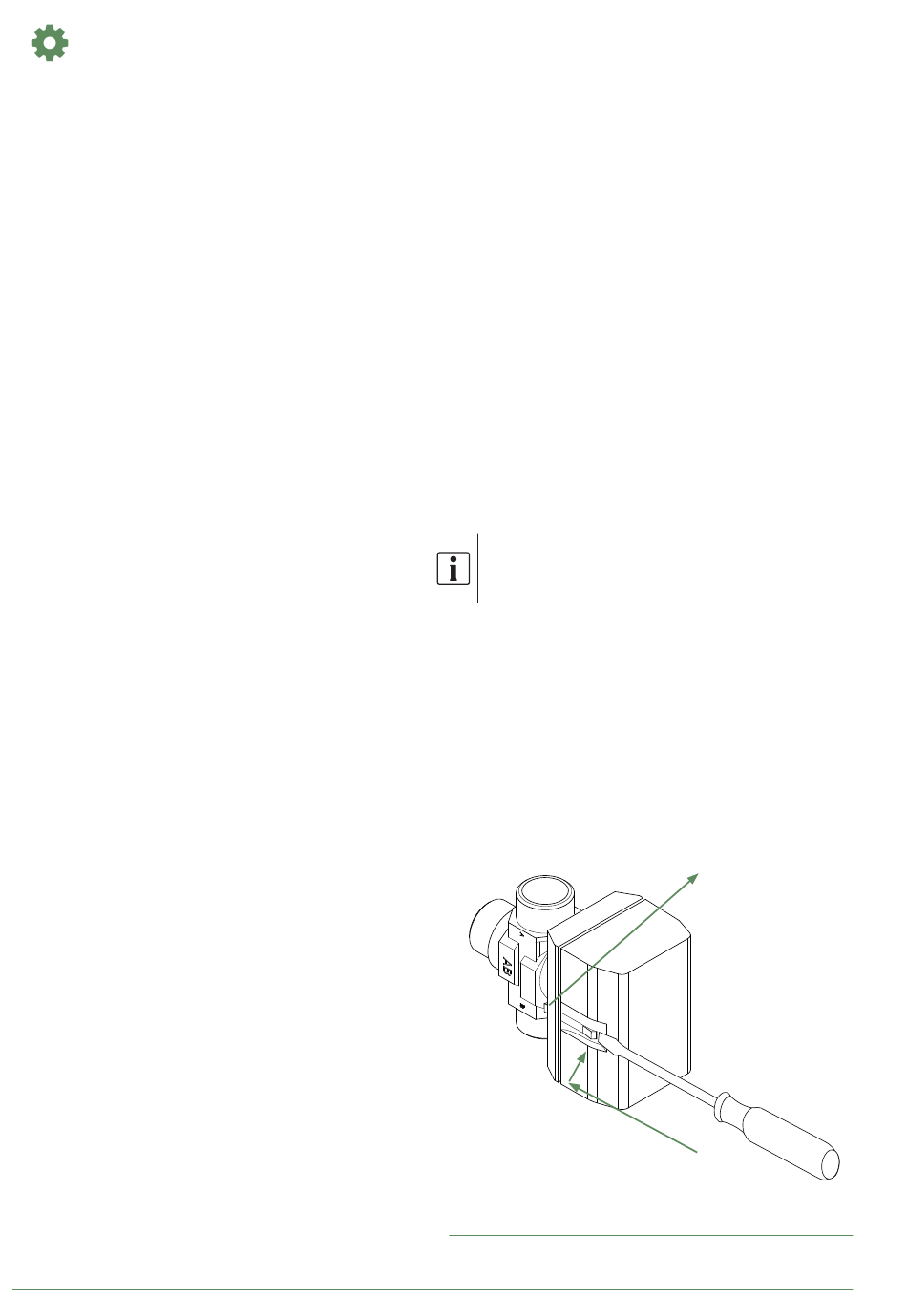

fi g. 49 - Vanne directionnelle (option kit sanitaire)
Loria 6000 R32 / INSTALLATION / 2256 - FR
Bouton déblocage
moteur de vanne
Manœuvre manuelle :
ouvre toutes les voies pour le
remplissage et/ou la vidange.
"93" sur 1
