Désignation - Atlantic Loria 6000 R32 Installation

Clé de maintien
Clé dynamométrique
Désignation
Écrou fl are 6.35 mm (1/4")
Écrou fl are 9.52 mm (3/8")
Écrou fl are 12.7 mm (1/2")
Écrou fl are 15.88 mm (5/8")
Bouchon (A) 3/8", 1/4"
Bouchon (A) 1/2"
Bouchon (A) 5/8"
Bouchon (B) 3/8", 5/8", 1/2", 1/4"
Bouchon (A) et (B) : voir fi g. 54, page

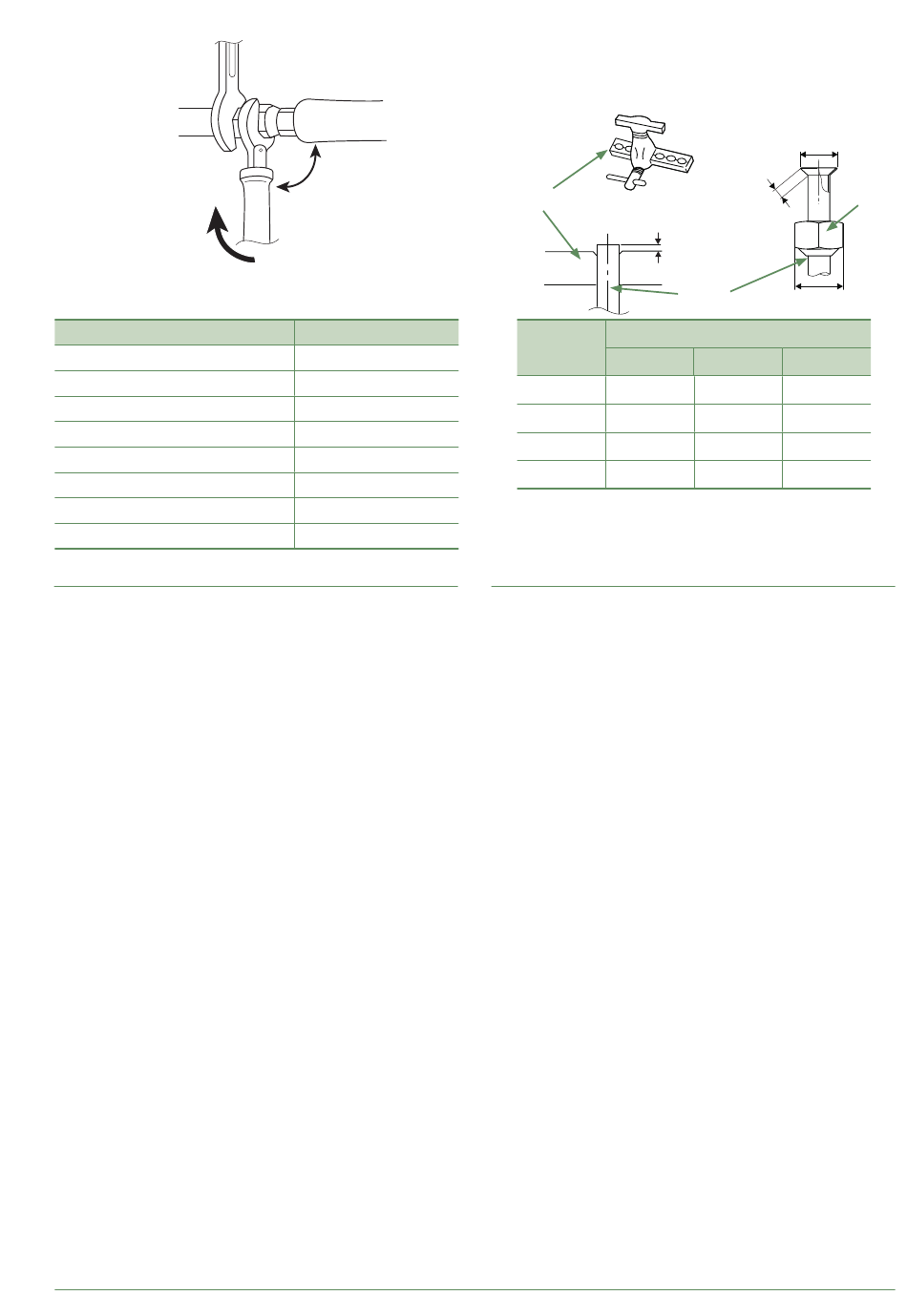

fi g. 24 - Couples de serrage
Loria 6000 R32 / INSTALLATION / 2256 - FR
90°
Couple de serrage
16 à 18 Nm
32 à 42 Nm
49 à 61 Nm
63 à 75 Nm
20 à 25 Nm
28 à 32 Nm
30 à 35 Nm
12.5 à 16 Nm
67.
Dudgeonnière
ø tuyau
L
6.35 (1/4") 1.8 à 2
9.52 (3/8") 2.5 à 2.7
12.7 (1/2") 2.6 à 2.9
15.88 (5/8") 2.9 à 3.1
fi g. 23 - Évasement pour liaisons fl are
B
Écrou
fl are
L
Tuyau
C
Côtes en mm
B 0/-0,4 C
9.1 17
13.2 22
16.6 26
19.7 29
- 27 -
