Module hydraulique

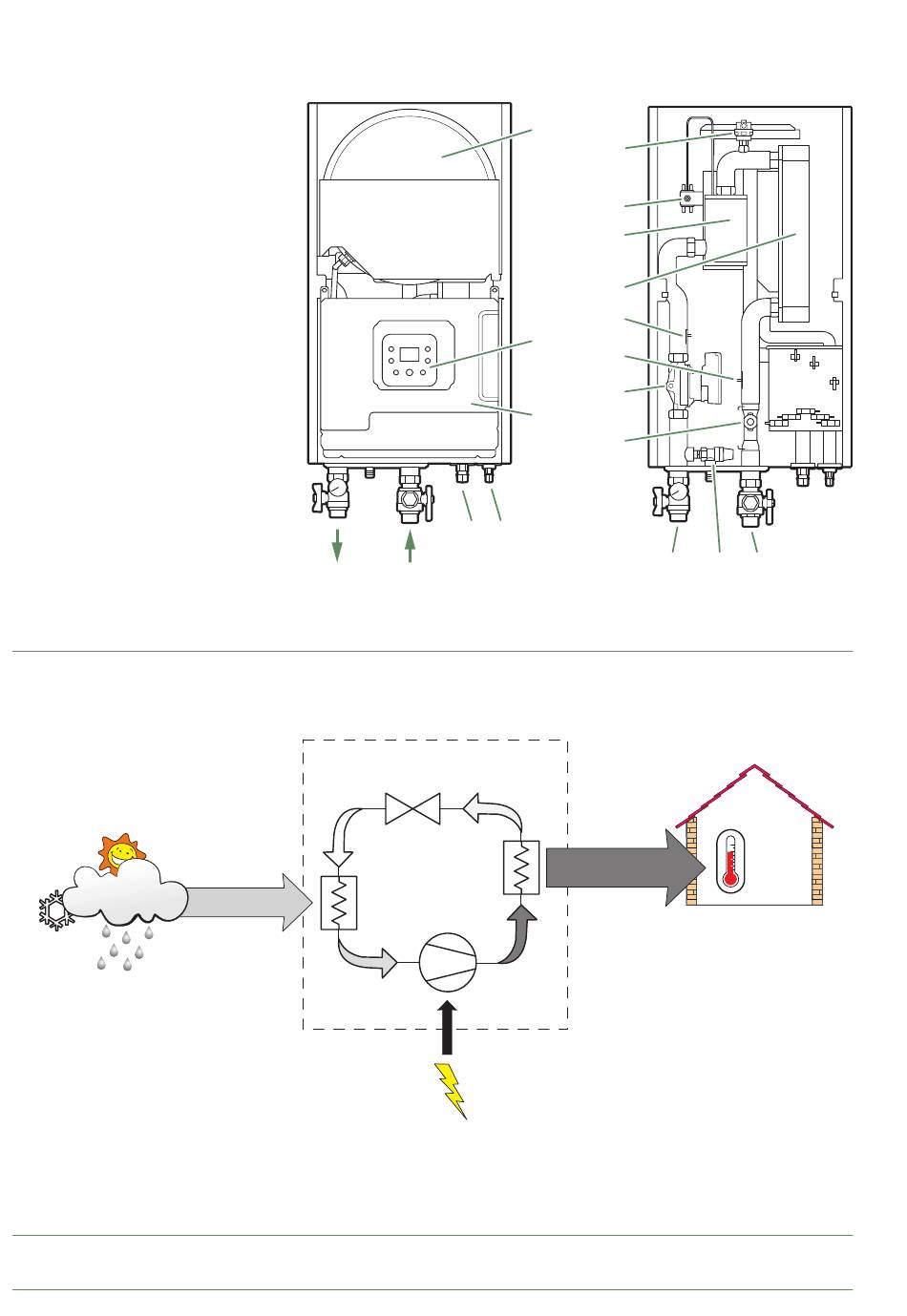

Légende :
1. Coff ret électrique.
2. Régulateur / Interface utilisateur
(descriptif, voir page
3. Circulateur.
4. Départ chauff age.
5. Retour chauff age.
6. Raccord frigorifi que "gaz".
7. Raccord frigorifi que "liquide".
8. Soupape de sûreté.
9. Purgeur automatique.
10. Vase d'expansion.
11. Condenseur (échangeur).
12. Appoint électrique.
13. Vanne fi ltre (livrée, non montée).
14. Vanne (livrée, non montée)
Manomètre / Robinet de vidange.
15. Débitmètre.
16. Sonde de départ PAC.
17. Sonde de retour PAC.
18. Touche de réarmement
(sécurité de surchauff e).
fi g. 8 - Organes
fi g. 7 - Principe de fonctionnement d'une pompe à chaleur
- 12 -
44).
4
Énergie de l'air
Énergie
électrique
consommée
10
2
1
6 7
5
Vues de face
PAC
Dt
Cn
Ev
Cp
COP 4
1 kW
9
18
12
11
16
17
3
15
14 8
4 kW
Chaleur produite
PAC - Pompe à chaleur
Ev - Évaporateur
Cp - Compresseur
Cn - Condenseur
Dt - Détendeur
Loria 6000 R32 / INSTALLATION / 2256 - FR
13
20 °C
