• La surface recevant l'unité extérieure doit :
- Être perméable (terre, lit de graviers...),
- Parfaitement plane,
- Supporter largement son poids,
- Permettre une fi xation solide,
- Ne transmettre aucune vibration à l'habitation.
Des plots anti-vibratiles
accessoires.
• Le support mural ne doit pas être utilisé dans des
conditions susceptibles de transmettre des vibrations,
la position au sol étant à privilégier.
▼ Pose de l'unité extérieure
L'unité extérieure doit être surélevée d'au moins 50 mm
par rapport au sol. Dans les régions enneigées, cette
hauteur doit être augmentée mais ne pas dépasser
1.5 m (fi g. 12).
- Fixer l'unité extérieure à l'aide de vis et rondelles
de serrage élastiques ou éventail pour éviter tout
desserrage.
Dans les régions à fortes chutes de neige,
si l'entrée et la sortie de l'unité extérieure
sont bloquées par la neige, il pourrait devenir
diffi cile de se chauff er et probablement causer
une panne.
Construire un auvent ou placer l'appareil sur un support
haut (confi guration locale).
- Monter l'appareil sur un support solide afi n de
minimiser les chocs et vibrations.
- Ne pas poser l'appareil directement au sol car cela
peut être cause de troubles.
▼ Raccordement de l'évacuation des
condensats
L'unité extérieure peut générer un volume
important d'eau (appelé condensats).
Si l'utilisation d'un tuyau d'évacuation est impérative
(par exemple, superposition des unités extérieures) :
- Installer le bac de récupération de condensats (option)
uniquement pour les modèles 4, 6 et 8. Utiliser le
coude fourni C et raccorder un fl exible diamètre 16
mm pour l'évacuation des condensats.
- Utiliser le ou les bouchon(s) fourni(s) B pour obstruer
l'orifi ce du bac de condensats.
Prévoir un écoulement gravitaire des condensats
(eaux usées, eaux pluviales, lit de gravier).
Si l'installation est réalisée dans une région
où la température peut être inférieure à 0°C
pendant une longue période, munir le tuyau
d'évacuation d'une résistance de traçage
pour éviter la prise en glace. La résistance de
traçage doit chauff er non seulement le tuyau
d'écoulement mais aussi le bas de la cuve de
collecte des condensats de l'appareil.
Loria 6000 R32 / INSTALLATION / 2256 - FR
sont disponibles en
H
* Dans les régions fréquemment enneigées,
(H) doit être supérieur à la couche moyenne de neige
H

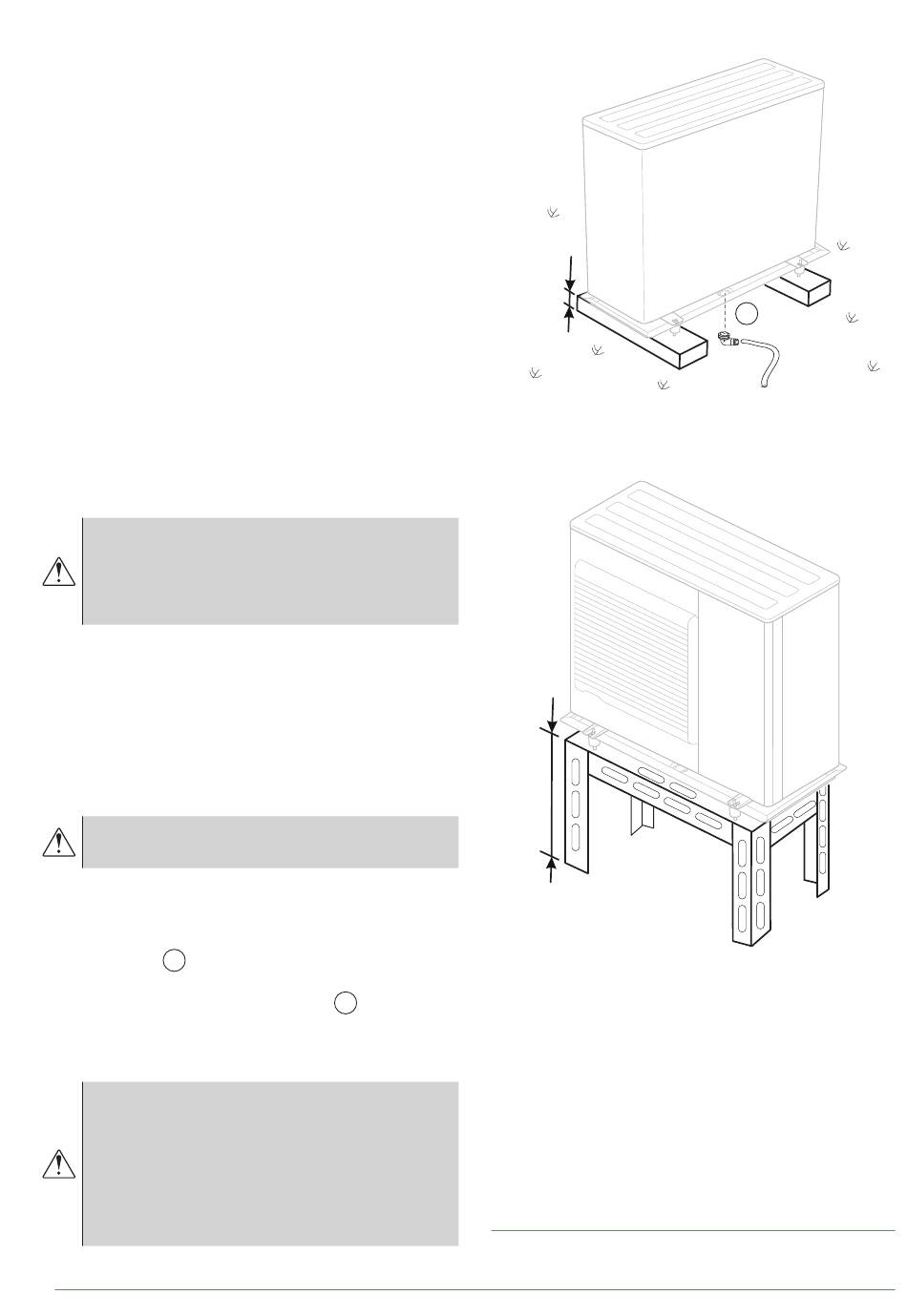

fi g. 12 - Pose de l'unité extérieure,
évacuation des condensats
C
C
